宁波市住宅工程配电技术规定(送审稿)20050826

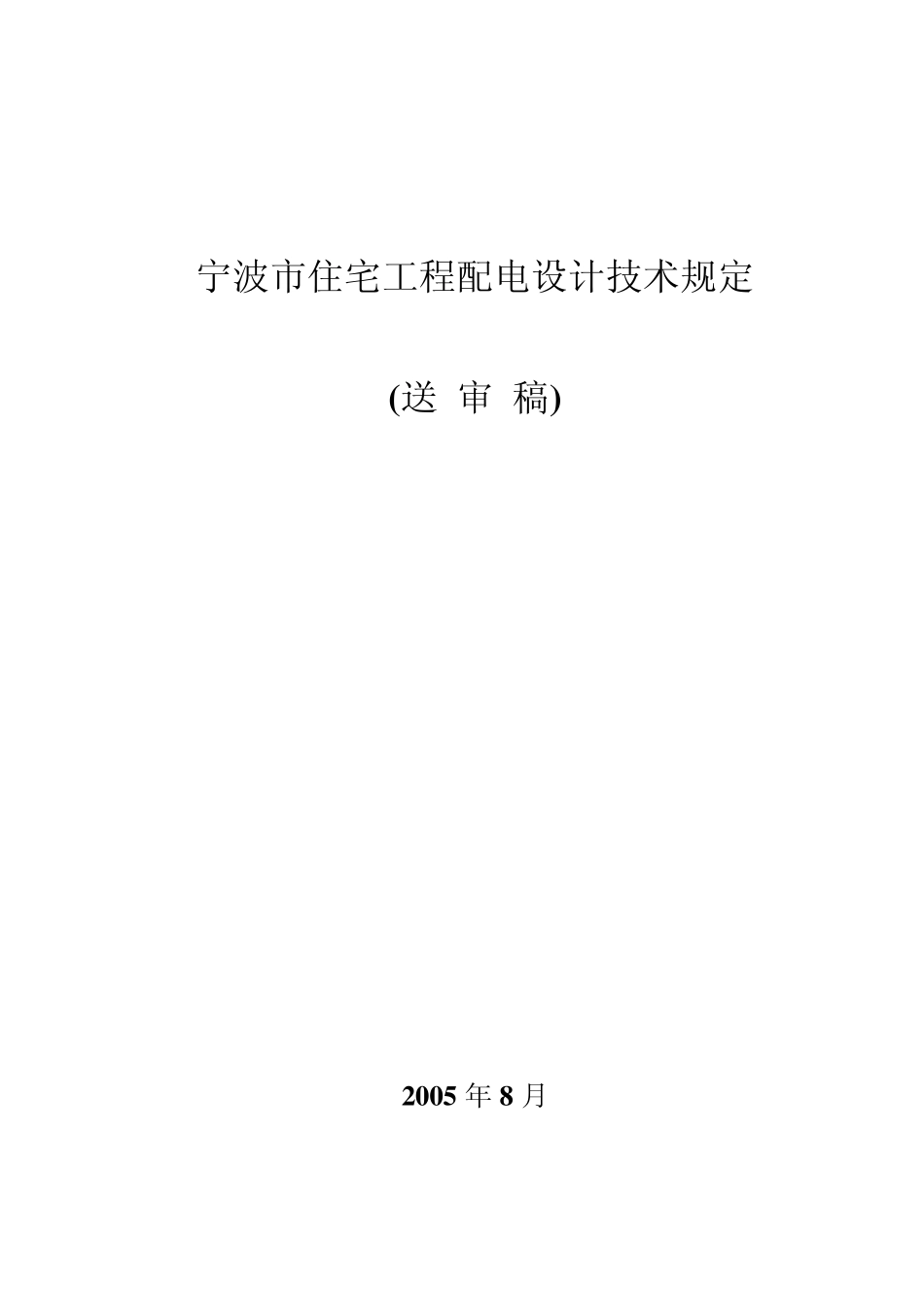

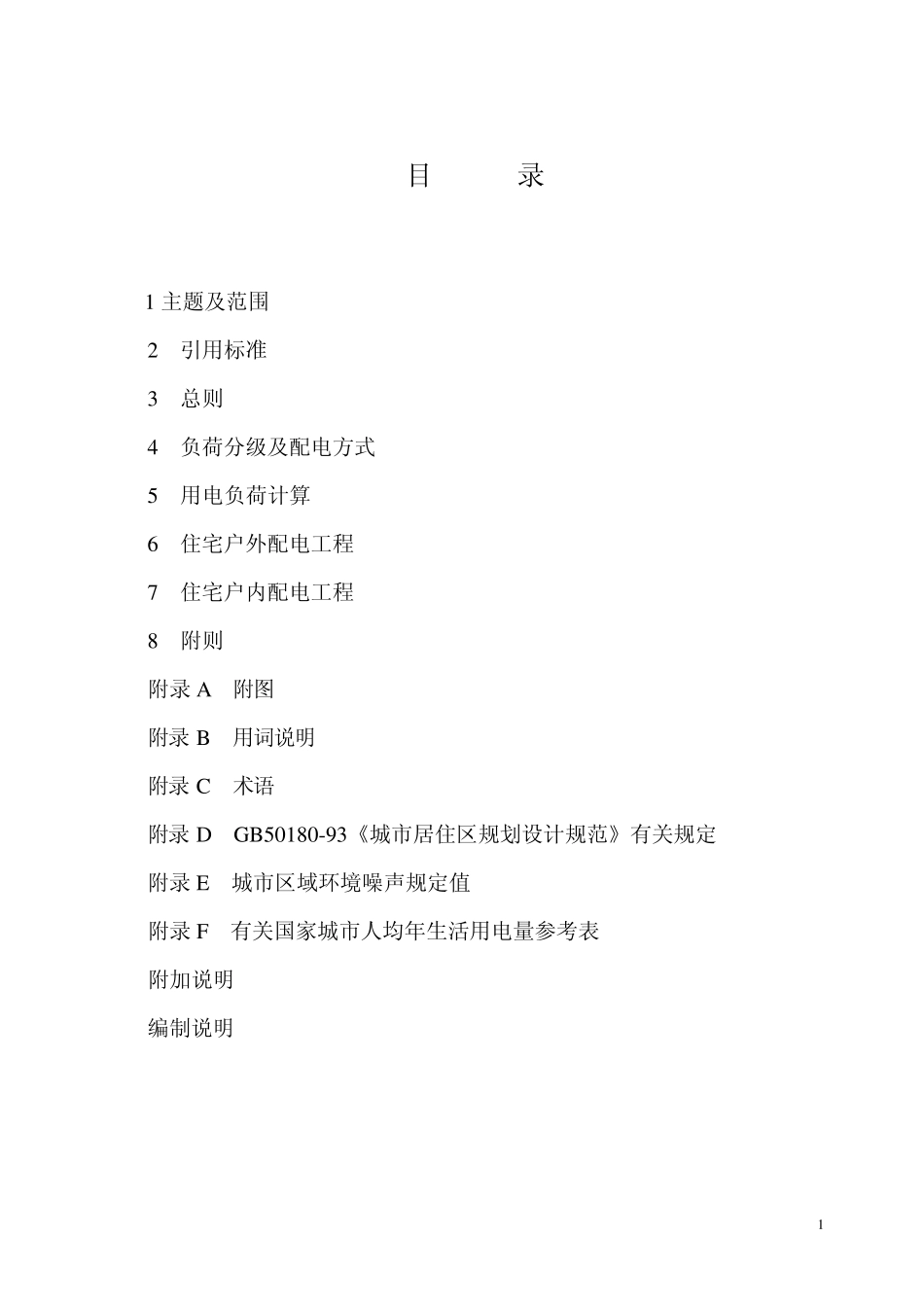

宁波市住宅工程配电设计技术规定 (送 审 稿) 2 0 0 5 年 8 月 1 目 录 1 主题及范围 2 引用标准 3 总则 4 负荷分级及配电方式 5 用电负荷计算 6 住宅户外配电工程 7 住宅户内配电工程 8 附则 附录A 附图 附录B 用词说明 附录C 术语 附录D G B50180-93《城市居住区规划设计规范》有关规定 附录E 城市区域环境噪声规定值 附录F 有关国家城市人均年生活用电量参考表 附加说明 编制说明 2 1 主题及范围 1.1 主题 本《规定》规定了住宅小区 10kV 系统接线原则，小区变电所的标准化接线方式，0.38kV/0.22kV 系统接线原则，电力线路进户方式，住户负荷配置原则，户内接线方式及相关电气设备技术主要参数要求。 1.2 范围 本规定适用于宁波市区（海曙、江东、江北、鄞州、镇海、北仑）多层、高层、别墅等住宅小区户内外配电设计。市郊乡（镇）建设的农居小区及各县（市）住宅小区可参照本规定或结合当地实际，拟订实施意见，同时报当地供电局和市勘察设计协会备案。 2 引用标准 下列标准包含的条文，通过在本规定中的引用而构成为本规定的条文。在规定出版时，所有标准均为有效。所有标准都会被修订，使用本规定的各方应探讨、使用下列标准最新版本的可能性。 GB50180-93 《城市居住区规划设计规范》 GB50052－95《供配电系统设计规范》 GB50053-94 《10kV 及以下变电所设计规范》 GB50054-95 《低压配电设计规范》 GB50096-1999（2003 年版） 《住宅设计规范》 DL/T599－1996《城市中低压配电网改造技术导则》 JGJ/T16－1992《民用建筑电气设计规范》 GB50045-95（2001 年版） 《高层民用建筑设计防火规范》 GB50034-2004 《建筑照明设计标准》 Q/NDJ 1035.1—2003《宁波城市中压配电网建设与改造技术原则(试行)》 3 总则 3.1 本规定中压电网指额定电压为 10kV 的电网。低压电网指额定电压为 380V/220V的电网。低压用户的电压合格标准；动力为 380V±7％，照明电压合格标准：220V＋7－10％，测量点为计量表计的进线端。 3.2 住宅工程户外配电工程由 10kV 环网站，10kV/0.4kV 的小区变电所及 10kV/0.4kV用户专用变电所，10kV 电缆线路，380V/220V 电缆线路，380V/220V 封闭母线，电力电缆沟，电缆分支箱，路灯线路（含电缆、灯柱、路灯、路灯配电箱），380V/220V 接 3 户绝缘线路，计量表计箱等组成。 3.3 住宅工程户内配电工程由用户终端配电箱，室...
