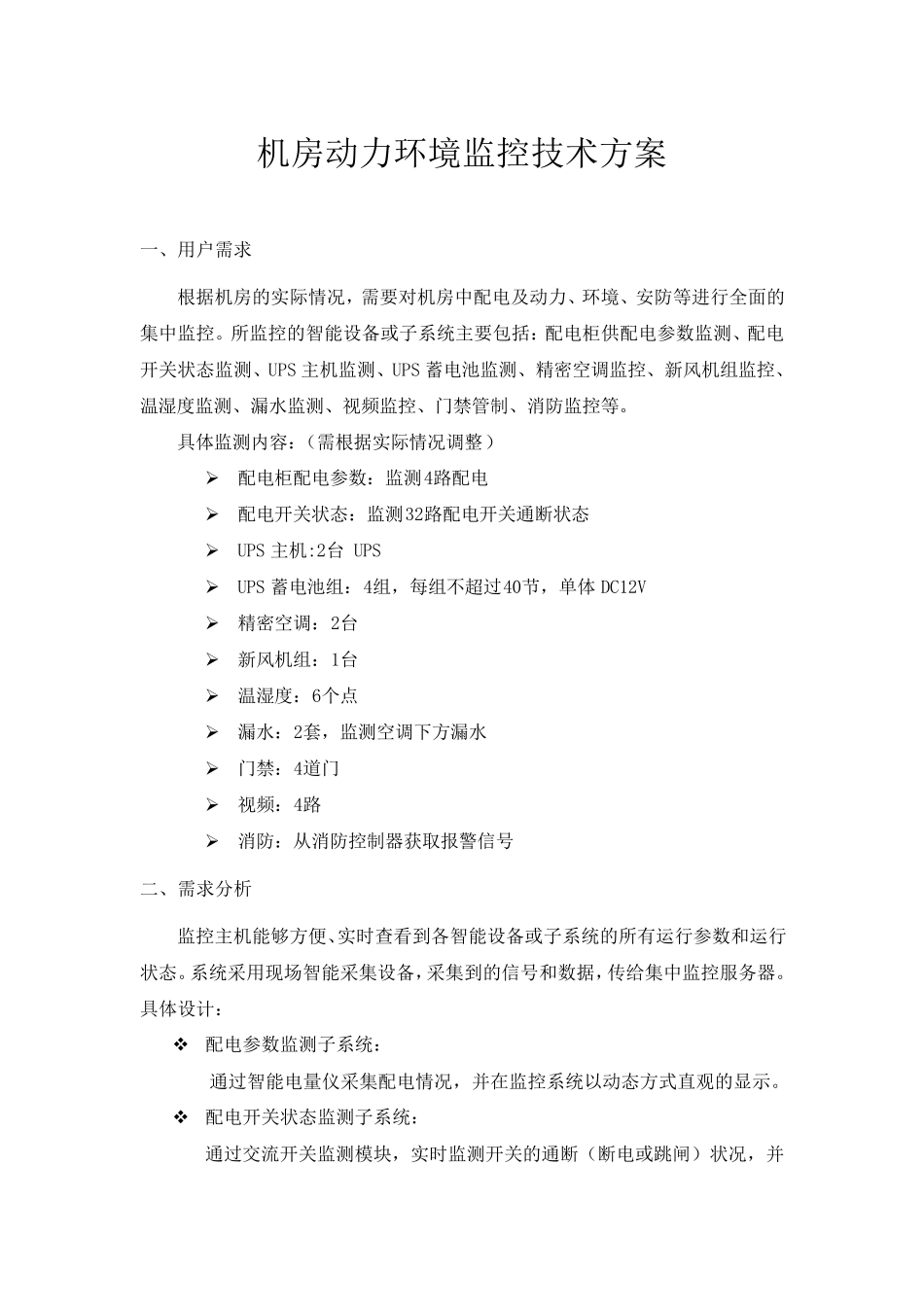

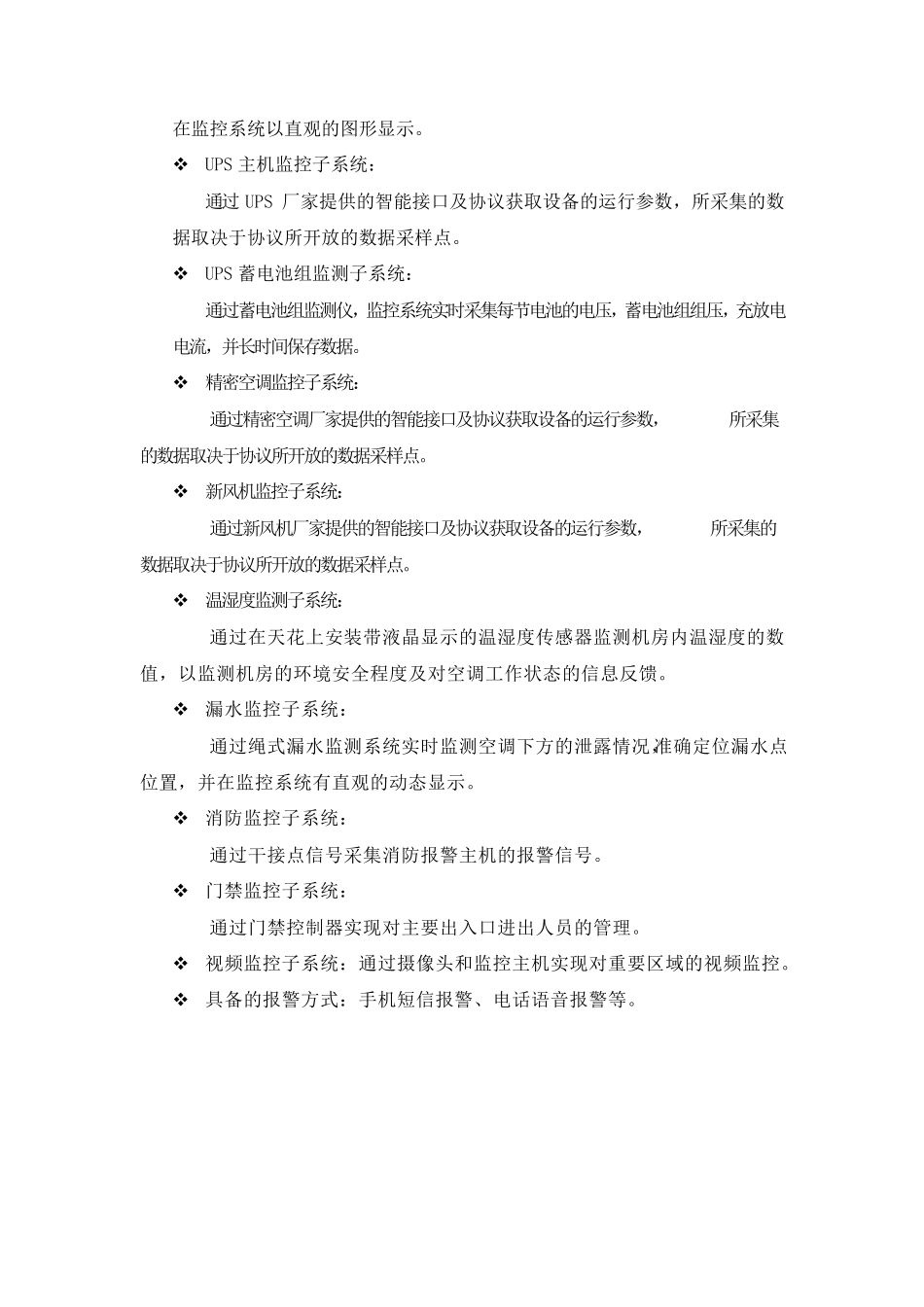

机房动力环境监控技术方案 一、用户需求 根据机房的实际情况,需要对机房中配电及动力、环境、安防等进行全面的集中监控。所监控的智能设备或子系统主要包括:配电柜供配电参数监测、配电开关状态监测、UPS 主机监测、UPS 蓄电池监测、精密空调监控、新风机组监控、温湿度监测、漏水监测、视频监控、门禁管制、消防监控等。 具体监测内容:(需根据实际情况调整) ➢ 配电柜配电参数:监测4路配电 ➢ 配电开关状态:监测32路配电开关通断状态 ➢ UPS 主机:2台 UPS ➢ UPS 蓄电池组:4组,每组不超过40节,单体 DC12V ➢ 精密空调:2台 ➢ 新风机组:1台 ➢ 温湿度:6个点 ➢ 漏水:2套,监测空调下方漏水 ➢ 门禁:4道门 ➢ 视频:4路 ➢ 消防:从消防控制器获取报警信号 二、需求分析 监控主机能够方便、实时查看到各智能设备或子系统的所有运行参数和运行状态。系统采用现场智能采集设备,采集到的信号和数据,传给集中监控服务器。具体设计: ❖ 配电参数监测子系统: 通过智能电量仪采集配电情况,并在监控系统以动态方式直观的显示。 ❖ 配电开关状态监测子系统: 通过交流开关监测模块,实时监测开关的通断(断电或跳闸)状况,并在 监 控 系 统 以 直 观 的 图 形 显 示 。 ❖ UPS 主 机 监 控 子 系 统 : 通 过 UPS 厂 家 提 供 的 智 能 接 口 及 协 议 获 取 设 备 的 运 行 参 数 , 所 采 集 的 数据 取 决 于 协 议 所 开 放 的 数 据 采 样 点 。 ❖ UPS 蓄 电 池 组 监 测 子 系 统 : 通 过 蓄 电 池 组 监 测 仪 , 监 控 系 统 实 时 采 集 每 节 电 池 的 电 压 , 蓄 电 池 组 组 压 , 充 放 电电 流 , 并 长 时 间 保 存 数 据 。 ❖ 精 密 空 调 监 控 子 系 统 : 通 过 精 密 空 调 厂 家 提 供 的 智 能 接 口 及 协 议 获 取 设 备 的 运 行 参 数 ,所 采 集的 数 据 取 决 于 协 议 所 开 放 的 数 据 采 样 点 。 ❖ 新 风 机 监 控 子 系 统 : 通 过 新 风 机 厂 家 提 供 的 智 能 接 口 及 协 议 获 取 设 备 的 运 行 参 数 ,所 采 集 的数 据 取 决 于 协 议 所 开 放 的 数 据 采 样 点 。 ❖ 温 湿 ...
