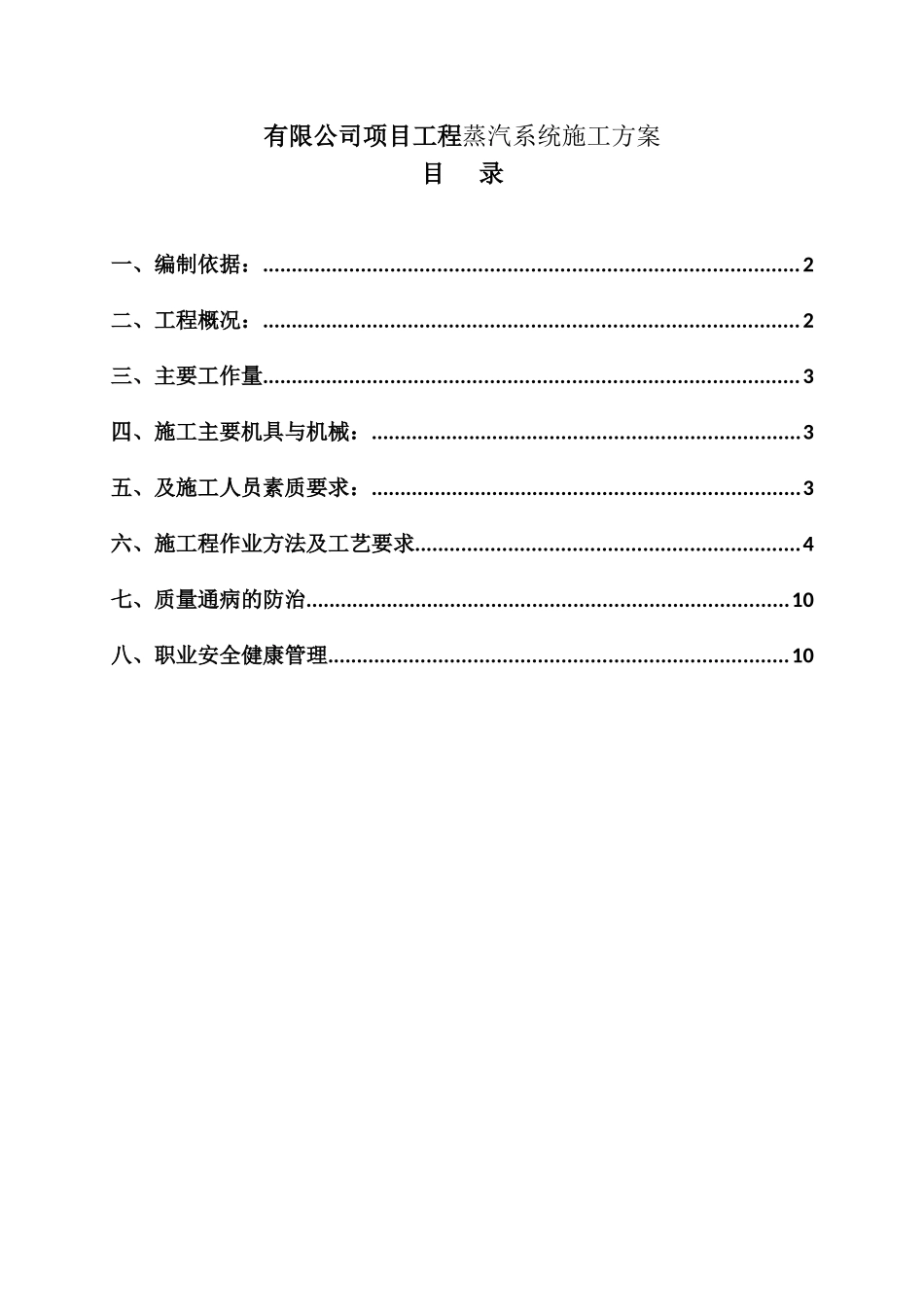

有限公司项目工程蒸汽系统施工方案目录一、编制依据：............................................................................................2二、工程概况：............................................................................................2三、主要工作量............................................................................................3四、施工主要机具与机械：..........................................................................3五、及施工人员素质要求：..........................................................................3六、施工程作业方法及工艺要求..................................................................4七、质量通病的防治...................................................................................10八、职业安全健康管理...............................................................................10一、编制依据：1.1、《城市供热管网工程施工及验收规范》（CJJ28-2014）1.2、《工业金属管道工程施工规范》（GB50235-2010）1.3、《工业金属管道工程施工质量验收规范》（GB50184-2011）1.4、《工业设备及管道绝热工程施工规范》（GB50126-2008）1.5、《工业设备及管道绝热工程施工质量验收规范》（GB50185-2010）1.6、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）1.7、由业主提供的施工图纸及相关要求。1.8、国家有关的法律、法规、规定和制度,本单位相关工程施工经验及综合实力。1.9、施工现场条件。二、工程概况：2.1、工程及系统简介本工程为*********************************************************工程户外市政蒸汽管道借入及特高压变压器厂房蒸汽系统工程。系统参数本户外管道包括：蒸汽管道、凝结水管道和95℃/70℃采暖热水管道。饱和蒸汽管道供汽压力0.8MPa，由市政管网接至至换热站，经由分汽缸，一路供暖通及工艺用汽；一路经换热器制备95℃/70℃采暖热水供暖通及原五矿厂房。室内换热站及车间蒸汽、凝结水管道：车间入口处蒸汽压力0.8MPa，经减压阀减至0.6MPa，凝结水回收至换热站水箱予以综合利用。热力计量设置在车间入口管段。换热站兼做热力站功能，热源为市政热网供应的0.8MPa饱和蒸汽，经分汽缸分配分别供应工艺用汽和采暖热媒制备热源。换热站内安装一套换热量为3000kW的管板组合式汽水换热机组提供95/70℃热水。三、主要工作量主蒸汽、凝结水管材：21.9吨主蒸汽附件：1.5吨支吊架：1.5吨疏放水管道：0.6吨3.1.1施工条件3.1.1、土建方面，进入厂房安装前，土建施工所有预留孔洞预埋件应施工完毕且准确牢固。3.1.2、配管到货：管道、管件、支吊架、阀门全部到货。四、施工主要机具与机械：主要施工机具一览表序号机械名称单位数量序号机械名称单位数量125吨汽车吊辆29交流焊机台102运输板车辆110手拉葫芦5t台53盘尺盘211手拉葫芦3t台44电焊保温筒TRB512角磨机台55红外线烤箱台113管道切割机台16盒尺把1014脚手架副37氩弧焊机台315水平尺把58砂轮切割机台116试压泵台1五、及施工人员素质要求：5.1、施工人员配置施工人员一览表序号工种数量要求1技术员2人2安全员1人持证上岗3质检员1人持证上岗4材料员2人5安装工6人6电焊工6人持证上岗7氩弧焊工1人持证上岗8起重工1人持证上岗9操作工4人持证上岗10电工1人持证上岗5.2、施工人员素质和要求5.2.1开工前应熟悉图纸，管道安装位置走向,明白设计目的.5.2.2能够熟练的使用日常的工具及量具.5.2.3班组长应有多年的现场实际高压管道安装经验并懂得安装的工艺及规范和标准.5.2.4起重工:要求起重工指挥人员具有一定的专业水平，能够根据吊物确定吊装最大能力，并掌握一定的捆扎技巧，其它人员应掌握起重的理论知识，能服从统一指挥．5.2.5起重司机：必须经考试合格才能持证上岗，有一定的操作经验和检修技术．5.2.6焊工：要求焊工对20#钢材具有一定的焊接技能并经考试合格的高压焊工。5.2.7所有施工人员必须接受三级安全教育并考试合格方可上岗操作施工。六、施工程作业方法及工艺要...
