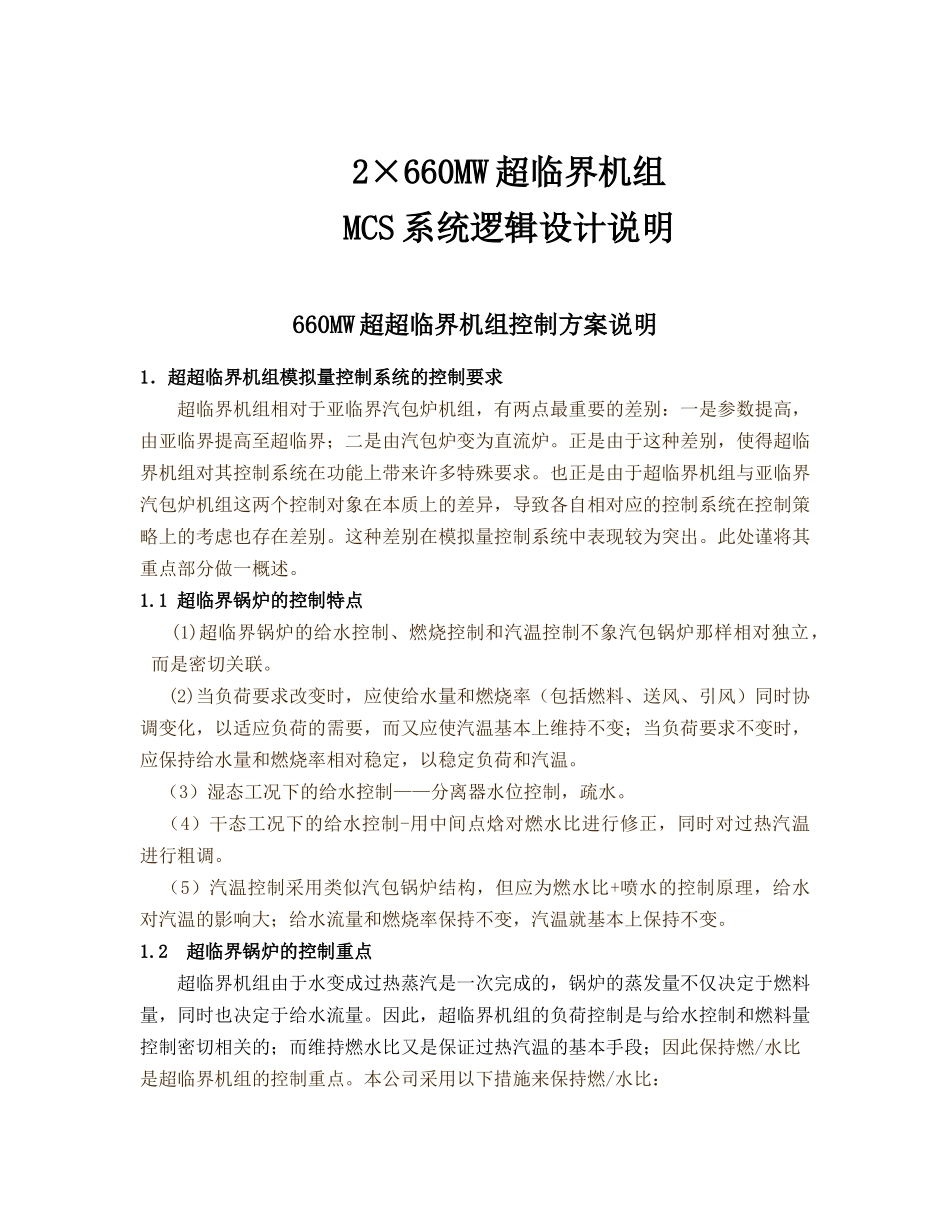

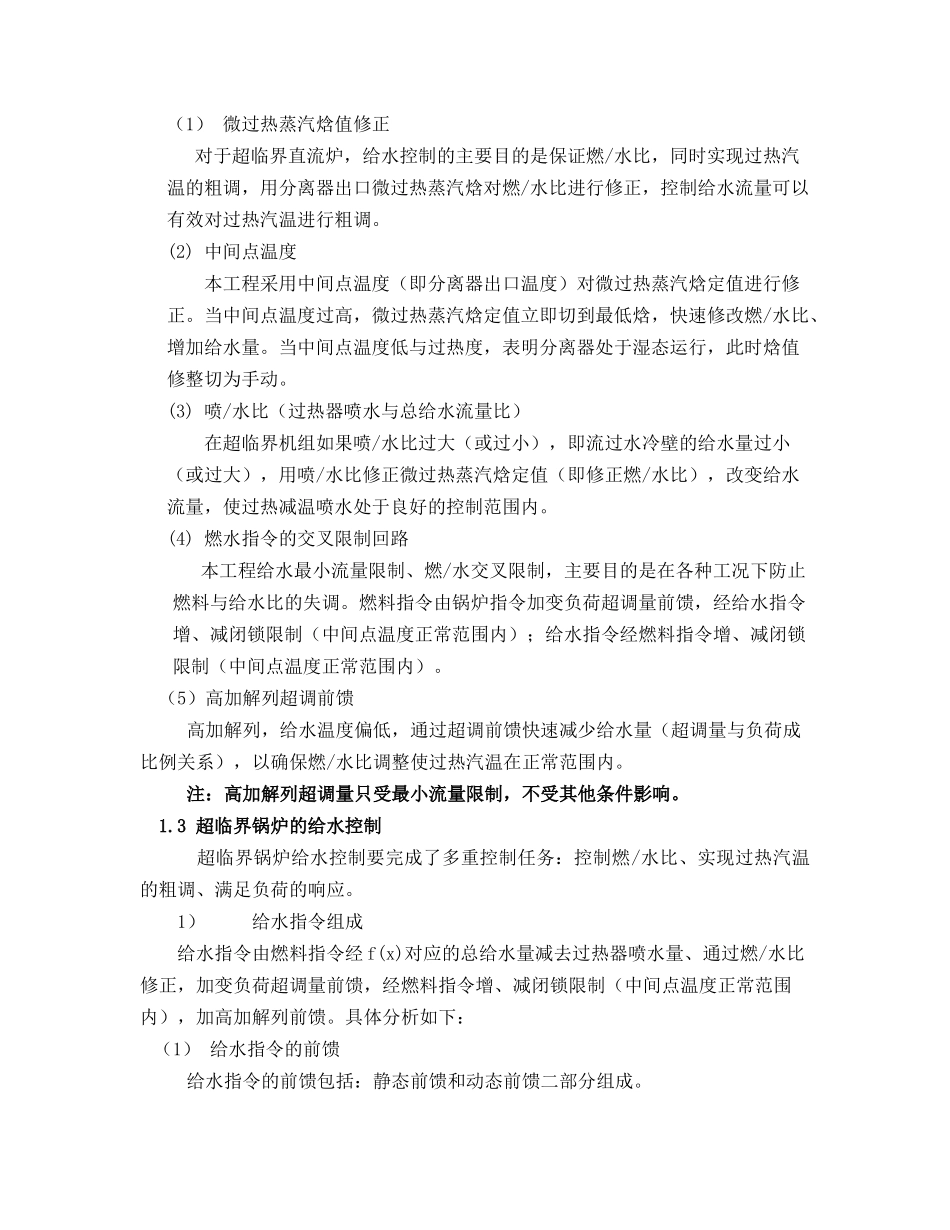

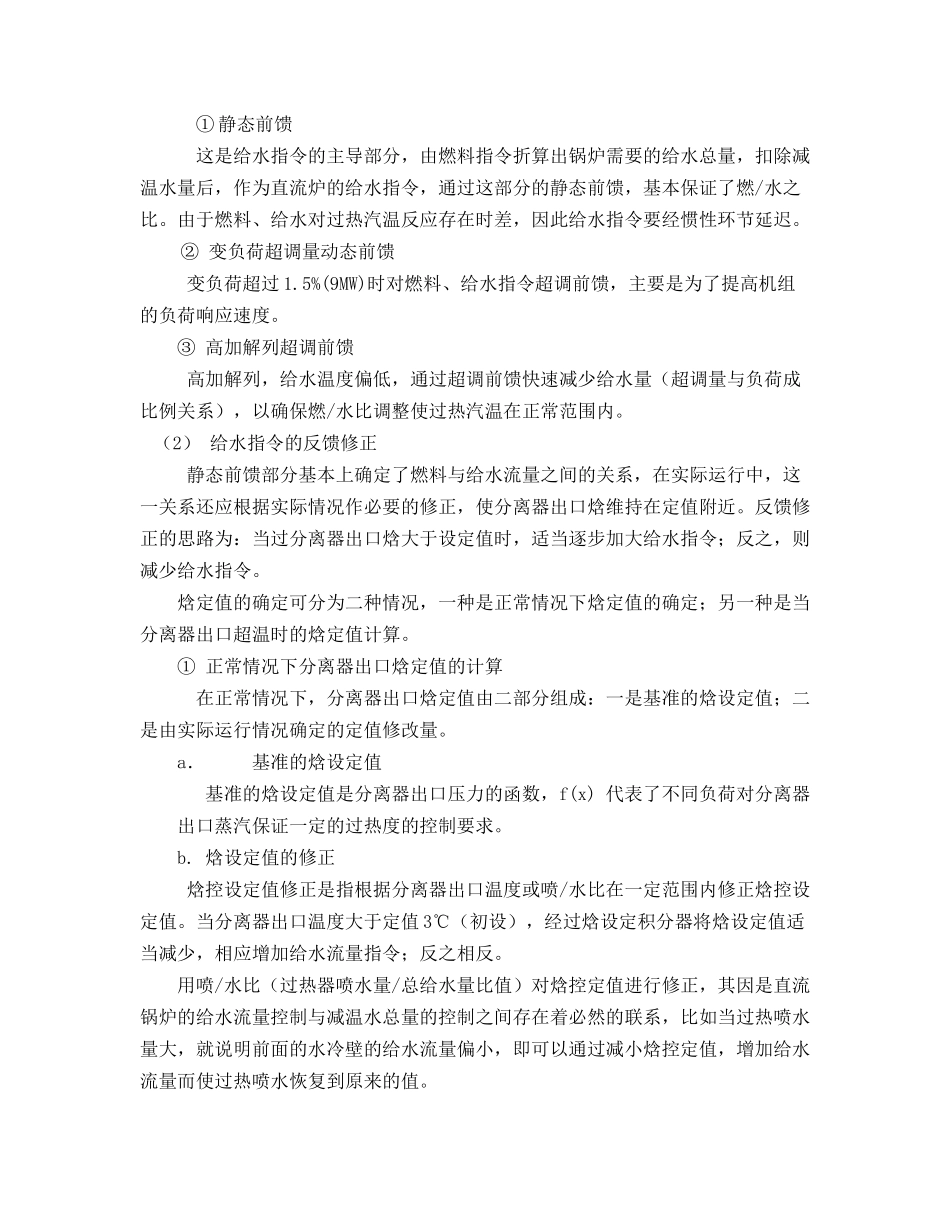

2×660MW超临界机组MCS系统逻辑设计说明660MW超超临界机组控制方案说明1．超超临界机组模拟量控制系统的控制要求超临界机组相对于亚临界汽包炉机组，有两点最重要的差别：一是参数提高，由亚临界提高至超临界；二是由汽包炉变为直流炉。正是由于这种差别，使得超临界机组对其控制系统在功能上带来许多特殊要求。也正是由于超临界机组与亚临界汽包炉机组这两个控制对象在本质上的差异，导致各自相对应的控制系统在控制策略上的考虑也存在差别。这种差别在模拟量控制系统中表现较为突出。此处谨将其重点部分做一概述。1.1超临界锅炉的控制特点(1)超临界锅炉的给水控制、燃烧控制和汽温控制不象汽包锅炉那样相对独立，而是密切关联。(2)当负荷要求改变时，应使给水量和燃烧率（包括燃料、送风、引风）同时协调变化，以适应负荷的需要，而又应使汽温基本上维持不变；当负荷要求不变时，应保持给水量和燃烧率相对稳定，以稳定负荷和汽温。（3）湿态工况下的给水控制——分离器水位控制，疏水。（4）干态工况下的给水控制-用中间点焓对燃水比进行修正，同时对过热汽温进行粗调。（5）汽温控制采用类似汽包锅炉结构，但应为燃水比+喷水的控制原理，给水对汽温的影响大；给水流量和燃烧率保持不变，汽温就基本上保持不变。1.2超临界锅炉的控制重点超临界机组由于水变成过热蒸汽是一次完成的，锅炉的蒸发量不仅决定于燃料量，同时也决定于给水流量。因此，超临界机组的负荷控制是与给水控制和燃料量控制密切相关的；而维持燃水比又是保证过热汽温的基本手段；因此保持燃/水比是超临界机组的控制重点。本公司采用以下措施来保持燃/水比：（1）微过热蒸汽焓值修正对于超临界直流炉，给水控制的主要目的是保证燃/水比，同时实现过热汽温的粗调，用分离器出口微过热蒸汽焓对燃/水比进行修正，控制给水流量可以有效对过热汽温进行粗调。(2)中间点温度本工程采用中间点温度（即分离器出口温度）对微过热蒸汽焓定值进行修正。当中间点温度过高，微过热蒸汽焓定值立即切到最低焓，快速修改燃/水比、增加给水量。当中间点温度低与过热度，表明分离器处于湿态运行，此时焓值修整切为手动。(3)喷/水比（过热器喷水与总给水流量比）在超临界机组如果喷/水比过大（或过小），即流过水冷壁的给水量过小（或过大），用喷/水比修正微过热蒸汽焓定值（即修正燃/水比），改变给水流量，使过热减温喷水处于良好的控制范围内。(4)燃水指令的交叉限制回路本工程给水最小流量限制、燃/水交叉限制，主要目的是在各种工况下防止燃料与给水比的失调。燃料指令由锅炉指令加变负荷超调量前馈，经给水指令增、减闭锁限制（中间点温度正常范围内）；给水指令经燃料指令增、减闭锁限制（中间点温度正常范围内）。（5）高加解列超调前馈高加解列，给水温度偏低，通过超调前馈快速减少给水量（超调量与负荷成比例关系），以确保燃/水比调整使过热汽温在正常范围内。注：高加解列超调量只受最小流量限制，不受其他条件影响。1.3超临界锅炉的给水控制超临界锅炉给水控制要完成了多重控制任务：控制燃/水比、实现过热汽温的粗调、满足负荷的响应。1）给水指令组成给水指令由燃料指令经f(x)对应的总给水量减去过热器喷水量、通过燃/水比修正，加变负荷超调量前馈，经燃料指令增、减闭锁限制（中间点温度正常范围内），加高加解列前馈。具体分析如下：（1）给水指令的前馈给水指令的前馈包括：静态前馈和动态前馈二部分组成。①静态前馈这是给水指令的主导部分，由燃料指令折算出锅炉需要的给水总量，扣除减温水量后，作为直流炉的给水指令，通过这部分的静态前馈，基本保证了燃/水之比。由于燃料、给水对过热汽温反应存在时差，因此给水指令要经惯性环节延迟。②变负荷超调量动态前馈变负荷超过1.5%(9MW)时对燃料、给水指令超调前馈，主要是为了提高机组的负荷响应速度。③高加解列超调前馈高加解列，给水温度偏低，通过超调前馈快速减少给水量（超调量与负荷成比例关系），以确保燃/水比调整使过热汽温在正常范围内。（2）给水指令的反馈修正静态前馈部分基本上确定了燃料与给水流量之间的关系，在实际运行中，这一关系还应根据...
