10KV欧式箱变使用说明书VIP免费

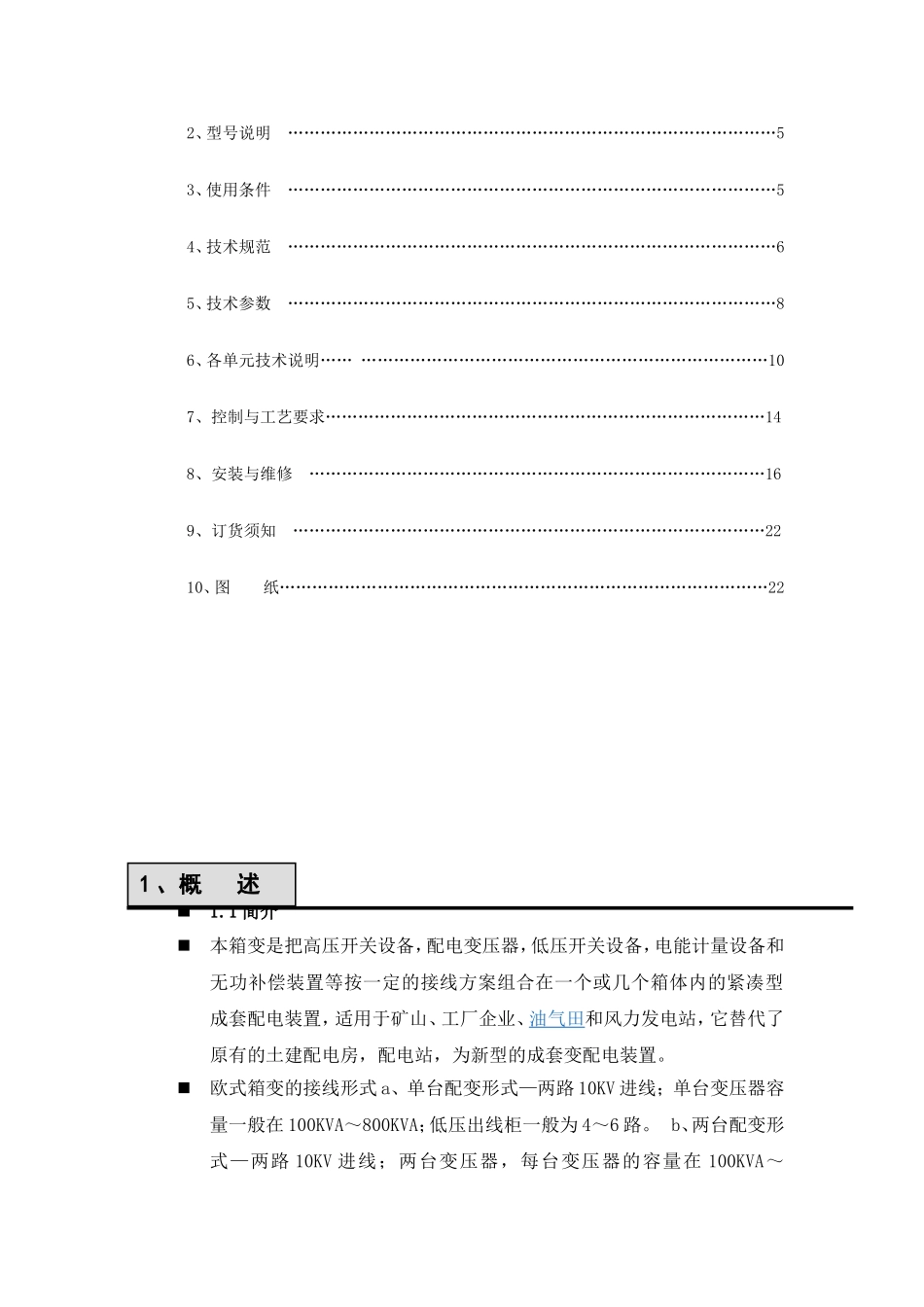

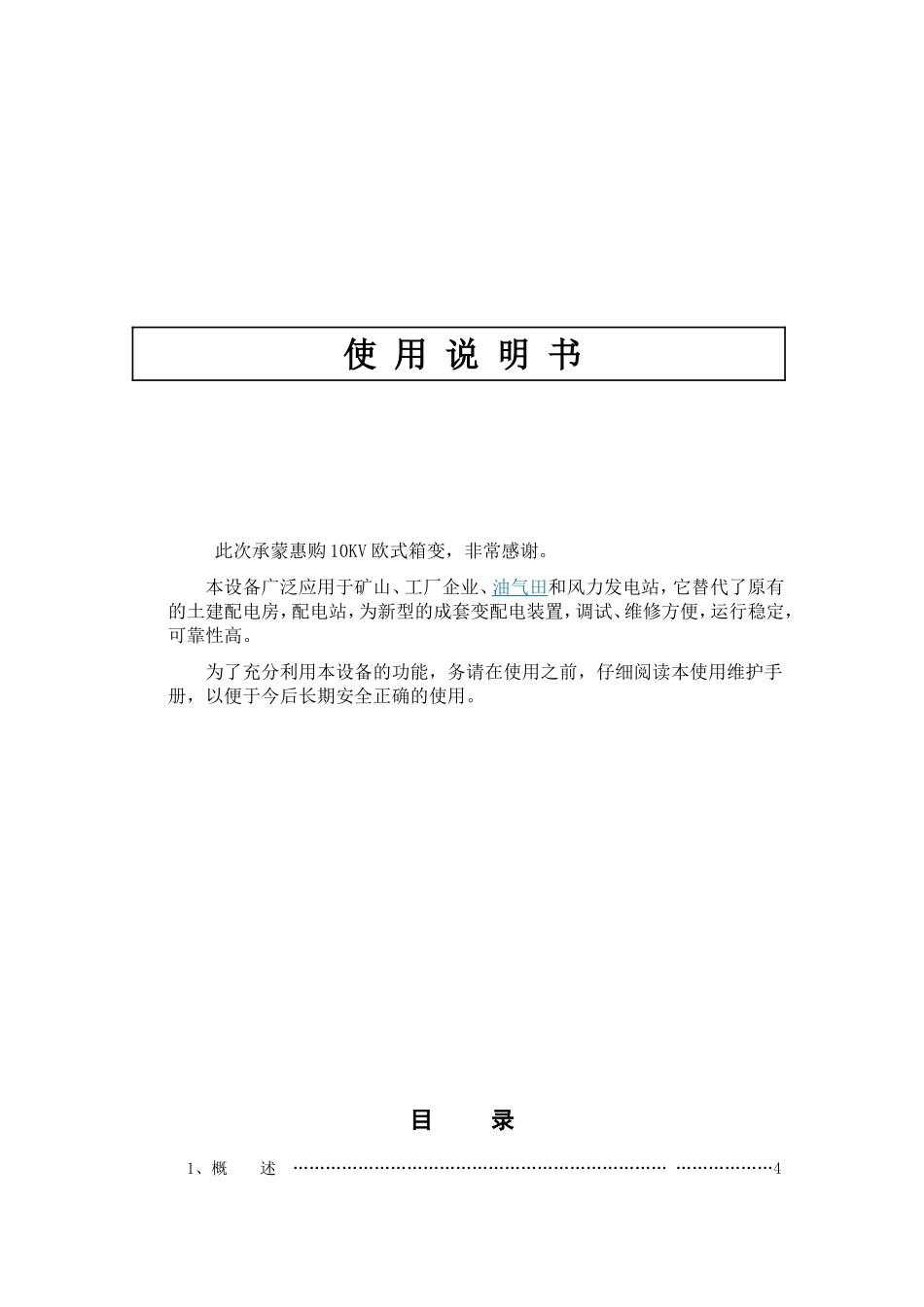

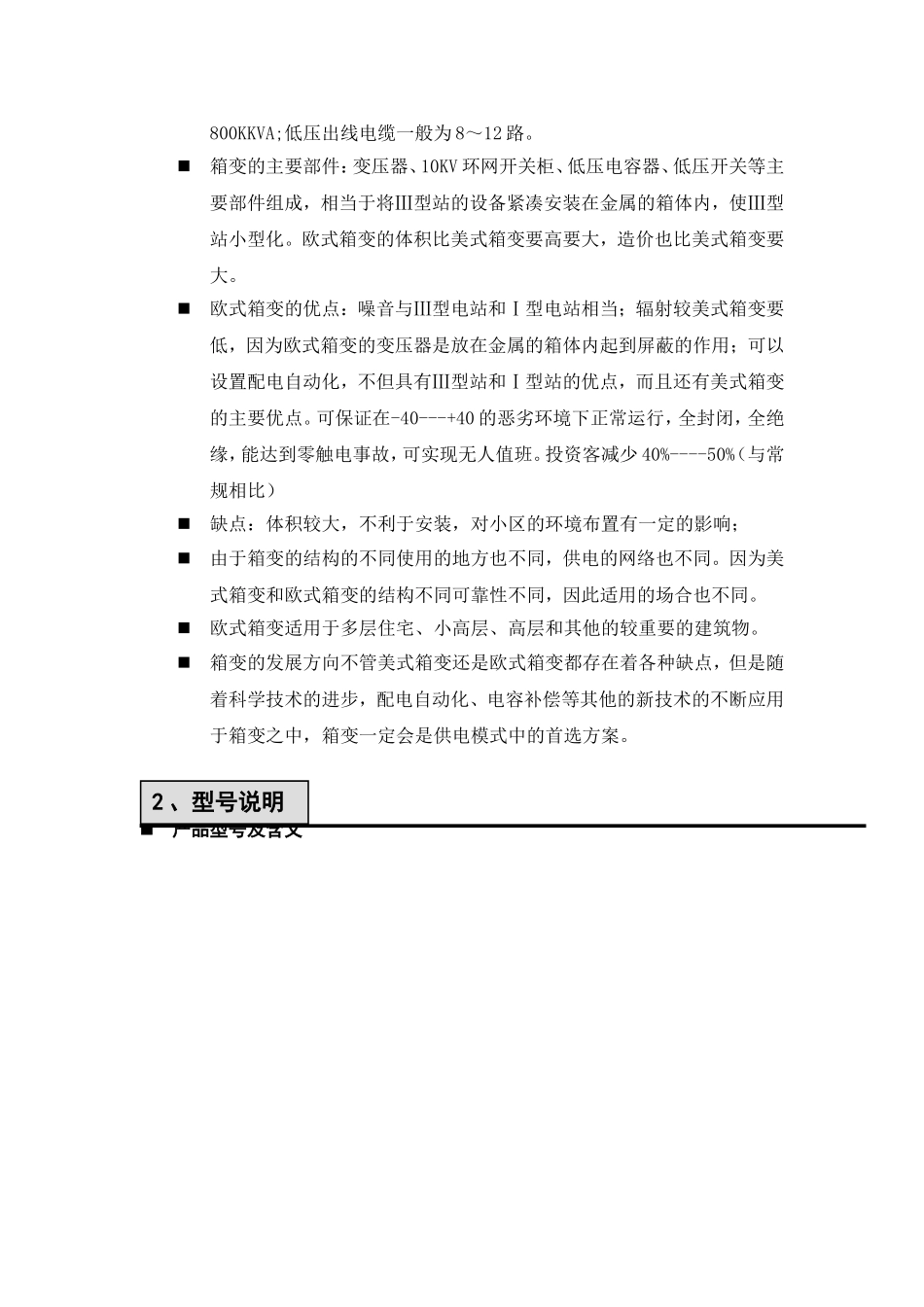

使用说明书此次承蒙惠购10KV欧式箱变，非常感谢。本设备广泛应用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置，调试、维修方便，运行稳定，可靠性高。为了充分利用本设备的功能，务请在使用之前，仔细阅读本使用维护手册，以便于今后长期安全正确的使用。目录1、概述……………………………………………………………………………42、型号说明………………………………………………………………………………53、使用条件………………………………………………………………………………54、技术规范………………………………………………………………………………65、技术参数………………………………………………………………………………86、各单元技术说明………………………………………………………………………107、控制与工艺要求………………………………………………………………………148、安装与维修…………………………………………………………………………169、订货须知……………………………………………………………………………2210、图纸………………………………………………………………………………221.1简介本箱变是把高压开关设备，配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置。欧式箱变的接线形式a、单台配变形式—两路10KV进线；单台变压器容量一般在100KVA～800KVA；低压出线柜一般为4～6路。b、两台配变形式—两路10KV进线；两台变压器，每台变压器的容量在100KVA～1、概述800KKVA;低压出线电缆一般为8～12路。箱变的主要部件：变压器、10KV环网开关柜、低压电容器、低压开关等主要部件组成，相当于将Ⅲ型站的设备紧凑安装在金属的箱体内，使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要大，造价也比美式箱变要大。欧式箱变的优点：噪音与Ⅲ型电站和Ⅰ型电站相当；辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用；可以设置配电自动化，不但具有Ⅲ型站和Ⅰ型站的优点，而且还有美式箱变的主要优点。可保证在-40---+40的恶劣环境下正常运行，全封闭，全绝缘，能达到零触电事故，可实现无人值班。投资客减少40%----50%（与常规相比）缺点：体积较大，不利于安装，对小区的环境布置有一定的影响；由于箱变的结构的不同使用的地方也不同，供电的网络也不同。因为美式箱变和欧式箱变的结构不同可靠性不同，因此适用的场合也不同。欧式箱变适用于多层住宅、小高层、高层和其他的较重要的建筑物。箱变的发展方向不管美式箱变还是欧式箱变都存在着各种缺点，但是随着科学技术的进步，配电自动化、电容补偿等其他的新技术的不断应用于箱变之中，箱变一定会是供电模式中的首选方案。产品型号及含义2、型号说明YB□□-□/□-□额定容量（kVA)低压侧额定电压（kV)高压侧额定电压（kV)设计序号结构型式变电站预装式使用条件预装式变电站可以在以下使用条件、在额定容量下持续运行。使用位置：户外海拔高度：≤2000m环境温度：最高气温：40℃最热月平均温度：30℃最高年平均温度：20℃最低气温：-40℃相对湿度在25℃时，空气相对湿度不超过95％，月平均不超过90％。安装环境安装环境应无明显污秽、无爆炸、腐蚀性气体和粉尘，安装场所应无强烈震动3、使用条件冲击；地震引发的地面加速度ag,水平方向低于3m/s2,垂直方向低于1.5m/s2。电源电压的波形近似于正弦波。三相电源电压应大致对称。除上述正常使用条件外的其它使用条件按GB1094.1、GB/T11022、GB/T14048.1和GB7251.1标准规定。引用标准下列标准所包含的条文，通过本技术条件的引用而构成本技术的条文。本技术条件实施中，所示版本均为有效。所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。GB/T17467—1998《高压/低压预装式变电站》GB/T16927...
