SCR脱硝(反应区)工艺操作规程VIP免费

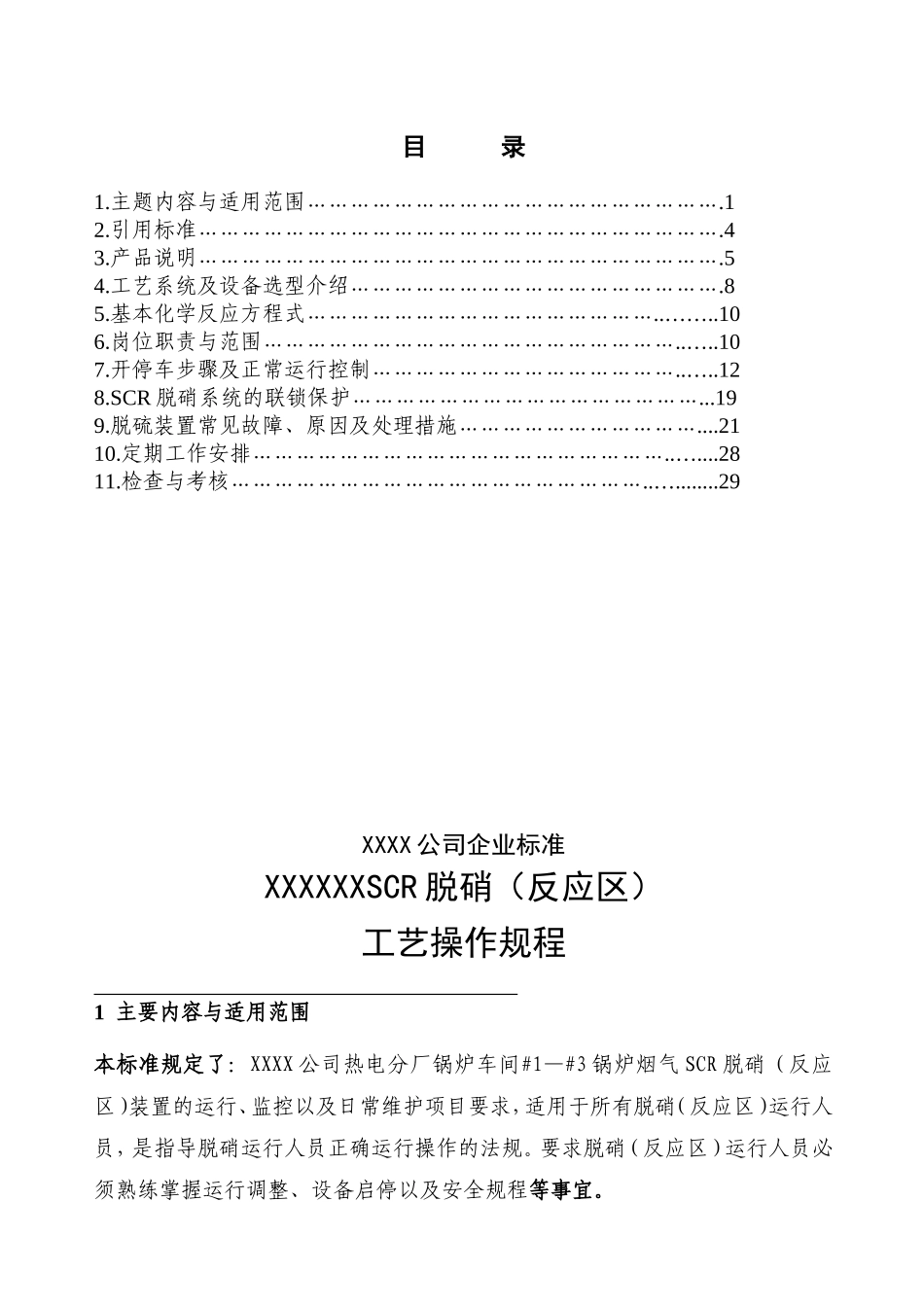

SCR脱硝(反应区)工艺操作规程_第1页
1/21

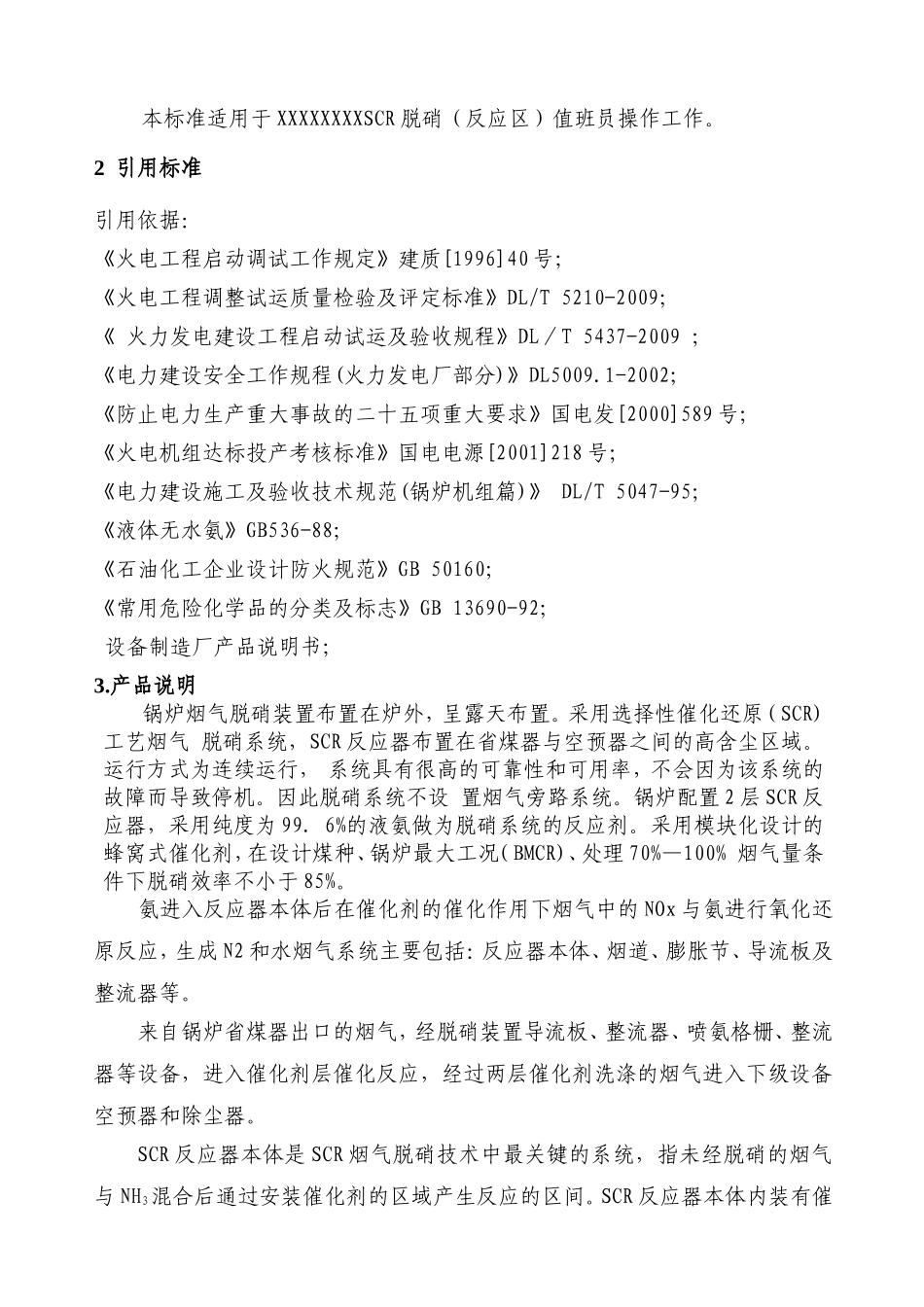

SCR脱硝(反应区)工艺操作规程_第2页
2/21

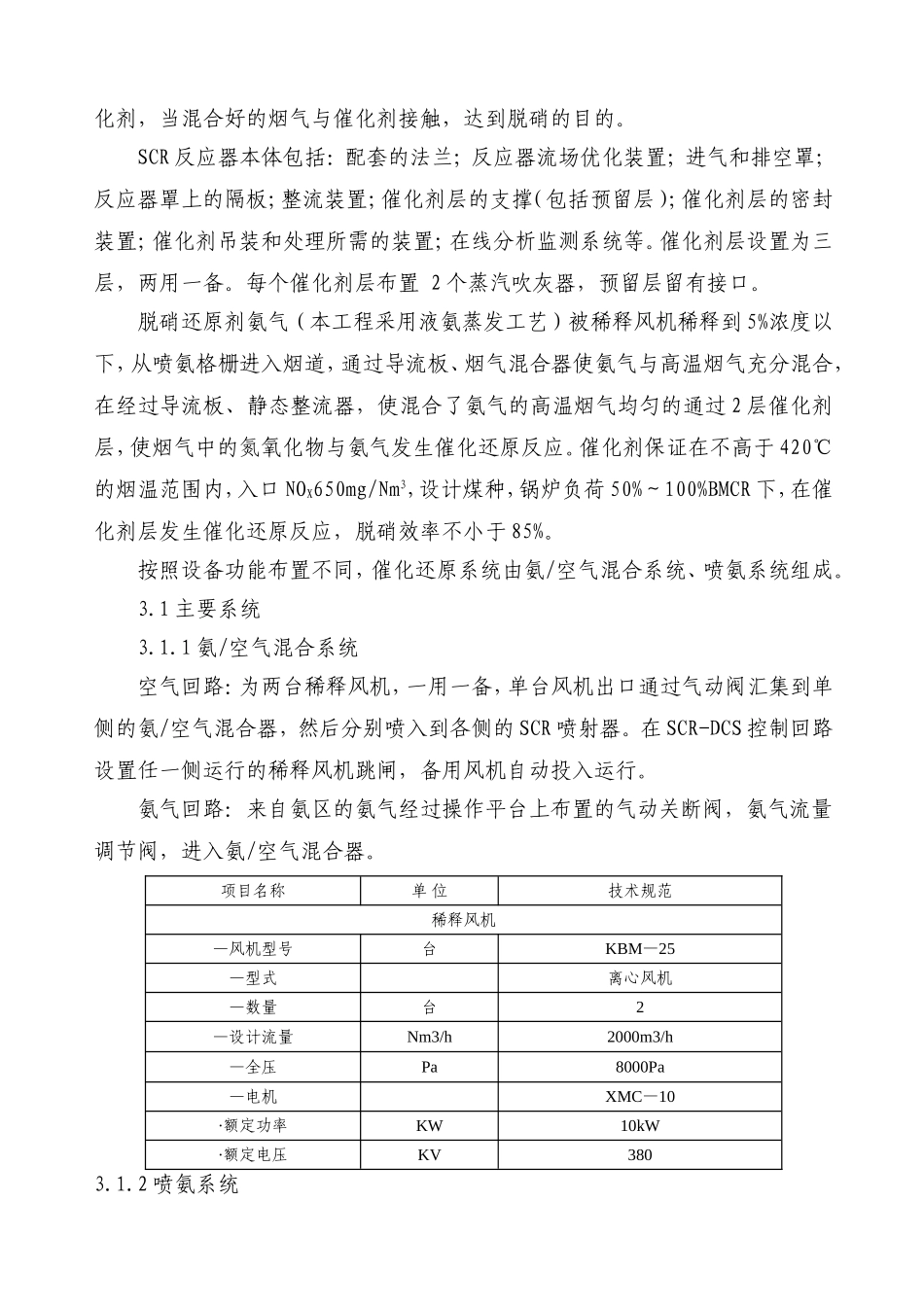

SCR脱硝(反应区)工艺操作规程_第3页
3/21
目录1.主题内容与适用范围………………………………………………….12.引用标准……………………………………………………………….43.产品说明……………………………………………………………….54.工艺系统及设备选型介绍…………………………………………….85.基本化学反应方程式…………………………………………..……..106.岗位职责与范围…………………………………………………..…..107.开停车步骤及正常运行控制……………………………………..…..128.SCR脱硝系统的联锁保护…………………………………………...199.脱硫装置常见故障、原因及处理措施……………………………....2110.定期工作安排…………………………………………………..…....2811.检查与考核…………………………………………………..…........29XXXX公司企业标准XXXXXXSCR脱硝(反应区)工艺操作规程1主要内容与适用范围本标准规定了:XXXX公司热电分厂锅炉车间#1—#3锅炉烟气SCR脱硝(反应区)装置的运行、监控以及日常维护项目要求,适用于所有脱硝(反应区)运行人员,是指导脱硝运行人员正确运行操作的法规。要求脱硝(反应区)运行人员必须熟练掌握运行调整、设备启停以及安全规程等事宜。本标准适用于XXXXXXXXSCR脱硝(反应区)值班员操作工作。2引用标准引用依据:《火电工程启动调试工作规定》建质[1996]40号;《火电工程调整试运质量检验及评定标准》DL/T5210-2009;《火力发电建设工程启动试运及验收规程》DL/T5437-2009;《电力建设安全工作规程(火力发电厂部分)》DL5009.1-2002;《防止电力生产重大事故的二十五项重大要求》国电发[2000]589号;《火电机组达标投产考核标准》国电电源[2001]218号;《电力建设施工及验收技术规范(锅炉机组篇)》DL/T5047-95;《液体无水氨》GB536-88;《石油化工企业设计防火规范》GB50160;《常用危险化学品的分类及标志》GB13690-92;设备制造厂产品说明书;3.产品说明锅炉烟气脱硝装置布置在炉外,呈露天布置。采用选择性催化还原(SCR)工艺烟气脱硝系统,SCR反应器布置在省煤器与空预器之间的高含尘区域。运行方式为连续运行,系统具有很高的可靠性和可用率,不会因为该系统的故障而导致停机。因此脱硝系统不设置烟气旁路系统。锅炉配置2层SCR反应器,采用纯度为99.6%的液氨做为脱硝系统的反应剂。采用模块化设计的蜂窝式催化剂,在设计煤种、锅炉最大工况(BMCR)、处理70%—100%烟气量条件下脱硝效率不小于85%。氨进入反应器本体后在催化剂的催化作用下烟气中的NOx与氨进行氧化还原反应,生成N2和水烟气系统主要包括:反应器本体、烟道、膨胀节、导流板及整流器等。来自锅炉省煤器出口的烟气,经脱硝装置导流板、整流器、喷氨格栅、整流器等设备,进入催化剂层催化反应,经过两层催化剂洗涤的烟气进入下级设备空预器和除尘器。SCR反应器本体是SCR烟气脱硝技术中最关键的系统,指未经脱硝的烟气与NH3混合后通过安装催化剂的区域产生反应的区间。SCR反应器本体内装有催化剂,当混合好的烟气与催化剂接触,达到脱硝的目的。SCR反应器本体包括:配套的法兰;反应器流场优化装置;进气和排空罩;反应器罩上的隔板;整流装置;催化剂层的支撑(包括预留层);催化剂层的密封装置;催化剂吊装和处理所需的装置;在线分析监测系统等。催化剂层设置为三层,两用一备。每个催化剂层布置2个蒸汽吹灰器,预留层留有接口。脱硝还原剂氨气(本工程采用液氨蒸发工艺)被稀释风机稀释到5%浓度以下,从喷氨格栅进入烟道,通过导流板、烟气混合器使氨气与高温烟气充分混合,在经过导流板、静态整流器,使混合了氨气的高温烟气均匀的通过2层催化剂层,使烟气中的氮氧化物与氨气发生催化还原反应。催化剂保证在不高于420℃的烟温范围内,入口NOX650mg/Nm3,设计煤种,锅炉负荷50%~100%BMCR下,在催化剂层发生催化还原反应,脱硝效率不小于85%。按照设备功能布置不同,催化还原系统由氨/空气混合系统、喷氨系统组成。3.1主要系统3.1.1氨/空气混合系统空气回路:为两台稀释风机,一用一备,单台风机出口通过气动阀汇集到单侧的氨/空气混合器,然后分别喷入到各侧的SC...
