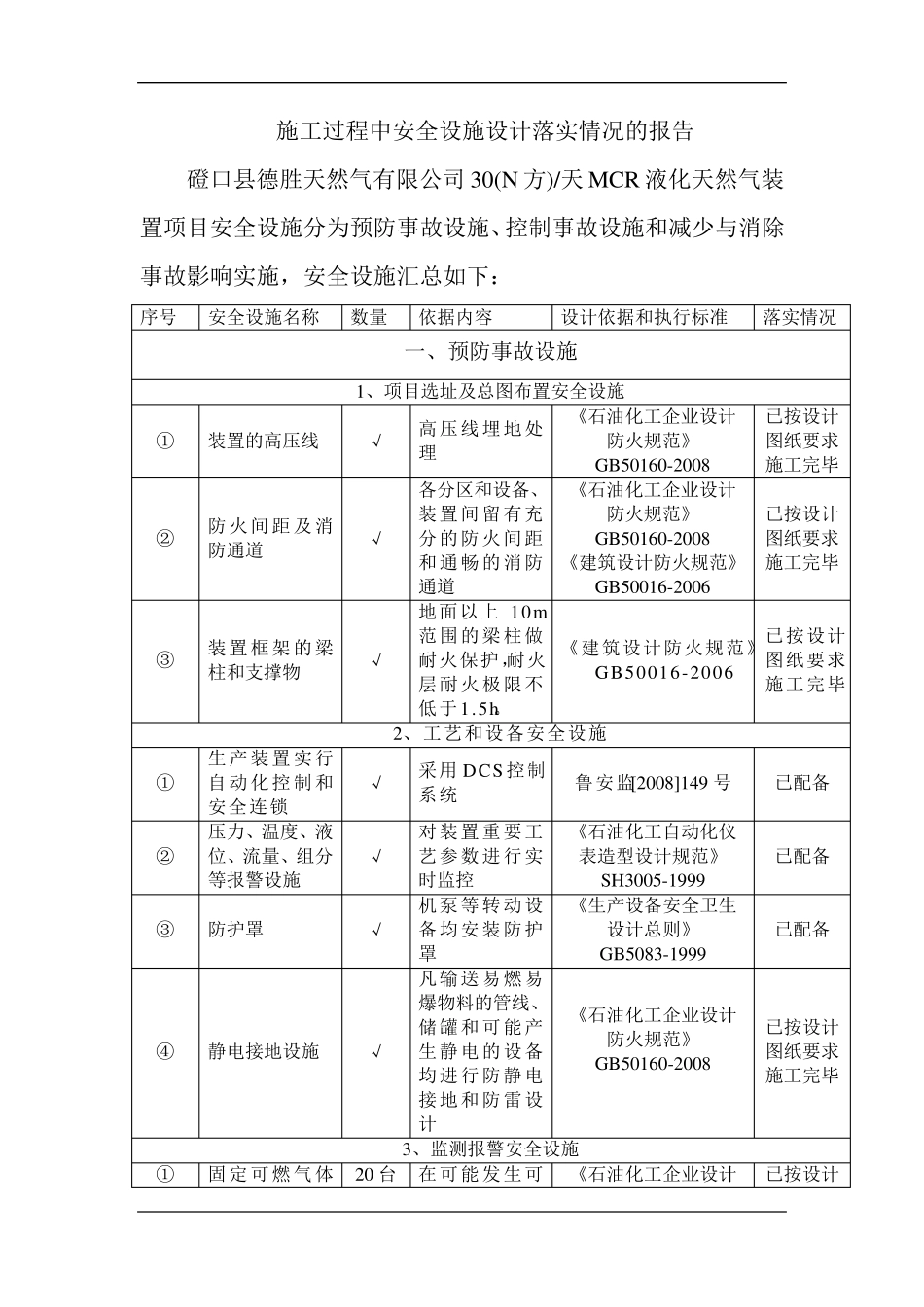

安全设施设计落实情况报告 施工过程中安全设施设计落实情况的报告 磴口县德胜天然气有限公司30(N 方)/天MCR 液化天然气装置项目安全设施分为预防事故设施、控制事故设施和减少与消除事故影响实施，安全设施汇总如下： 序号 安全设施名称 数量 依据内容 设计依据和执行标准 落实情况 一、预防事故设施 1、项目选址及总图布置安全设施 ① 装置的高压线 √ 高压线埋地处理 《石油化工企业设计防火规范》GB50160-2008 已按设计图纸要求施工完毕 ② 防火 间距 及消防通道 √ 各分区和设备、装置间留有充分的防火间距和通畅的消防通道 《石油化工企业设计防火规范》GB50160-2008 《建筑设计防火规范》GB50016-2006 已按设计图纸要求施工完毕 ③ 装置框架 的梁柱和支撑物 √ 地面以上 10m范围的梁柱做耐火保护，耐火层耐火极限不低于1
《建筑设计防火规范》GB50016-2006 已按设计图纸要求施工完毕 2、工艺和设备安全设施 ① 生产 装置实行自动 化控制和安全连锁 √ 采用 DCS 控制系统 鲁安监[2008]149 号 已配备 ② 压力、温度、液位、流量、组分等报警设施 √ 对装置重要工艺参数进行实时监控 《石油化工自动化仪表造型设计规范》 SH3005-1999 已配备 ③ 防护罩 √ 机泵等转动设备均安装防护罩 《生产设备安全卫生设计总则》 GB5083-1999 已配备 ④ 静电接地设施 √ 凡输送易燃易爆物料的管线、储罐和可能产生静电的设备均进行防静电接地和防雷设计 《石油化工企业设计防火规范》 GB50160-2008 已按设计图纸要求施工完毕 3、监测报警安全设施 ① 固定 可燃 气体20 台 在可能发生可《石油化工企业设计已按设计 报警仪 燃气体检测的场所设置可燃气体报警仪 防火规范》 GB50160-2008 《石油化工可燃气体
