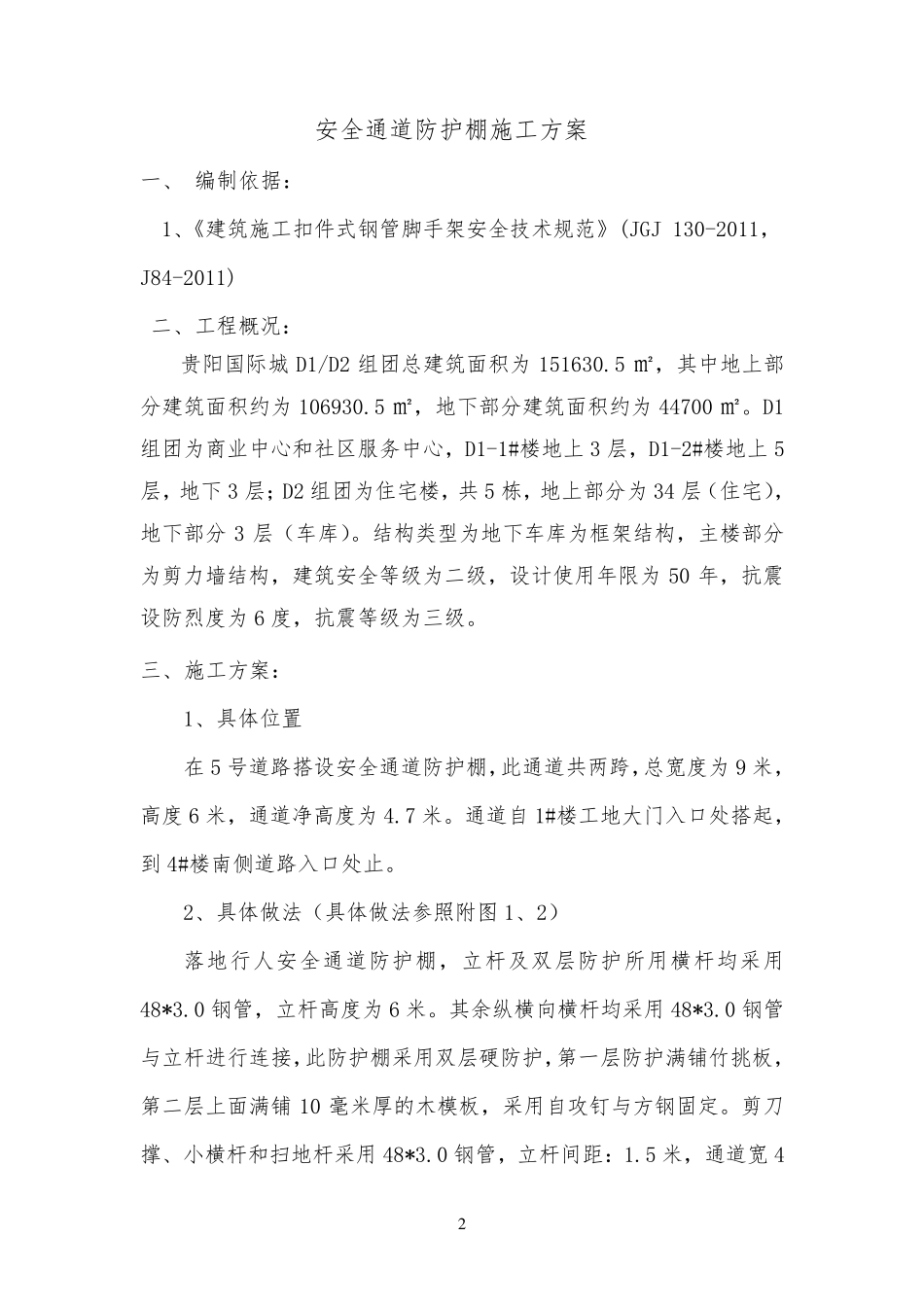

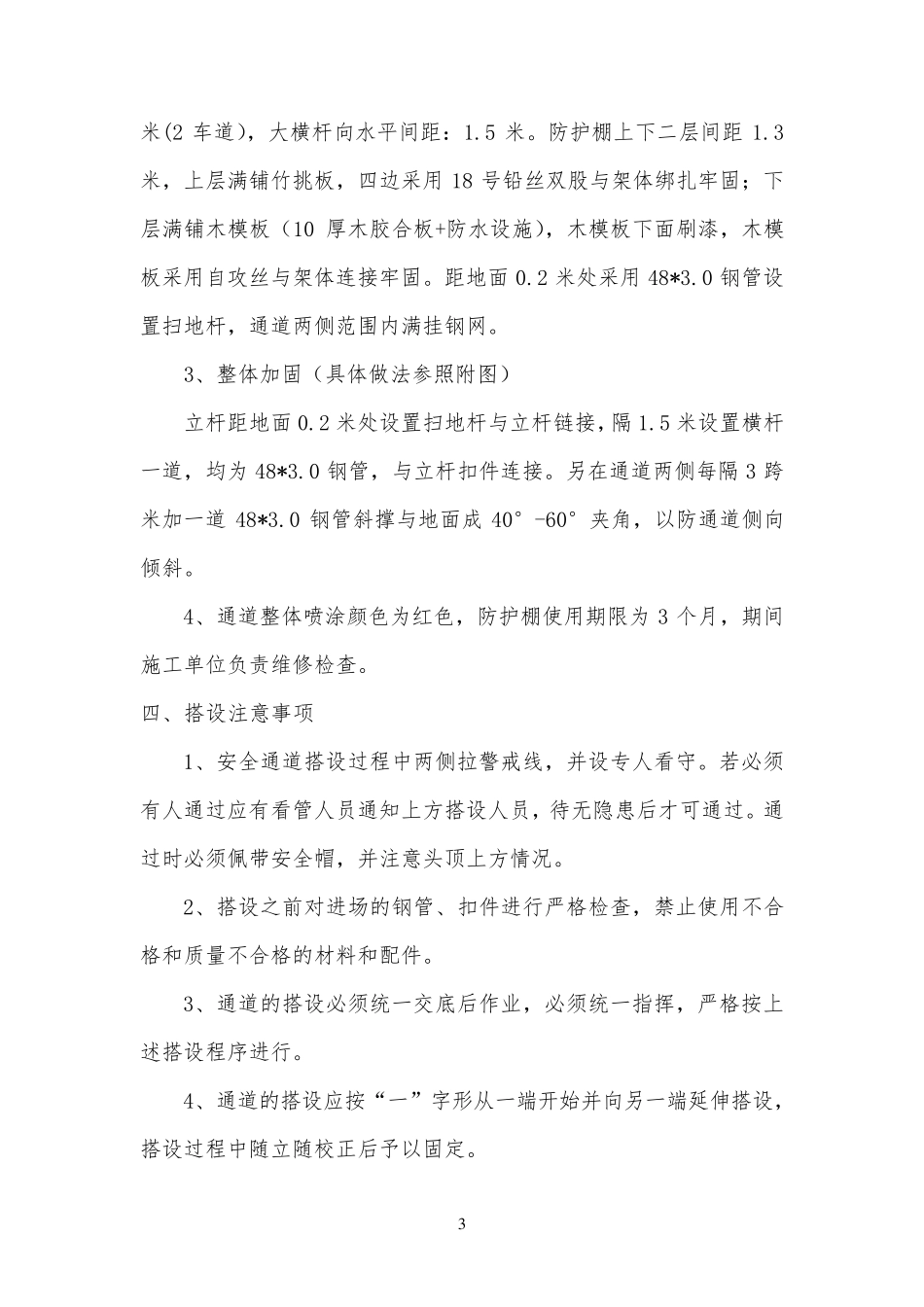

1 目录 1 编制依据……………………………………………… 2 2 工程概况……………………………………………… 2 3 施工方案……………………………………………… 2 3.1 搭设位置…………………………………… 2 3.2 具体做法…………………………………… 2 3.3 整体加固…………………………………… 3 4 搭设注意事项………………………………… 3 5 安全通道的安全措施………………………… 4 6 成品保护……………………………………… 4 7 安全生产与文明施工……98……………………… 4 8 安全通道的拆除………………………………… 5 9 附图（校仿图）………………………………… 6 10 其它用途……………………………………… 7 2 安全通道防护棚施工方案 一、 编制依据： 1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011，J84-2011) 二、工程概况： 贵阳国际城 D1/D2 组团总建筑面积为 151630.5 ㎡，其中地上部分建筑面积约为 106930.5 ㎡，地下部分建筑面积约为 44700 ㎡。D1组团为商业中心和社区服务中心，D1-1#楼地上 3 层，D1-2#楼地上 5层，地下 3 层；D2 组团为住宅楼，共 5 栋，地上部分为 34 层（住宅），地下部分 3 层（车库）。结构类型为地下车库为框架结构，主楼部分为剪力墙结构，建筑安全等级为二级，设计使用年限为 50 年，抗震设防烈度为 6 度，抗震等级为三级。 三、施工方案： 1、具体位置 在 5 号道路搭设安全通道防护棚，此通道共两跨，总宽度为 9 米，高度 6 米，通道净高度为 4.7 米。通道自 1#楼工地大门入口处搭起，到 4#楼南侧道路入口处止。 2、具体做法（具体做法参照附图1、2） 落地行人安全通道防护棚，立杆及双层防护所用横杆均采用48*3.0 钢管，立杆高度为 6 米。其余纵横向横杆均采用 48*3.0 钢管与立杆进行连接，此防护棚采用双层硬防护，第一层防护满铺竹挑板，第二层上面满铺10 毫米厚的 木 模 板，采用自攻 钉 与方钢固 定 。剪刀撑 、小 横杆和扫 地杆采用 48*3.0 钢管，立杆间 距 ：1.5 米，通道宽 4 3 米(2 车道），大横杆向水平间距：1.5 米。防护棚上下二层间距1.3米，上层满铺竹挑板，四边采用18 号铅丝双股与架体绑扎牢固；下层满铺木模板（10 厚木胶合板+防水设施），木模板下面刷漆，木模板采用自攻丝与架体连接牢固。距地面0.2 米处采用48*3.0 钢管设...
