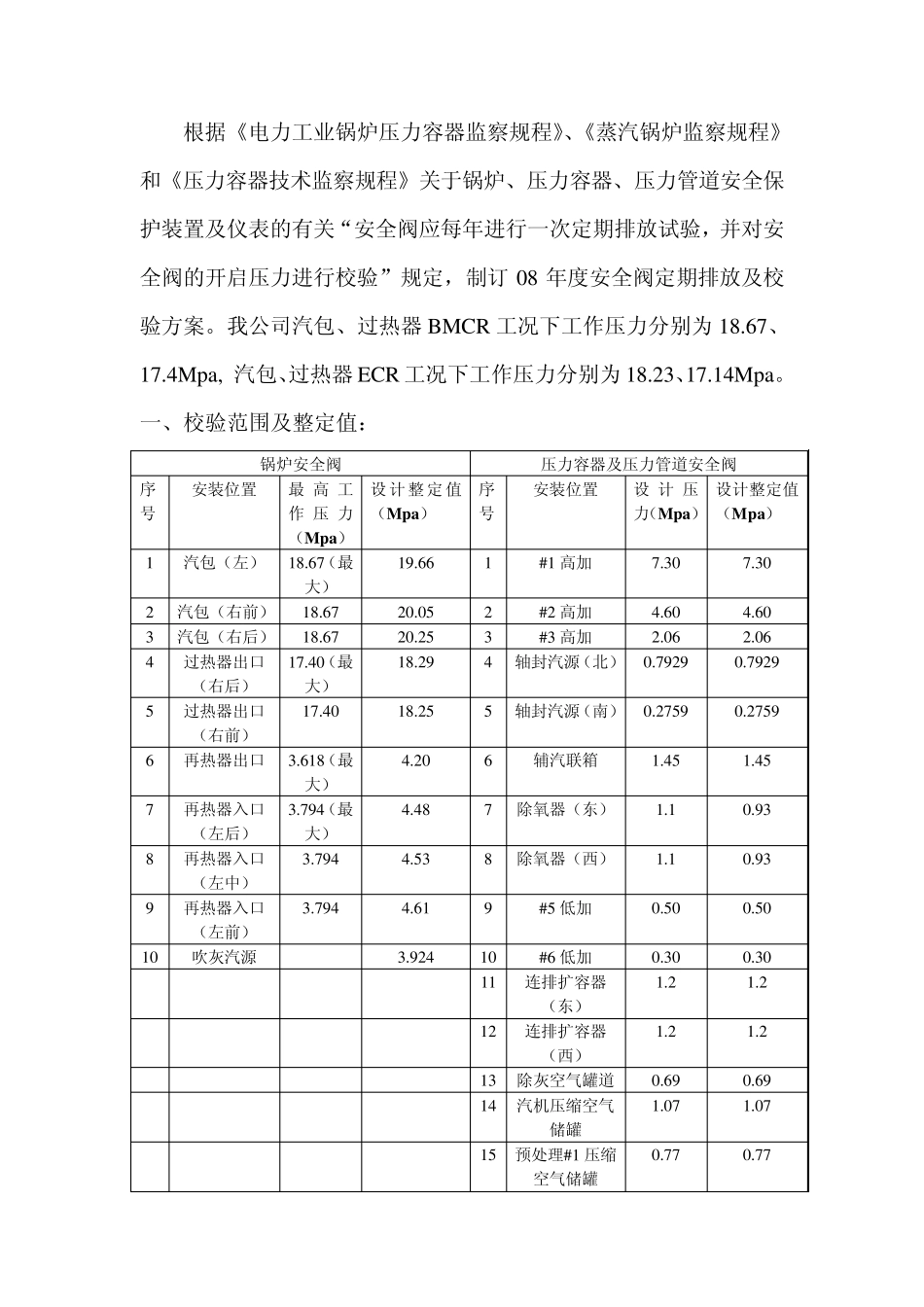

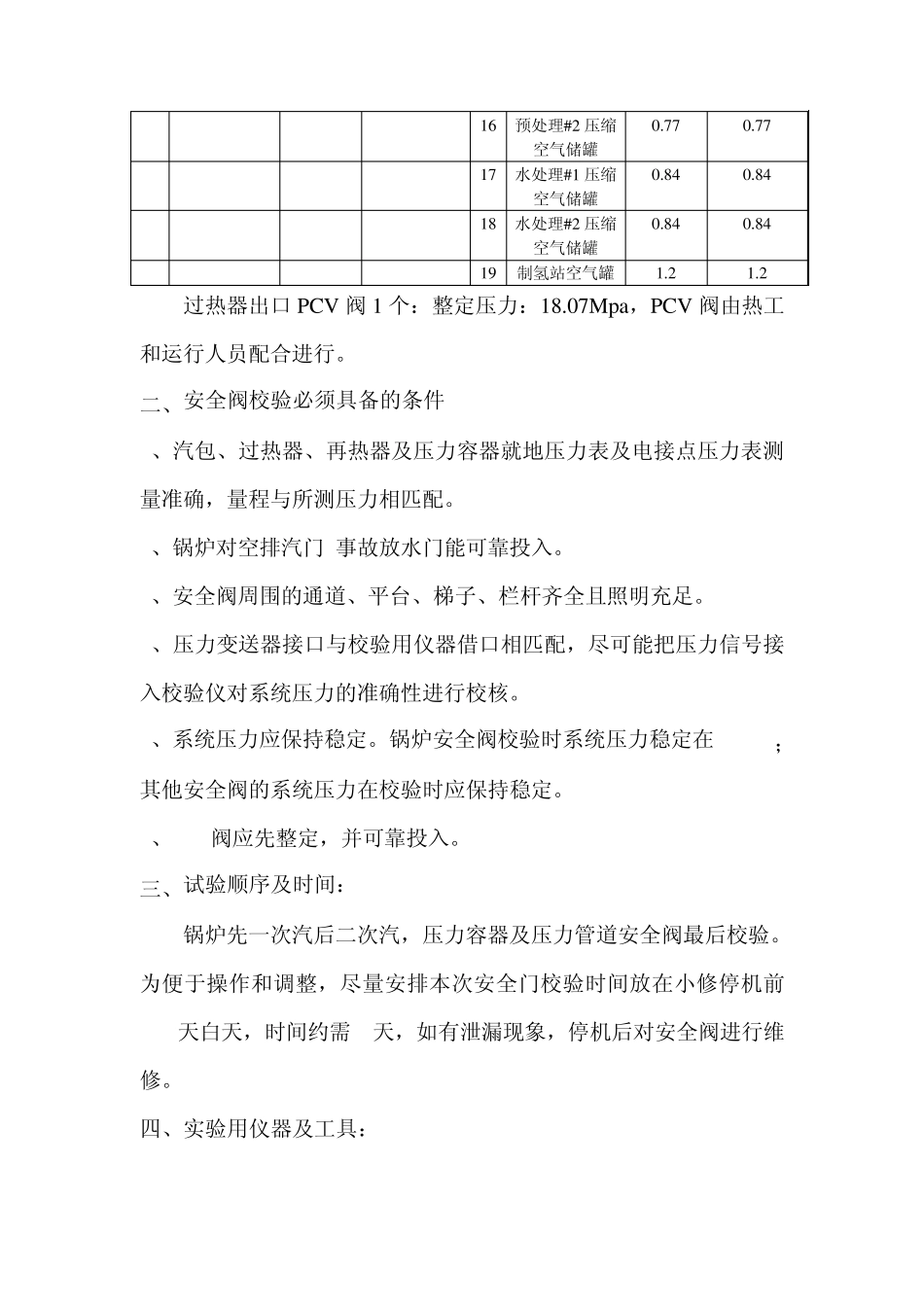

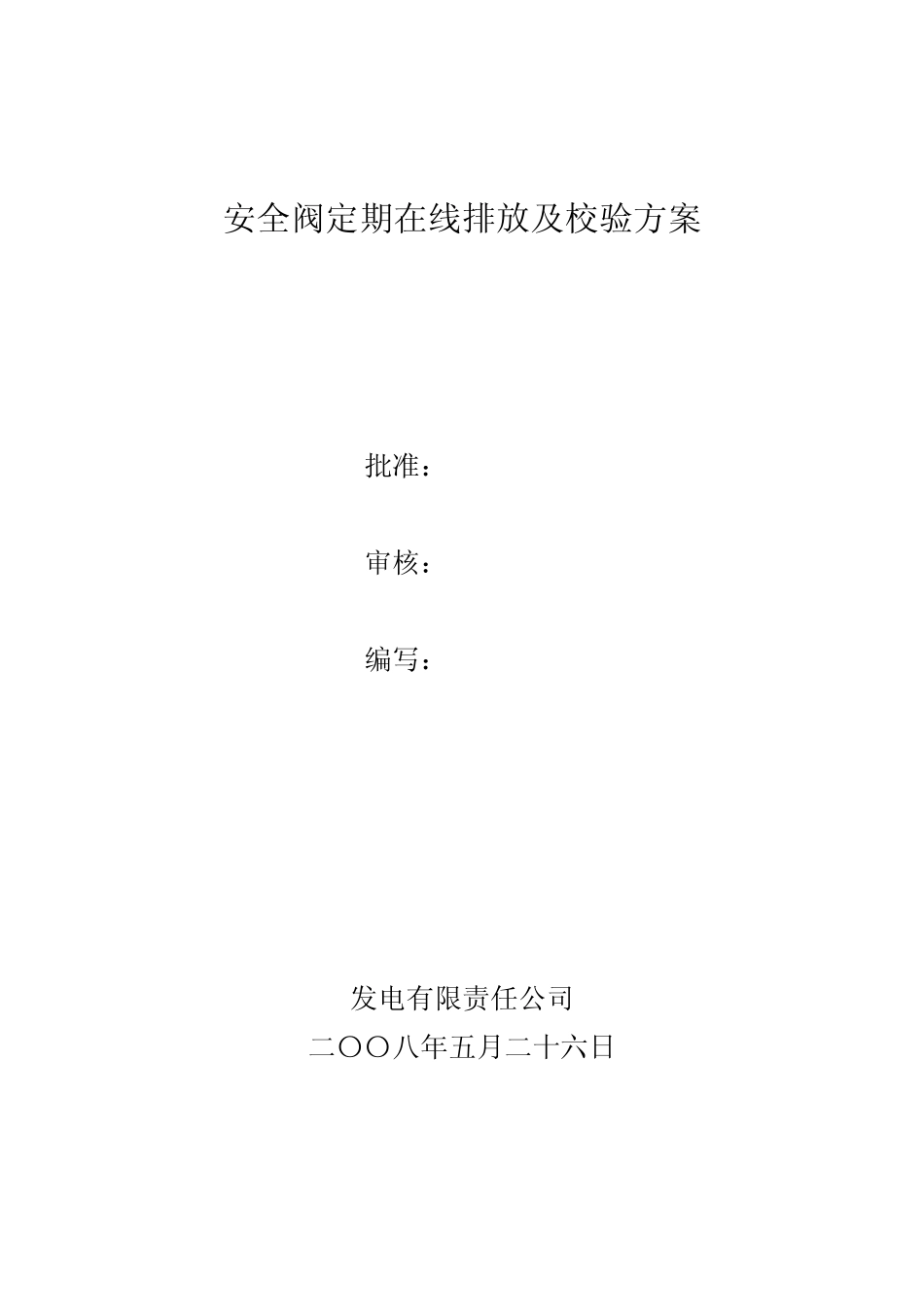

安全阀定期在线排放及校验方案 批准： 审核： 编写： 发电有限责任公司 二〇〇八年五月二十六日 根据《电力工业锅炉压力容器监察规程》、《蒸汽锅炉监察规程》和《压力容器技术监察规程》关于锅炉、压力容器、压力管道安全保护装置及仪表的有关“安全阀应每年进行一次定期排放试验，并对安全阀的开启压力进行校验”规定，制订 08 年度安全阀定期排放及校验方案。我公司汽包、过热器BMCR 工况下工作压力分别为 18.67、17.4Mpa, 汽包、过热器ECR 工况下工作压力分别为 18.23、17.14Mpa。 一、校验范围及整定值： 锅炉安全阀 压力容器及压力管道安全阀 序号 安装位置 最 高 工作 压力（Mpa） 设计整定值（Mpa） 序号 安装位置 设 计 压力（Mpa） 设计整定值（Mpa） 1 汽包（左） 18.67（最大） 19.66 1 #1 高加 7.30 7.30 2 汽包（右前） 18.67 20.05 2 #2 高加 4.60 4.60 3 汽包（右后） 18.67 20.25 3 #3 高加 2.06 2.06 4 过热器出口（右后） 17.40（最大） 18.29 4 轴封汽源（北） 0.7929 0.7929 5 过热器出口（右前） 17.40 18.25 5 轴封汽源（南） 0.2759 0.2759 6 再热器出口 3.618（最大） 4.20 6 辅汽联箱 1.45 1.45 7 再热器入口（左后） 3.794（最大） 4.48 7 除氧器（东） 1.1 0.93 8 再热器入口（左中） 3.794 4.53 8 除氧器（西） 1.1 0.93 9 再热器入口（左前） 3.794 4.61 9 #5 低加 0.50 0.50 10 吹灰汽源 3.924 10 #6 低加 0.30 0.30 11 连排扩容器（东） 1.2 1.2 12 连排扩容器（西） 1.2 1.2 13 除灰空气罐道 0.69 0.69 14 汽机压缩空气储罐 1.07 1.07 15 预处理#1 压缩空气储罐 0.77 0.77 16 预处理#2 压缩空气储罐 0.77 0.77 17 水处理#1 压缩空气储罐 0.84 0.84 18 水处理#2 压缩空气储罐 0.84 0.84 19 制氢站空气罐 1.2 1.2 过热器出口PCV 阀1 个：整定压力：18.07Mpa，PCV 阀由热工和运行人员配合进行。 二、安全阀校验必须具备的条件: 1、汽包、过热器、再热器及压力容器就地压力表及电接点压力表测量准确，量程与所测压力相匹配。 2、锅炉对空排汽门,事故放水门能可靠投入。 3、安全阀周围的通道、平台、梯子、栏杆齐全且照明充足。 4、压力变送器接口与校验用仪器借口相匹配，尽可能把压力信号接入校验仪对系统压力的准确性进行校核。 5、系统压...
