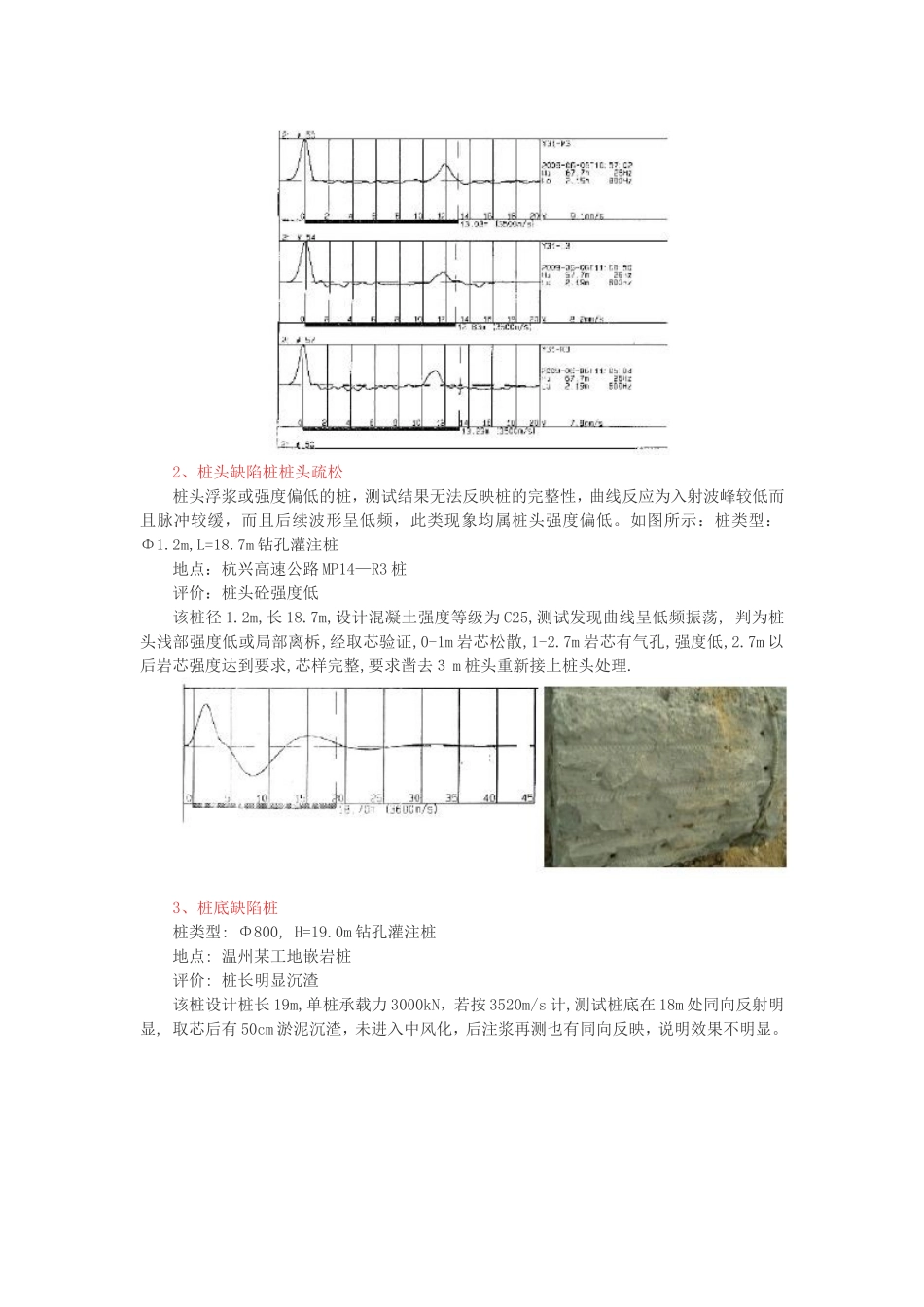

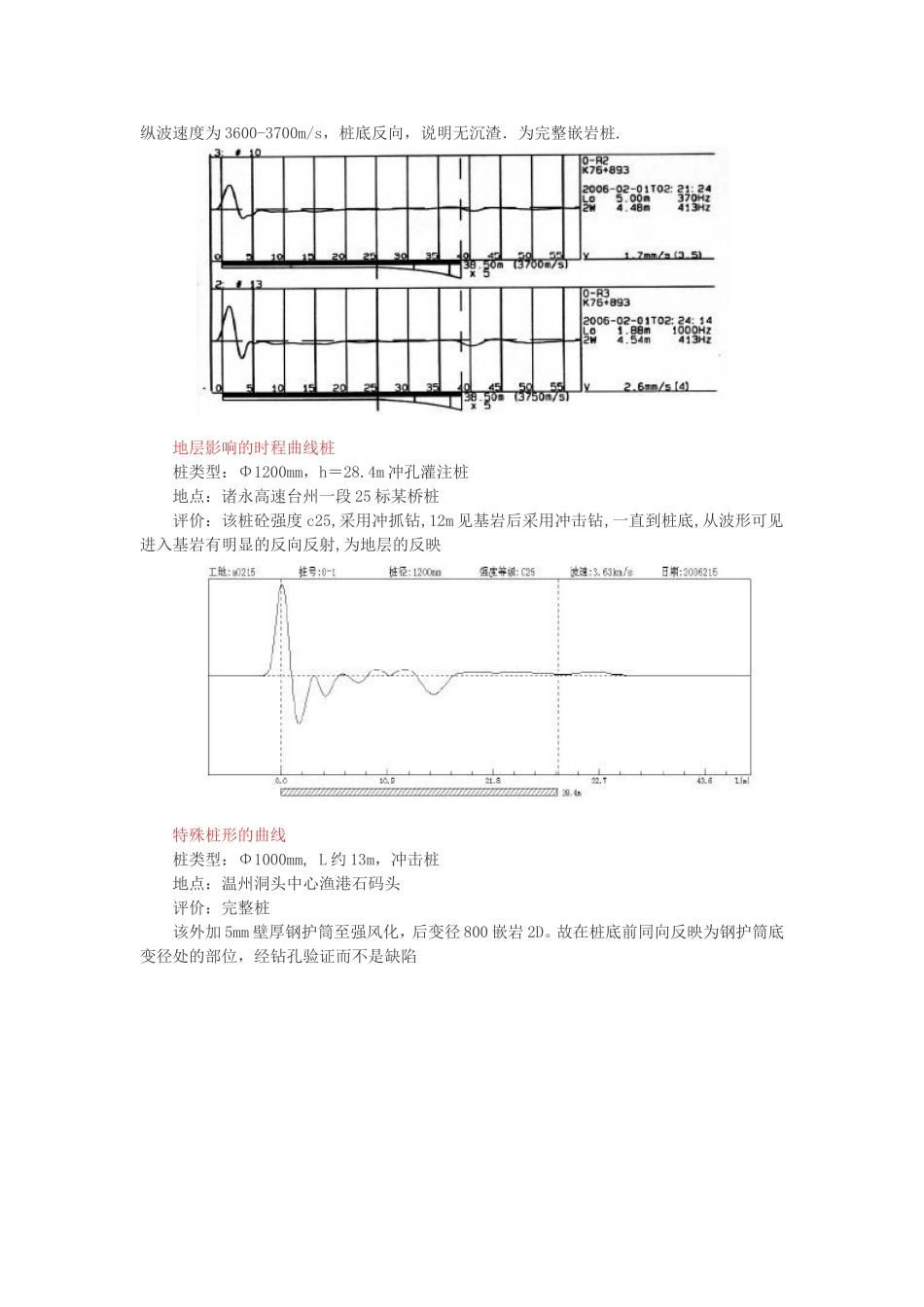

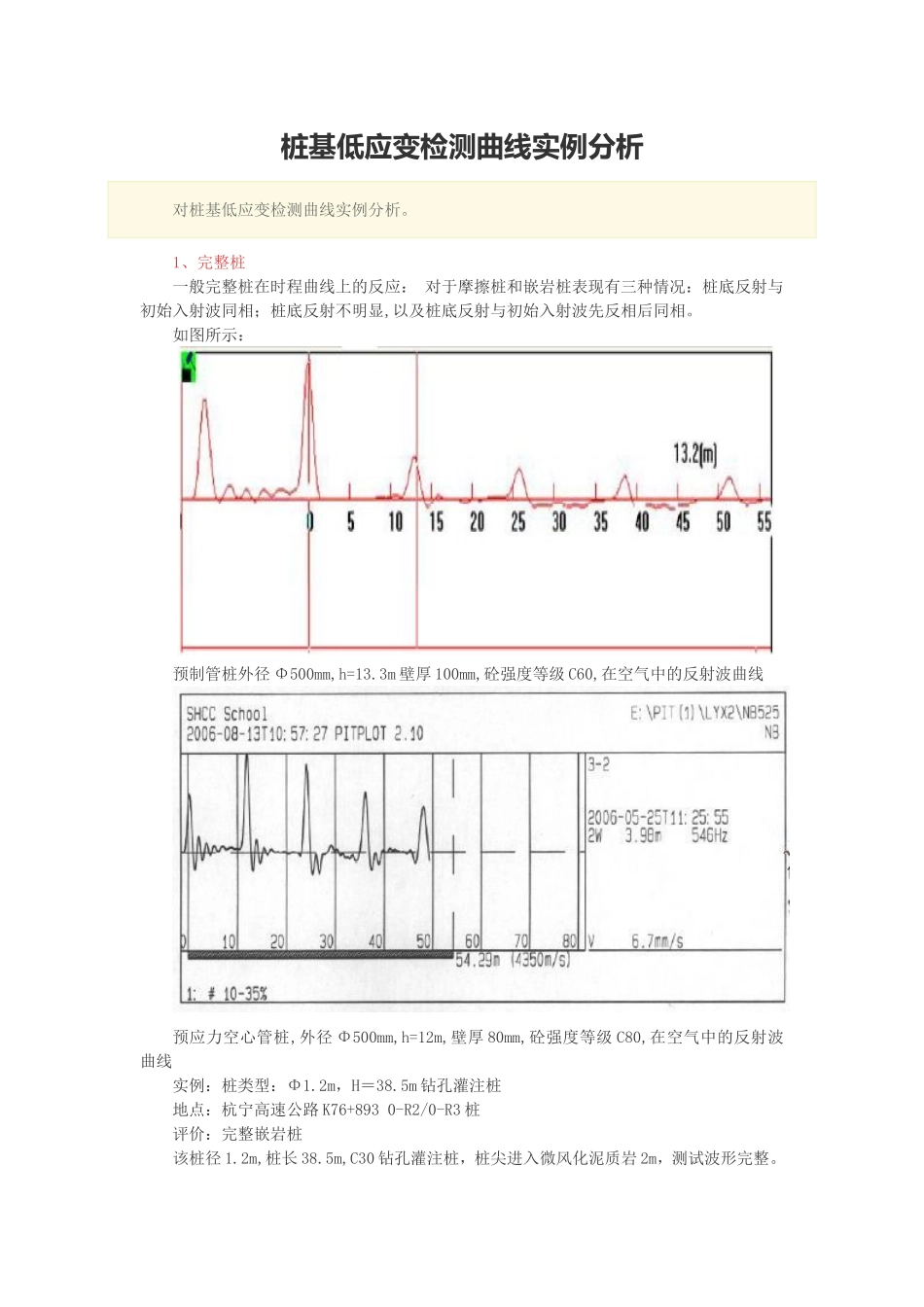

桩基低应变检测曲线实例分析对桩基低应变检测曲线实例分析。1、完整桩一般完整桩在时程曲线上的反应：对于摩擦桩和嵌岩桩表现有三种情况：桩底反射与初始入射波同相；桩底反射不明显,以及桩底反射与初始入射波先反相后同相。如图所示：预制管桩外径Φ500mm,h=13.3m壁厚100mm,砼强度等级C60,在空气中的反射波曲线预应力空心管桩,外径Φ500mm,h=12m,壁厚80mm,砼强度等级C80,在空气中的反射波曲线实例：桩类型：Φ1.2m，H＝38.5m钻孔灌注桩地点：杭宁高速公路K76+8930-R2/0-R3桩评价：完整嵌岩桩该桩径1.2m,桩长38.5m,C30钻孔灌注桩，桩尖进入微风化泥质岩2m，测试波形完整。纵波速度为3600-3700m/s，桩底反向，说明无沉渣．为完整嵌岩桩.地层影响的时程曲线桩桩类型：Φ1200mm，h＝28.4m冲孔灌注桩地点：诸永高速台州一段25标某桥桩评价：该桩砼强度c25,采用冲抓钻,12m见基岩后采用冲击钻,一直到桩底,从波形可见进入基岩有明显的反向反射,为地层的反映特殊桩形的曲线桩类型：Φ1000mm,L约13m，冲击桩地点：温州洞头中心渔港石码头评价：完整桩该外加5mm壁厚钢护筒至强风化，后变径800嵌岩2D。故在桩底前同向反映为钢护筒底变径处的部位，经钻孔验证而不是缺陷2、桩头缺陷桩桩头疏松桩头浮浆或强度偏低的桩，测试结果无法反映桩的完整性，曲线反应为入射波峰较低而且脉冲较缓，而且后续波形呈低频，此类现象均属桩头强度偏低。如图所示：桩类型：Φ1.2m,L=18.7m钻孔灌注桩地点：杭兴高速公路MP14—R3桩评价：桩头砼强度低该桩径1.2m,长18.7m,设计混凝土强度等级为C25,测试发现曲线呈低频振荡,判为桩头浅部强度低或局部离柝,经取芯验证,0-1m岩芯松散,1-2.7m岩芯有气孔,强度低,2.7m以后岩芯强度达到要求,芯样完整,要求凿去３m桩头重新接上桩头处理.3、桩底缺陷桩桩类型:Φ800,H=19.0m钻孔灌注桩地点:温州某工地嵌岩桩评价:桩长明显沉渣该桩设计桩长19m,单桩承载力3000kN，若按3520m/s计,测试桩底在18m处同向反射明显,取芯后有50cm淤泥沉渣，未进入中风化，后注浆再测也有同向反映，说明效果不明显。桩类型:Φ800,H=11.2m钻孔灌注桩地点:杭州某监站围墙桩工地评价:桩长明显偏短该桩设计桩长11.2m,测试桩底反射明显,波速达4790m/s,若按3500m/s计,桩仅为8m,明显反映为桩偏短.4、缩径夹泥桩缩径桩在时程曲线上的反映比较规则，缩径部位的缺陷呈先同相后反相，或仅见到同相反射的信号，视严重程度，可能有多次反射，此类缺陷桩一般可见桩底信号。如图所示：桩类型:，桩径0.8m，桩长39.6m钻孔桩，地点:温州苍南码头桩桩。评价:该桩第一次测发现5m处明显缩径，后凿去4m再复测表明：因凿不到位，露出部分桩头是缩径处，故形成第二次测试为扩径反映该桩为钻孔灌注桩，桩长17m，混凝土强度等级为C30，在2.4m处存在明显缺陷经开挖验证，找到一块疯狂的石头。桩身畸变，呈S形状，由以上曲线也可判断，施工过程中堵管，拒灌，后二次灌注。桩类型:Φ800mm,H=33m钻孔灌注桩地点：杭州市下沙高教城职工技术学院评价：严重夹泥该桩径0.8m,桩长33m,强度C25,通长钢筋笼，测试在1.5-2m处严重缩径或夹泥，经开挖证实2m处严重夹泥达一半桩径。经凿除后再进行复测（下图），桩身完整。5、扩径桩扩径桩在曲线上反射波形较为规则，扩径处的反射子波呈反相，或先反相后续同相，也可能有多次反射，一般情况看到桩底反射。如图所示：桩类型:Φ1200mm,L=16.1m钻孔灌注桩地点:温州某大桥桩评价:扩径桩上图11m处反向反射明显,为扩径反映属扩径后逐渐回缩。下图在8m处由反向转同向，属扩径后马上回缩.6、离析桩由于离析部位的混凝土松散，对应力波能呈吸收较大，形成的缺陷子波不规则后续信号杂乱，而且频率较低，波速偏小，一般不易见到桩底反射。如图所示：桩类型:φ700mm,h=34m，钻孔灌注桩地点:某大楼工程桩评价:离析桩该桩经测试发现在8.6m左右有同相多次低频反射,经钻孔取芯在8.1-9.5m严重离析,无法取到芯样,原因在该处仃灌3小时,在7m处为扩径反映,该处超灌5方混凝土。7、断裂脱焊脱节桩断裂桩由于在断裂处波阻抗的突变，故形成以下三种情况：上部断裂往往呈高频多次同相反射、反射波频率值较高，衰减较慢；中部断...
