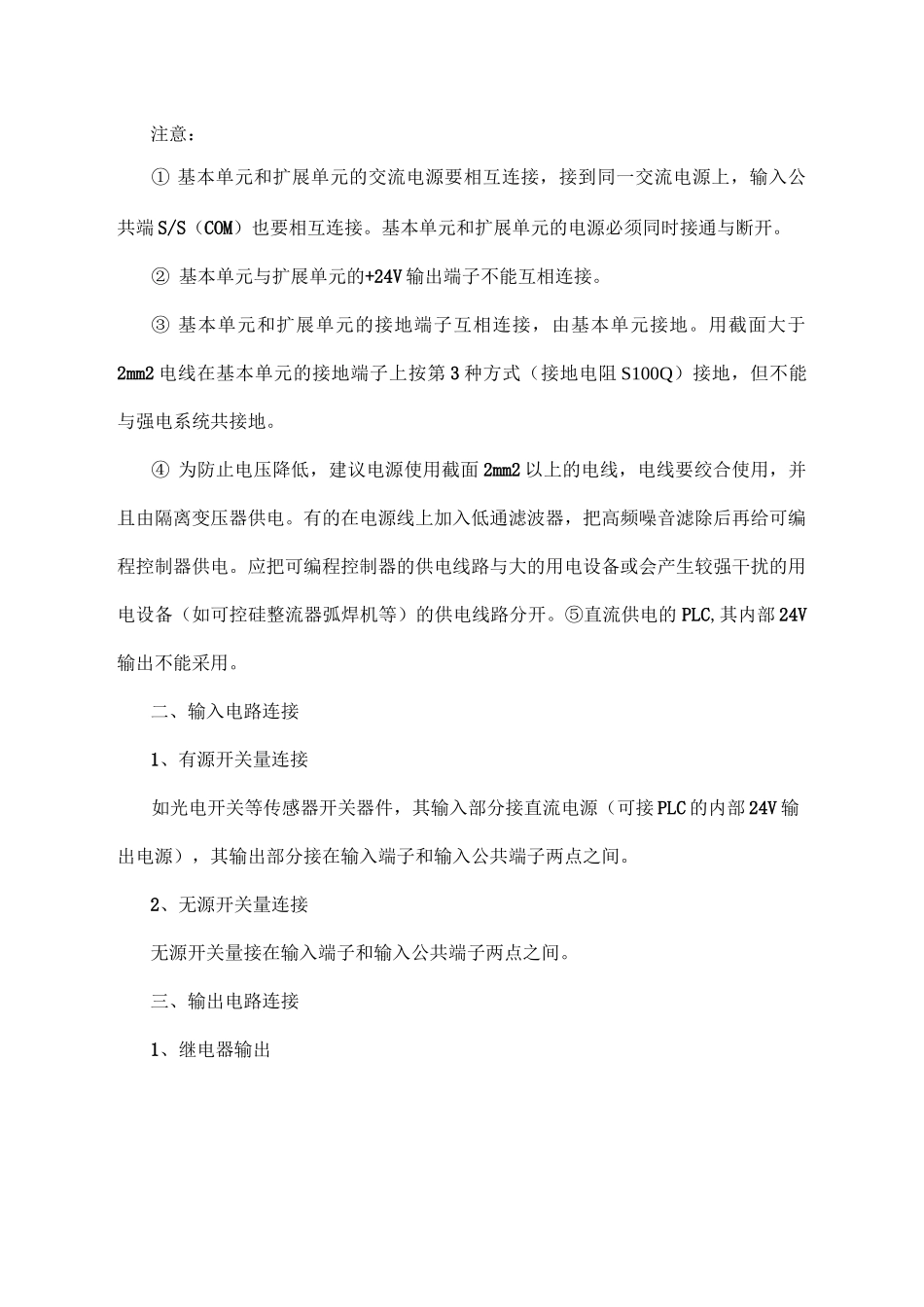

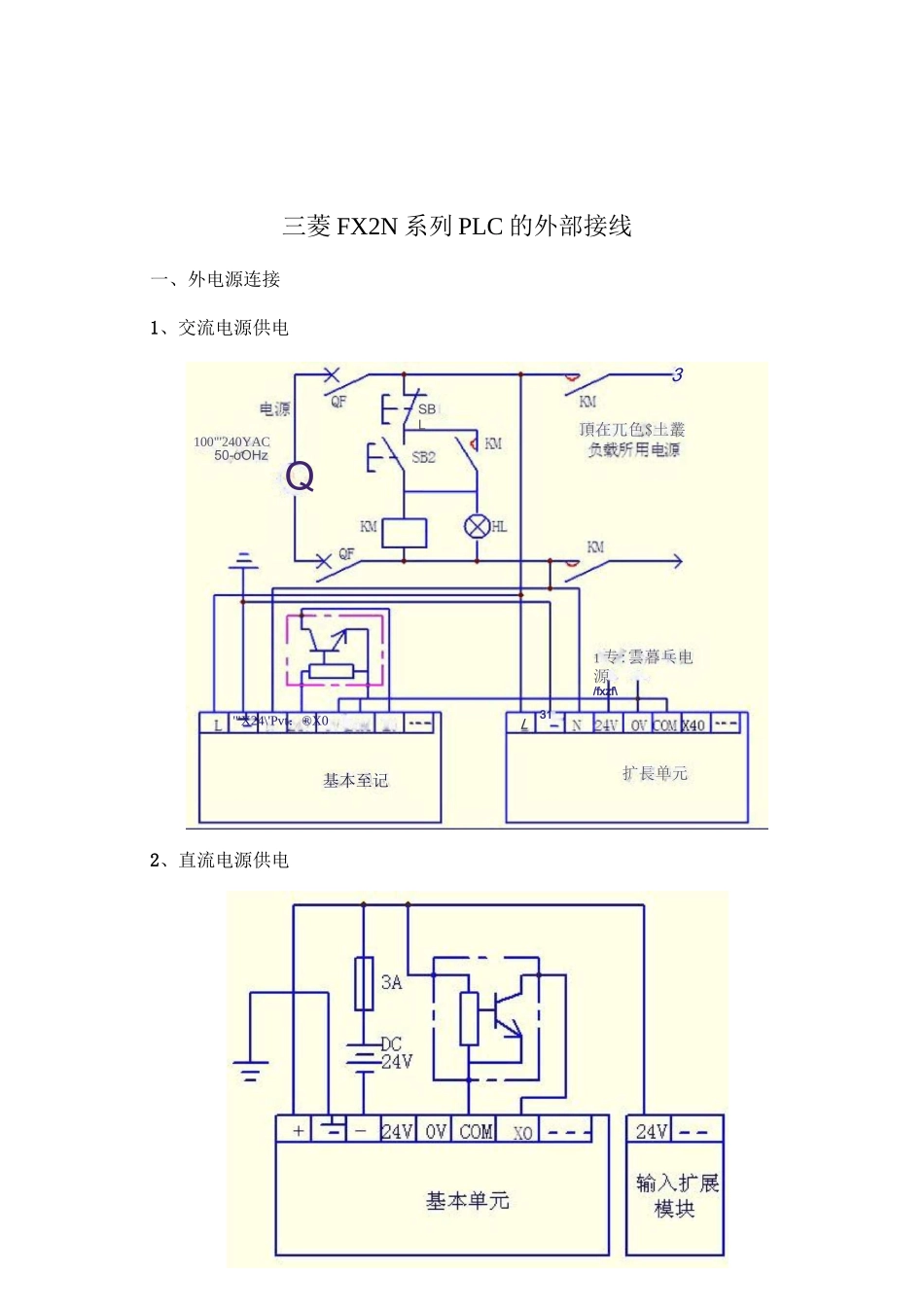

三菱 FX2N 系列 PLC 的外部接线一、外电源连接1、交流电源供电3SBL31L頂在兀色$土叢1 专:雲暮乓电源/fxzf\100"'240YAC50-oOHz Q扩長单元'"X24\'Pvt：®X0基本至记2、直流电源供电注意：① 基本单元和扩展单元的交流电源要相互连接，接到同一交流电源上，输入公共端 S/S（COM）也要相互连接
基本单元和扩展单元的电源必须同时接通与断开
② 基本单元与扩展单元的+24V 输出端子不能互相连接
③ 基本单元和扩展单元的接地端子互相连接，由基本单元接地
用截面大于2mm2 电线在基本单元的接地端子上按第 3 种方式（接地电阻 S100Q）接地，但不能与强电系统共接地
④ 为防止电压降低，建议电源使用截面 2mm2 以上的电线，电线要绞合使用，并且由隔离变压器供电
有的在电源线上加入低通滤波器，把高频噪音滤除后再给可编程控制器供电
应把可编程控制器的供电线路与大的用电设备或会产生较强干扰的用电设备（如可控硅整流器弧焊机等）的供电线路分开
⑤直流供电的 PLC,其内部 24V输出不能采用
二、输入电路连接1、有源开关量连接如光电开关等传感器开关器件，其输入部分接直流电源（可接 PLC 的内部 24V 输出电源），其输出部分接在输入端子和输入公共端子两点之间
2、无源开关量连接无源开关量接在输入端子和输入公共端子两点之间

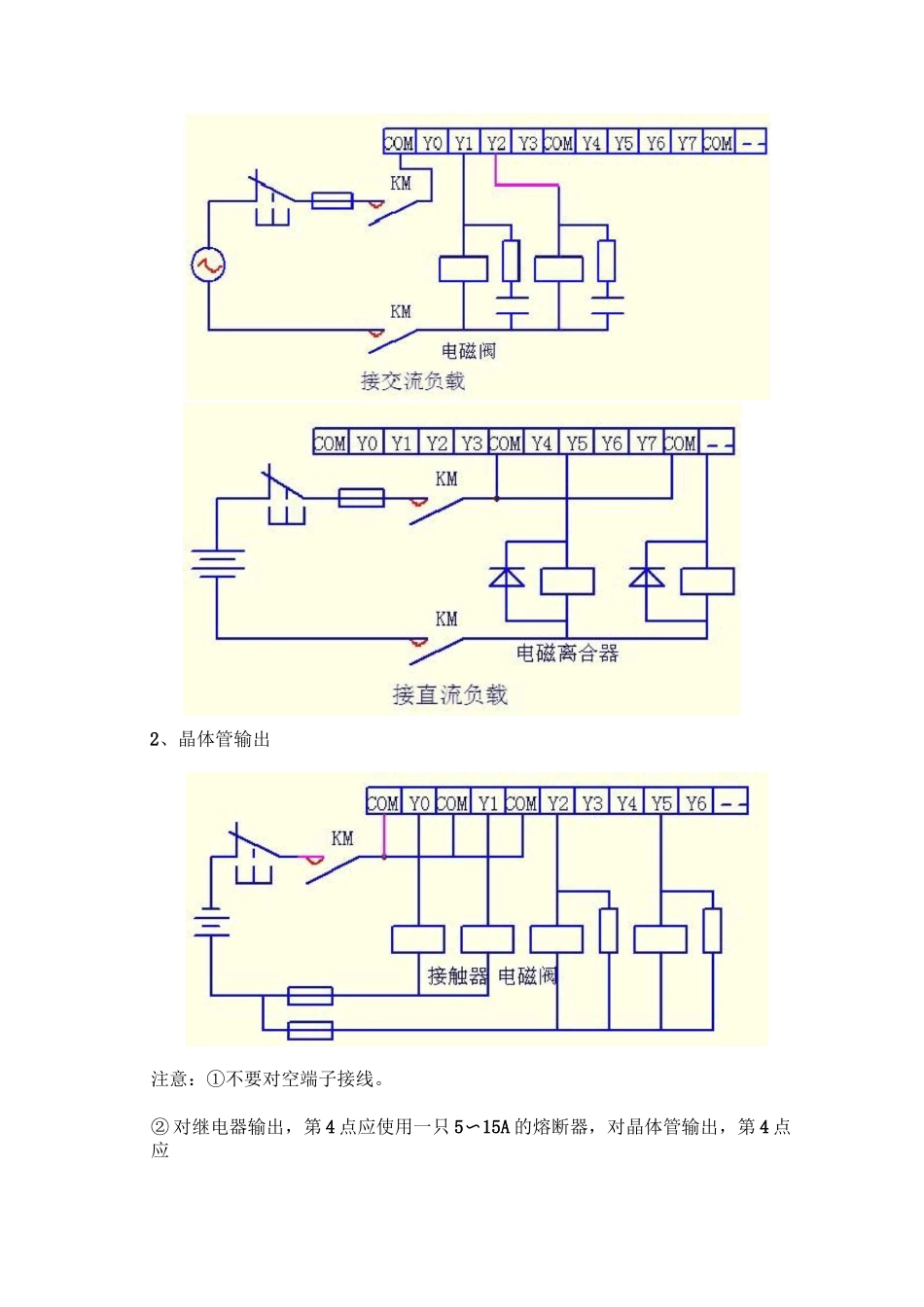

三、输出电路连接1、继电器输出2、晶体管输出注意：①不要对空端子接线
② 对继电器输出，第 4 点应使用一只 5〜15A 的熔断器，对晶体管输出，第 4 点应输入，不用单独提供电源
这与其它类 PLC 有很大区别，在今后使用其它 PLC 时，要注意仔细阅读其说明书
使用一只 1〜2A 的熔断器
③ 为实现紧急停止，可使用 PLC 的外部开关切断负载
④ 使用晶体管输出或可控硅输出时，由于漏电流
