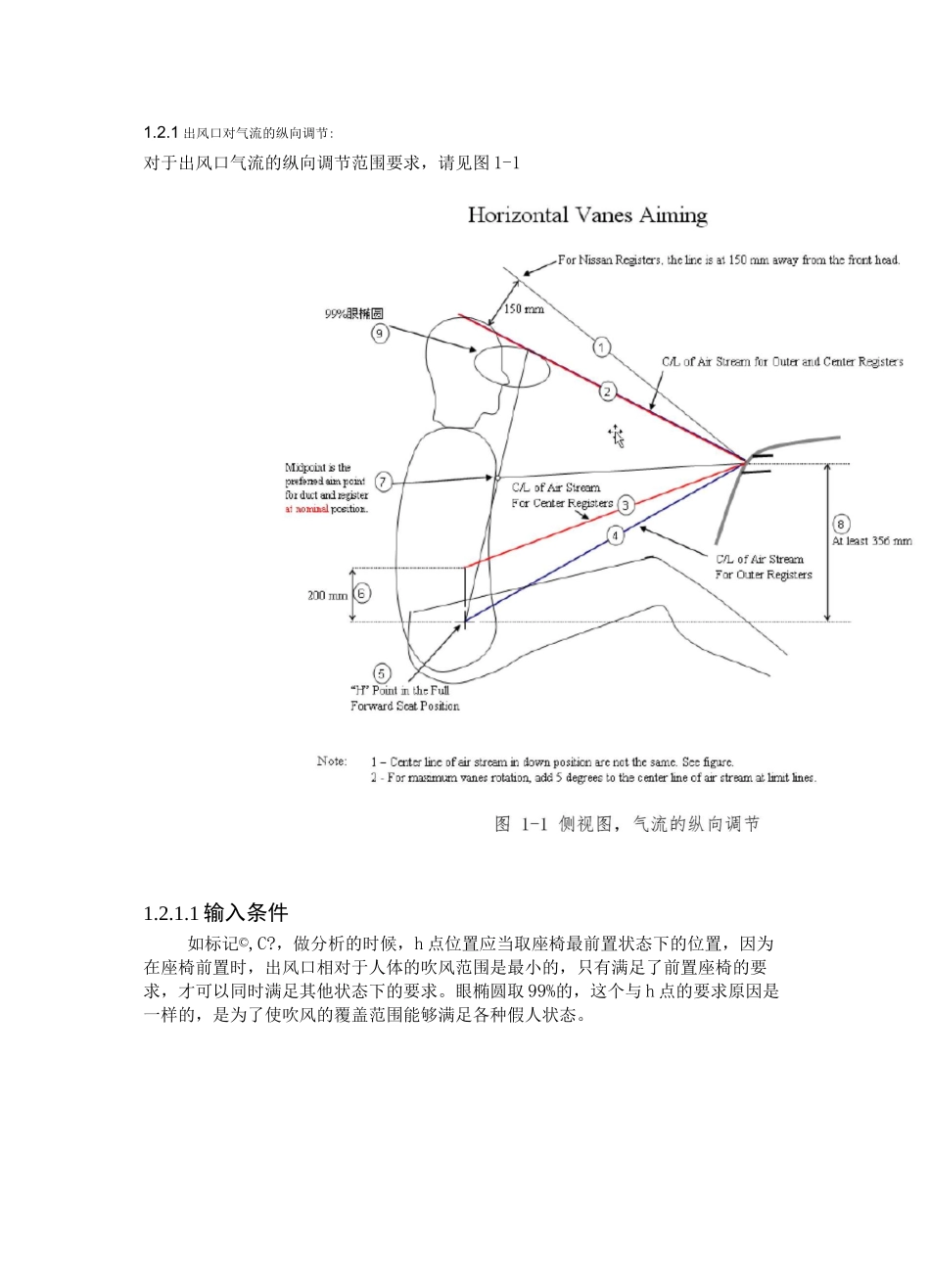

空调出风口的结构设计1.出风口的总布置要求1.1 概述空调出风口作为空调的输出的终端，应具备风量与风向的调节作用。通过调节出风口，应当能够满足整车的空气循环与制冷控制要求，并能够满足乘客的各种舒适性要求，从某种方面来讲，出风口的设计并非单独从属于内饰设计，而是应当在整车系统中考虑的。从乘客的需求来说，每个人对于制冷制热的需求各有不同，有些人希望冷（热）风直接吹向身体，有些人希望风不要直接吹向人，而是通过改变整车温度，使自己达到一个舒适的状态，因此风向的调节范围，应当是能够覆盖人体，并能够达到人体外侧的空间，以满足不同人群的需求。一般来说，仪表板会布置 4 个出风口，靠近驾驶员侧的两个出风口用于满足驾驶员的需求，另一侧的两个满足副驾驶员的需求。四个出风口的吹风范围均应覆盖其所服务的对象。出风口的布置，应当注意避免被其他零件阻挡，主要是仪表罩，方向盘的影响，同时也应当注意避免直吹驾驶员的手部，造成手部的不适影响驾驶。1.2出风口对气流方向的控制关于这一部分内容，基本采用了伟世通的设计要求和观点，通用对于吹风的要求与伟世通在个别地方是有区别的，我会加以说明。至于相关的设计要求是由于亚欧美市场客户需求不同还是欧标，美标等的标准不同而产生的，我目前没有得到相关信息也未作相应的研究，待获取相关信息并研究后，会对后文重新整理，当前还是以伟世通的要求为主进行说明。1.2.1 出风口对气流的纵向调节:对于出风口气流的纵向调节范围要求，请见图 1-11.2.1.1 输入条件如标记©,C?，做分析的时候，h 点位置应当取座椅最前置状态下的位置，因为在座椅前置时，出风口相对于人体的吹风范围是最小的，只有满足了前置座椅的要求，才可以同时满足其他状态下的要求。眼椭圆取 99%的，这个与 h 点的要求原因是一样的，是为了使吹风的覆盖范围能够满足各种假人状态。1.2.1.2 向上吹风角度中间出风口和侧出风口向上的最小吹风范围是相同的，都是要求能够吹向与眼椭圆上沿相切的切线（如标记 Q）,需要说明的是，这个仅仅是最小要求，事实上为了满足出风口能够吹向不直对人体位置的要求，推荐这个方向再向上转动 5 度。日产的要求和伟世通还有所不同（如标记 Q）,是要求其方向远离眼椭圆 150mm。事实上这两个数值反应的客户需求都是相同的，即让风能够吹到不正对人体的方向。1.2.1.3向下吹风角度中间出风口和侧出风口向下的吹风范围要求有所不同。如标记®所示，中间出风口向...
