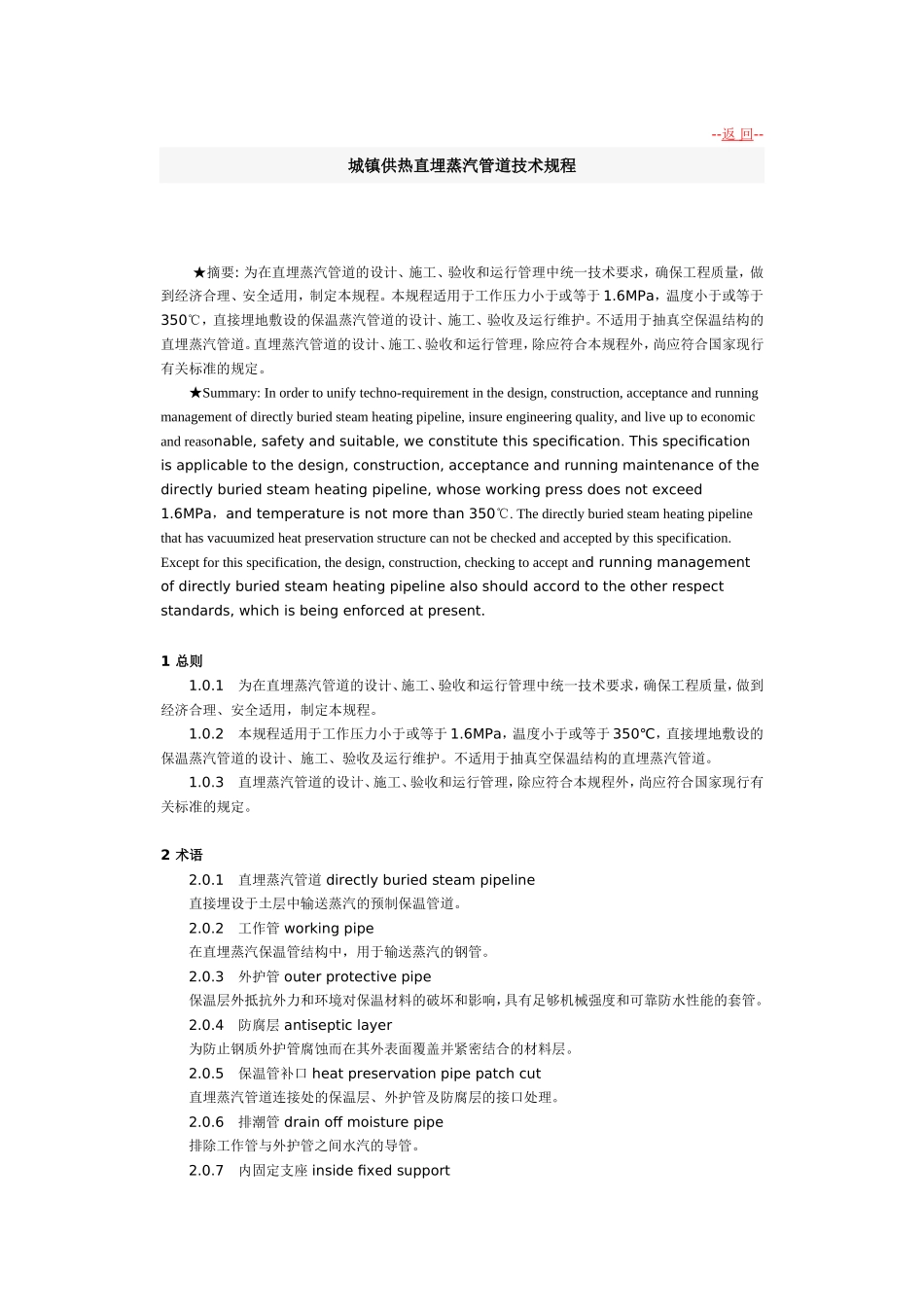

--返回--城镇供热直埋蒸汽管道技术规程★摘要:为在直埋蒸汽管道的设计、施工、验收和运行管理中统一技术要求，确保工程质量，做到经济合理、安全适用，制定本规程。本规程适用于工作压力小于或等于1.6MPa，温度小于或等于350℃，直接埋地敷设的保温蒸汽管道的设计、施工、验收及运行维护。不适用于抽真空保温结构的直埋蒸汽管道。直埋蒸汽管道的设计、施工、验收和运行管理，除应符合本规程外，尚应符合国家现行有关标准的规定。★Summary:Inordertounifytechno-requirementinthedesign,construction,acceptanceandrunningmanagementofdirectlyburiedsteamheatingpipeline,insureengineeringquality,andliveuptoeconomicandreasonable,safetyandsuitable,weconstitutethisspecification.Thisspecificationisapplicabletothedesign,construction,acceptanceandrunningmaintenanceofthedirectlyburiedsteamheatingpipeline,whoseworkingpressdoesnotexceed1.6MPa，andtemperatureisnotmorethan350℃.Thedirectlyburiedsteamheatingpipelinethathasvacuumizedheatpreservationstructurecannotbecheckedandacceptedbythisspecification.Exceptforthisspecification,thedesign,construction,checkingtoacceptandrunningmanagementofdirectlyburiedsteamheatingpipelinealsoshouldaccordtotheotherrespectstandards,whichisbeingenforcedatpresent.1总则1.0.1为在直埋蒸汽管道的设计、施工、验收和运行管理中统一技术要求，确保工程质量，做到经济合理、安全适用，制定本规程。1.0.2本规程适用于工作压力小于或等于1.6MPa，温度小于或等于350℃，直接埋地敷设的保温蒸汽管道的设计、施工、验收及运行维护。不适用于抽真空保温结构的直埋蒸汽管道。1.0.3直埋蒸汽管道的设计、施工、验收和运行管理，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1直埋蒸汽管道directlyburiedsteampipeline直接埋设于土层中输送蒸汽的预制保温管道。2.0.2工作管workingpipe在直埋蒸汽保温管结构中，用于输送蒸汽的钢管。2.0.3外护管outerprotectivepipe保温层外抵抗外力和环境对保温材料的破坏和影响，具有足够机械强度和可靠防水性能的套管。2.0.4防腐层antisepticlayer为防止钢质外护管腐蚀而在其外表面覆盖并紧密结合的材料层。2.0.5保温管补口heatpreservationpipepatchcut直埋蒸汽管道连接处的保温层、外护管及防腐层的接口处理。2.0.6排潮管drainoffmoisturepipe排除工作管与外护管之间水汽的导管。2.0.7内固定支座insidefixedsupport在钢质外护管的直埋蒸汽管道中，保证工作管与外护管间不发生相对位移的管路附件。2.0.8外固定支座outsidefixedsupport在钢质外护管的直埋蒸汽管道中，保证外护管与固定墩间不发生相对位移的管路附件。2.0.9内外固定支座insideandoutsidefixedsupport在直埋蒸汽管道中，保证工作管、外护管和固定墩三者间不发生相对位移的管路附件。2.0.10辐射隔热层radiationheatinsulationlayer在带有空气层的保温结构中，在空气层壁面设置抛光金属铝箔层，利用其表面低发射率和高反射率的特性，减少表面辐射换热而提高绝热效果的结构。3管道布置与敷设3.1管道布置3.1.1直埋蒸汽管道的布置应符合国家现行标准《城市热力网设计规范》CJJ34的有关规定。3.1.2直埋蒸汽管道与其他设施的水平或垂直最小净距，应符合表3.1.2的规定。当不能满足表中的净距或其他设施有特殊要求时，应采取有效保护措施。设施、管道最小水平净距最小垂直净距给水、排水管道1.50.15燃气管道压力≤400kPa1.00.15压力≤800kPa1.50.15压力＞800kPa1.50.15压缩空气、二氧化碳管道1.00.15乙炔、氧气管道1.50.25易燃、可燃液体管道1.50.30架空管道管架基础边缘1.5-排水盲沟沟边1.50.50地铁5.00.80电气铁路接触电杆基础3.0-道路、铁路路基边坡底脚1.00.70（路面）铁路3.0(钢轨)1.20（轨底）灌溉渠沟边缘2.0-桥梁支座基础（高架桥、栈桥）2.0-照明、通信电杆中心1.0-建筑物基础边缘3.0-围墙基础边缘1.0-乔木或灌木中心3.0-电缆通信电缆管块1.00.30电力电缆≤35kV2.00.50电力电缆≤110kV2.01.00架空输电...
