高κ栅介质MOS器件电学特性的研究的开题报告

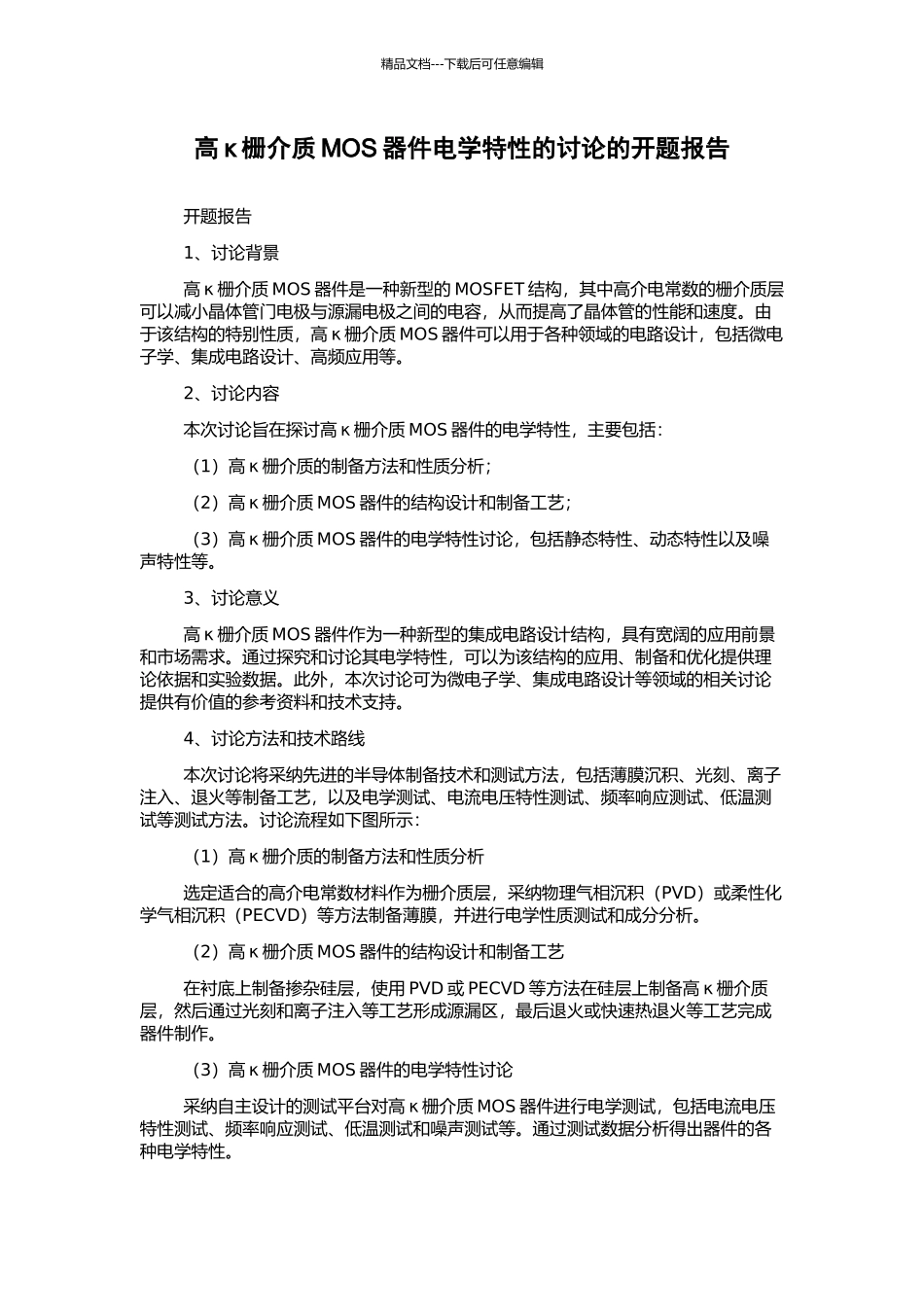

高κ栅介质MOS器件电学特性的研究的开题报告_第1页
1/2

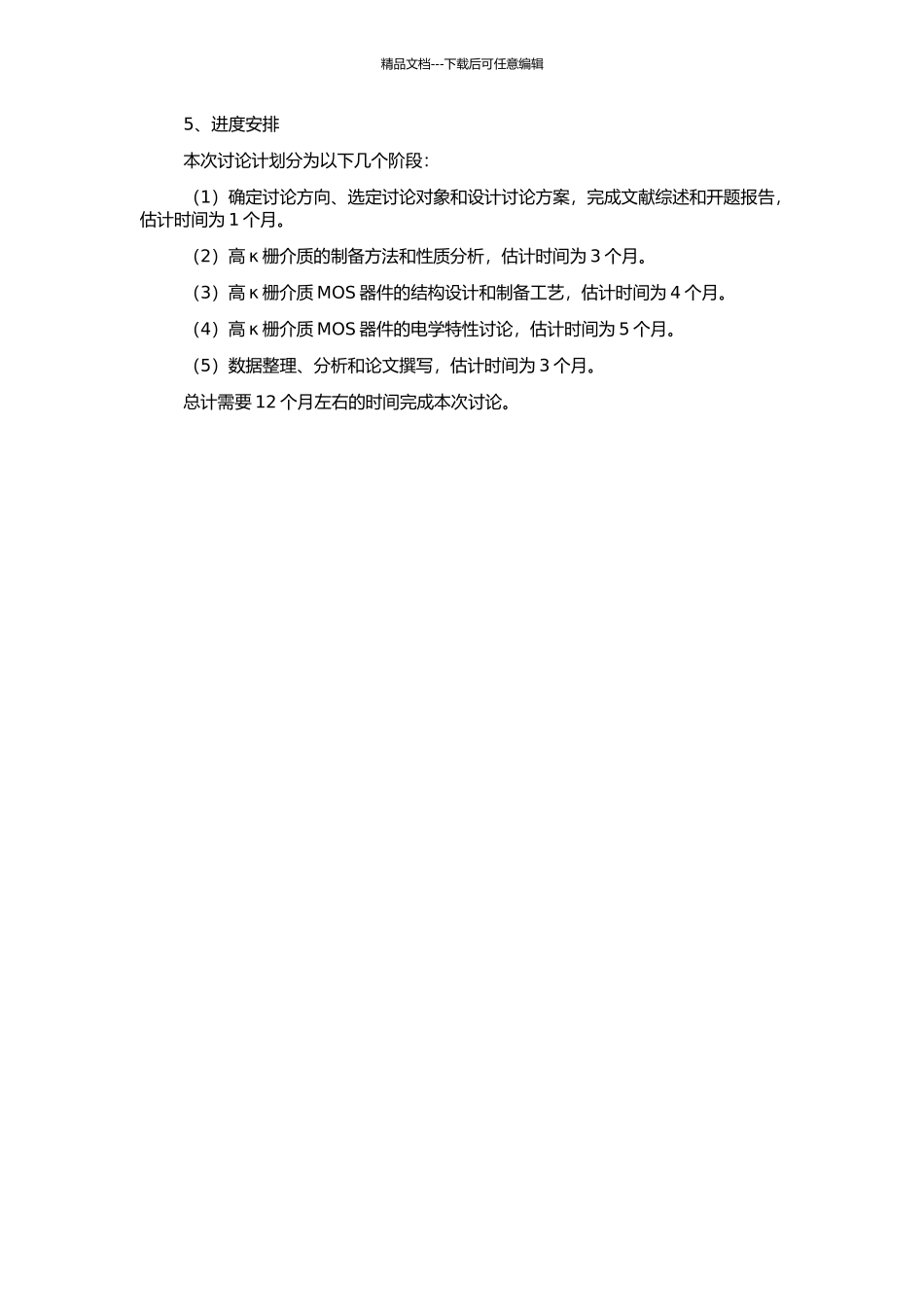

高κ栅介质MOS器件电学特性的研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑高 κ 栅介质 MOS 器件电学特性的讨论的开题报告开题报告1、讨论背景高 κ 栅介质 MOS 器件是一种新型的 MOSFET 结构,其中高介电常数的栅介质层可以减小晶体管门电极与源漏电极之间的电容,从而提高了晶体管的性能和速度。由于该结构的特别性质,高 κ 栅介质 MOS 器件可以用于各种领域的电路设计,包括微电子学、集成电路设计、高频应用等。2、讨论内容本次讨论旨在探讨高 κ 栅介质 MOS 器件的电学特性,主要包括:(1)高 κ 栅介质的制备方法和性质分析;(2)高 κ 栅介质 MOS 器件的结构设计和制备工艺;(3)高 κ 栅介质 MOS 器件的电学特性讨论,包括静态特性、动态特性以及噪声特性等。3、讨论意义高 κ 栅介质 MOS 器件作为一种新型的集成电路设计结构,具有宽阔的应用前景和市场需求。通过探究和讨论其电学特性,可以为该结构的应用、制备和优化提供理论依据和实验数据。此外,本次讨论可为微电子学、集成电路设计等领域的相关讨论提供有价值的参考资料和技术支持。4、讨论方法和技术路线本次讨论将采纳先进的半导体制备技术和测试方法,包括薄膜沉积、光刻、离子注入、退火等制备工艺,以及电学测试、电流电压特性测试、频率响应测试、低温测试等测试方法。讨论流程如下图所示:(1)高 κ 栅介质的制备方法和性质分析选定适合的高介电常数材料作为栅介质层,采纳物理气相沉积(PVD)或柔性化学气相沉积(PECVD)等方法制备薄膜,并进行电学性质测试和成分分析。(2)高 κ 栅介质 MOS 器件的结构设计和制备工艺在衬底上制备掺杂硅层,使用 PVD 或 PECVD 等方法在硅层上制备高 κ 栅介质层,然后通过光刻和离子注入等工艺形成源漏区,最后退火或快速热退火等工艺完成器件制作。(3)高 κ 栅介质 MOS 器件的电学特性讨论采纳自主设计的测试平台对高 κ 栅介质 MOS 器件进行电学测试,包括电流电压特性测试、频率响应测试、低温测试和噪声测试等。通过测试数据分析得出器件的各种电学特性。精品文档---下载后可任意编辑5、进度安排本次讨论计划分为以下几个阶段:(1)确定讨论方向、选定讨论对象和设计讨论方案,完成文献综述和开题报告,估计时间为 1 个月。(2)高 κ 栅介质的制备方法和性质分析,估计时间为 3 个月。(3)高 κ 栅介质 MOS 器件的结构设计和制备工艺,估计时间为 4 个月。(4)高 κ 栅介质 MOS 器件的电学特性讨论,估计时间为 5 个月。(5)数据整理、分析和论文撰写,估计时间为 3 个月。总计需要 12 个月左右的时间完成本次讨论。
