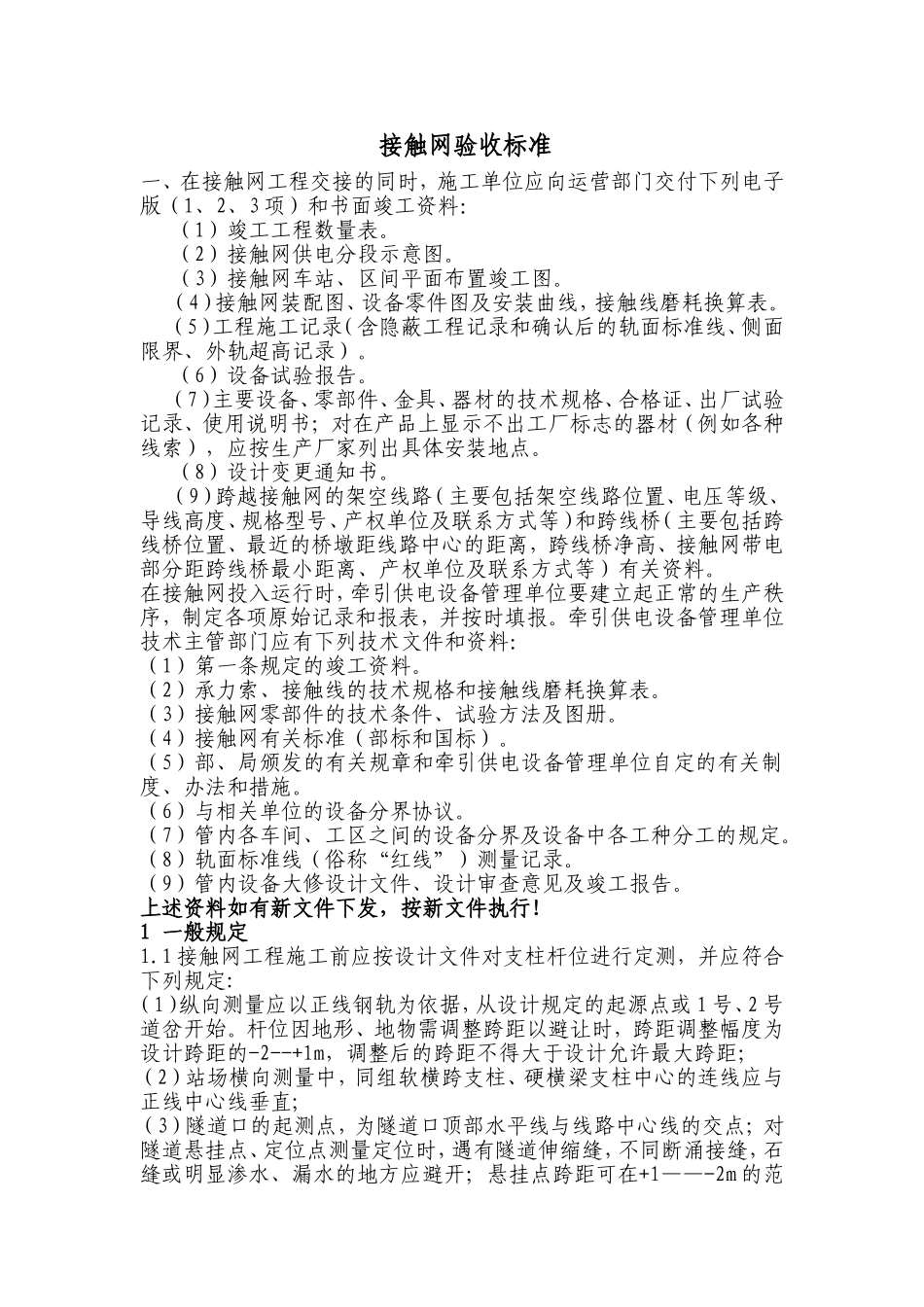

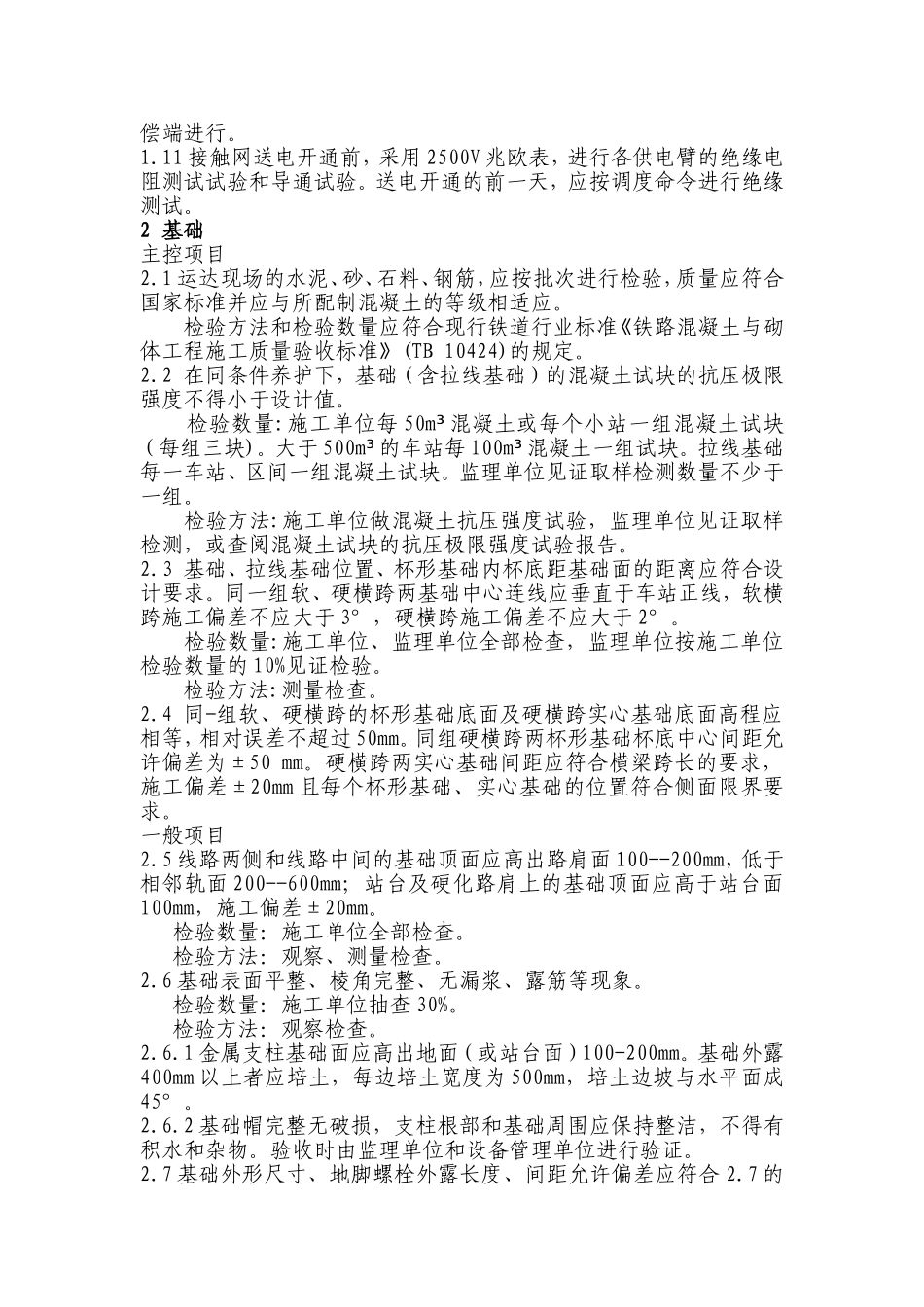

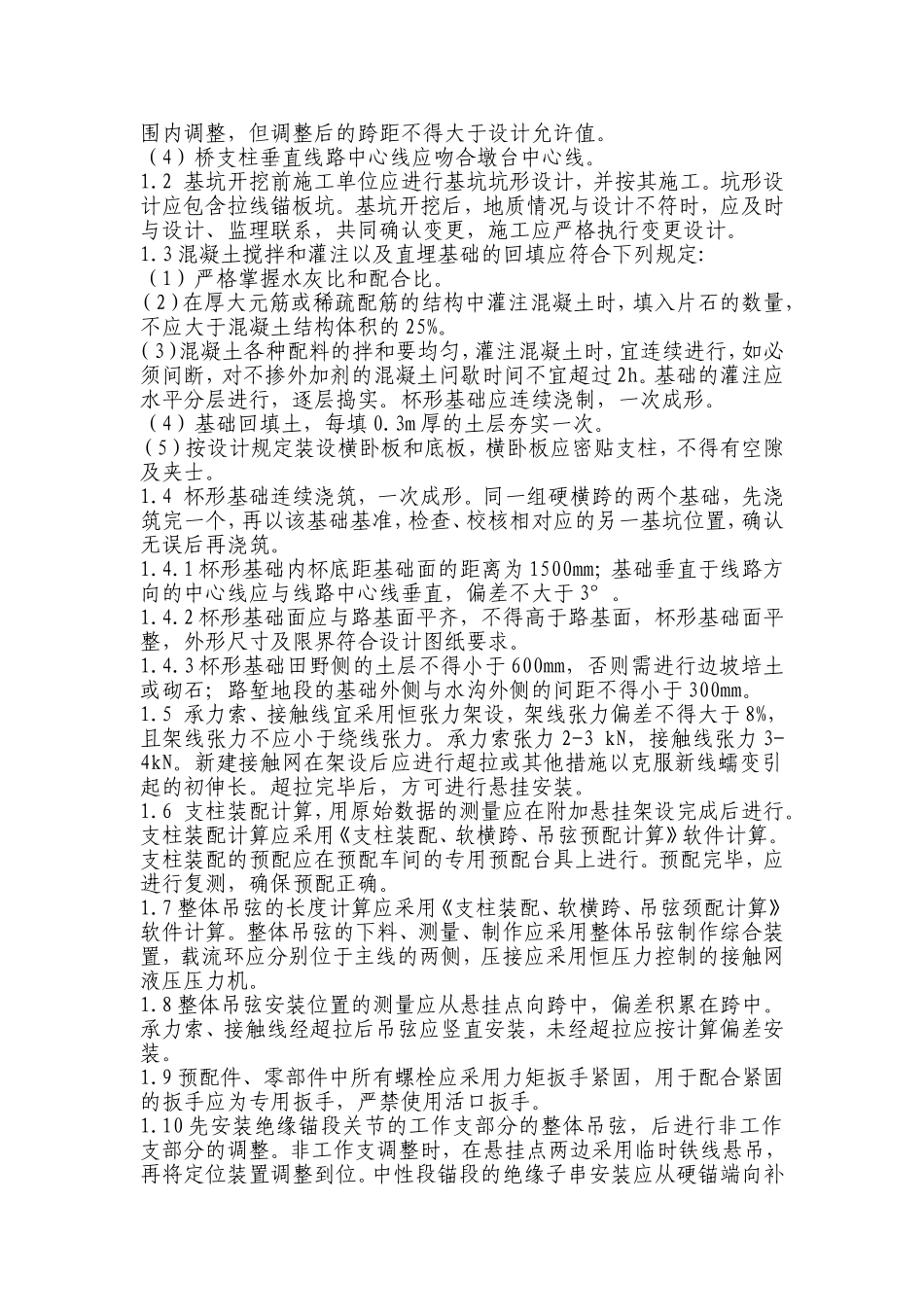

接触网验收标准一、在接触网工程交接的同时，施工单位应向运营部门交付下列电子版（1、2、3项）和书面竣工资料：（1）竣工工程数量表。（2）接触网供电分段示意图。（3）接触网车站、区间平面布置竣工图。（4）接触网装配图、设备零件图及安装曲线，接触线磨耗换算表。（5）工程施工记录（含隐蔽工程记录和确认后的轨面标准线、侧面限界、外轨超高记录）。（6）设备试验报告。（7）主要设备、零部件、金具、器材的技术规格、合格证、出厂试验记录、使用说明书；对在产品上显示不出工厂标志的器材（例如各种线索），应按生产厂家列出具体安装地点。（8）设计变更通知书。（9）跨越接触网的架空线路（主要包括架空线路位置、电压等级、导线高度、规格型号、产权单位及联系方式等）和跨线桥（主要包括跨线桥位置、最近的桥墩距线路中心的距离，跨线桥净高、接触网带电部分距跨线桥最小距离、产权单位及联系方式等）有关资料。在接触网投入运行时，牵引供电设备管理单位要建立起正常的生产秩序，制定各项原始记录和报表，并按时填报。牵引供电设备管理单位技术主管部门应有下列技术文件和资料：（1）第一条规定的竣工资料。（2）承力索、接触线的技术规格和接触线磨耗换算表。（3）接触网零部件的技术条件、试验方法及图册。（4）接触网有关标准（部标和国标）。（5）部、局颁发的有关规章和牵引供电设备管理单位自定的有关制度、办法和措施。（6）与相关单位的设备分界协议。（7）管内各车间、工区之间的设备分界及设备中各工种分工的规定。（8）轨面标准线（俗称“红线”）测量记录。（9）管内设备大修设计文件、设计审查意见及竣工报告。上述资料如有新文件下发，按新文件执行！1一般规定1.1接触网工程施工前应按设计文件对支柱杆位进行定测，并应符合下列规定:（1）纵向测量应以正线钢轨为依据，从设计规定的起源点或1号、2号道岔开始。杆位因地形、地物需调整跨距以避让时，跨距调整幅度为设计跨距的-2--+1m，调整后的跨距不得大于设计允许最大跨距；（2）站场横向测量中，同组软横跨支柱、硬横梁支柱中心的连线应与正线中心线垂直;（3）隧道口的起测点，为隧道口顶部水平线与线路中心线的交点；对隧道悬挂点、定位点测量定位时，遇有隧道伸缩缝，不同断涌接缝，石缝或明显渗水、漏水的地方应避开；悬挂点跨距可在+1——-2m的范围内调整，但调整后的跨距不得大于设计允许值。（4）桥支柱垂直线路中心线应吻合墩台中心线。1.2基坑开挖前施工单位应进行基坑坑形设计，并按其施工。坑形设计应包含拉线锚板坑。基坑开挖后，地质情况与设计不符时，应及时与设计、监理联系，共同确认变更，施工应严格执行变更设计。1.3混凝土搅拌和灌注以及直埋基础的回填应符合下列规定:（1）严格掌握水灰比和配合比。（2）在厚大元筋或稀疏配筋的结构中灌注混凝土时，填入片石的数量，不应大于混凝土结构体积的25%。（3）混凝土各种配料的拌和要均匀，灌注混凝土时，宜连续进行，如必须间断，对不掺外加剂的混凝土问歇时间不宜超过2h。基础的灌注应水平分层进行，逐层捣实。杯形基础应连续浇制，一次成形。（4）基础回填土，每填0.3m厚的土层夯实一次。（5）按设计规定装设横卧板和底板，横卧板应密贴支柱，不得有空隙及夹士。1.4杯形基础连续浇筑，一次成形。同一组硬横跨的两个基础，先浇筑完一个，再以该基础基准，检查、校核相对应的另一基坑位置，确认无误后再浇筑。1.4.1杯形基础内杯底距基础面的距离为1500mm；基础垂直于线路方向的中心线应与线路中心线垂直，偏差不大于3°。1.4.2杯形基础面应与路基面平齐，不得高于路基面，杯形基础面平整，外形尺寸及限界符合设计图纸要求。1.4.3杯形基础田野侧的土层不得小于600mm，否则需进行边坡培土或砌石；路堑地段的基础外侧与水沟外侧的间距不得小于300mm。1.5承力索、接触线宜采用恒张力架设，架线张力偏差不得大于8%，且架线张力不应小于绕线张力。承力索张力2-3kN，接触线张力3-4kN。新建接触网在架设后应进行超拉或其他措施以克服新线蠕变引起的初伸长。超拉完毕后，方可进行悬挂安装。1.6支柱装配计算，用原始数据的测量应在附加悬挂架设完成...
