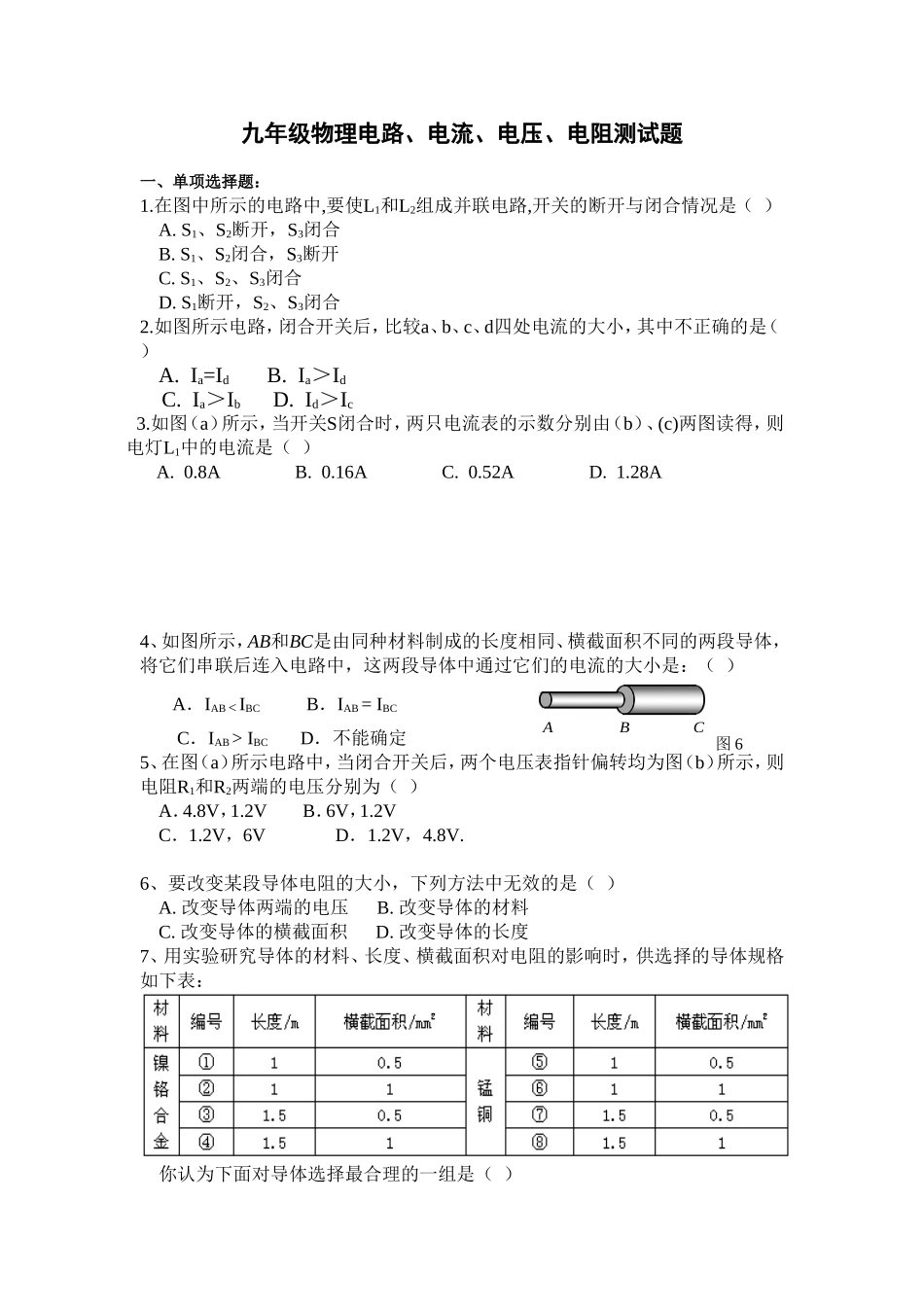

九年级物理电路、电流、电压、电阻测试题一、单项选择题：1.在图中所示的电路中,要使L1和L2组成并联电路,开关的断开与闭合情况是（）A.S1、S2断开，S3闭合B.S1、S2闭合，S3断开C.S1、S2、S3闭合D.S1断开，S2、S3闭合2.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（）A.Ia=IdB.Ia＞IdC.Ia＞IbD.Id＞Ic3.如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是（）A.0.8AB.0.16AC.0.52AD.1.28A4、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体中通过它们的电流的大小是：（）A．IABIBCD．不能确定5、在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V.6、要改变某段导体电阻的大小，下列方法中无效的是（）A.改变导体两端的电压B.改变导体的材料C.改变导体的横截面积D.改变导体的长度7、用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导体规格如下表：你认为下面对导体选择最合理的一组是（）BAC图6图20A.B.C.D.③④⑤⑥②③⑥⑦①⑤⑥⑦⑤⑥⑦⑧8、要将图8所示的滑动变阻器接在电路中与一个小灯泡串联，要求滑片P向B端滑动时小灯泡变暗，滑动变阻器接在电路中的两个接线柱应是（）A.C和DB.A和DC.C和BD.A和B9、如上图9所示，闭合开关S，滑动变阻器的滑片P向右移动时，电流表的示数将（）A.变大B.变小C.不变D.无法确定10、如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A.电源正极与a之间断路B.a、L1、b之间断路C.b、L2、c之间断路D.c与电源负极之间断路11.在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图象，从图中可以看出R1、R2的大小关系为（）A.R1＞R2B.R1＜R2C.R1=R2D.不能确定12、已知：R1
