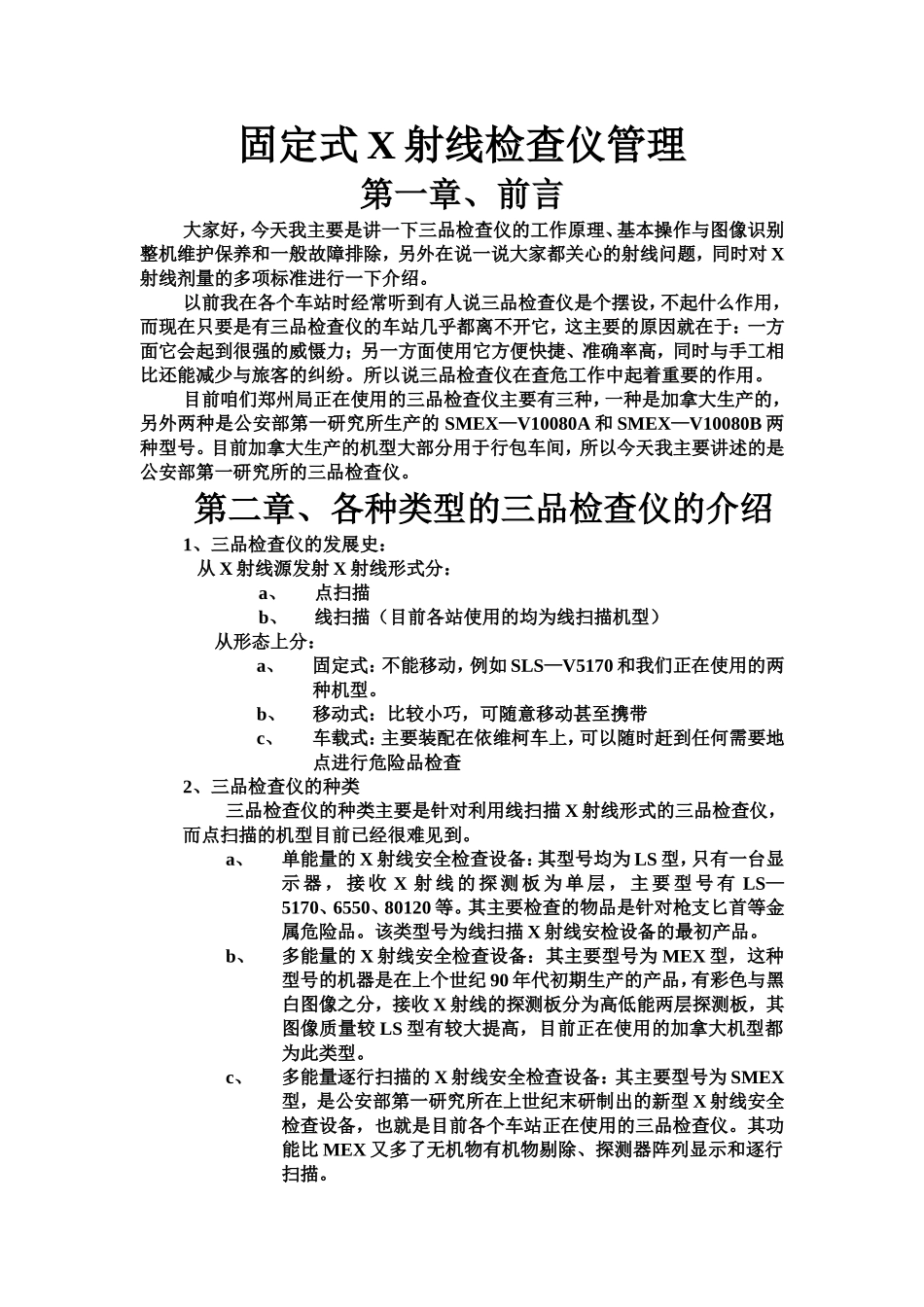

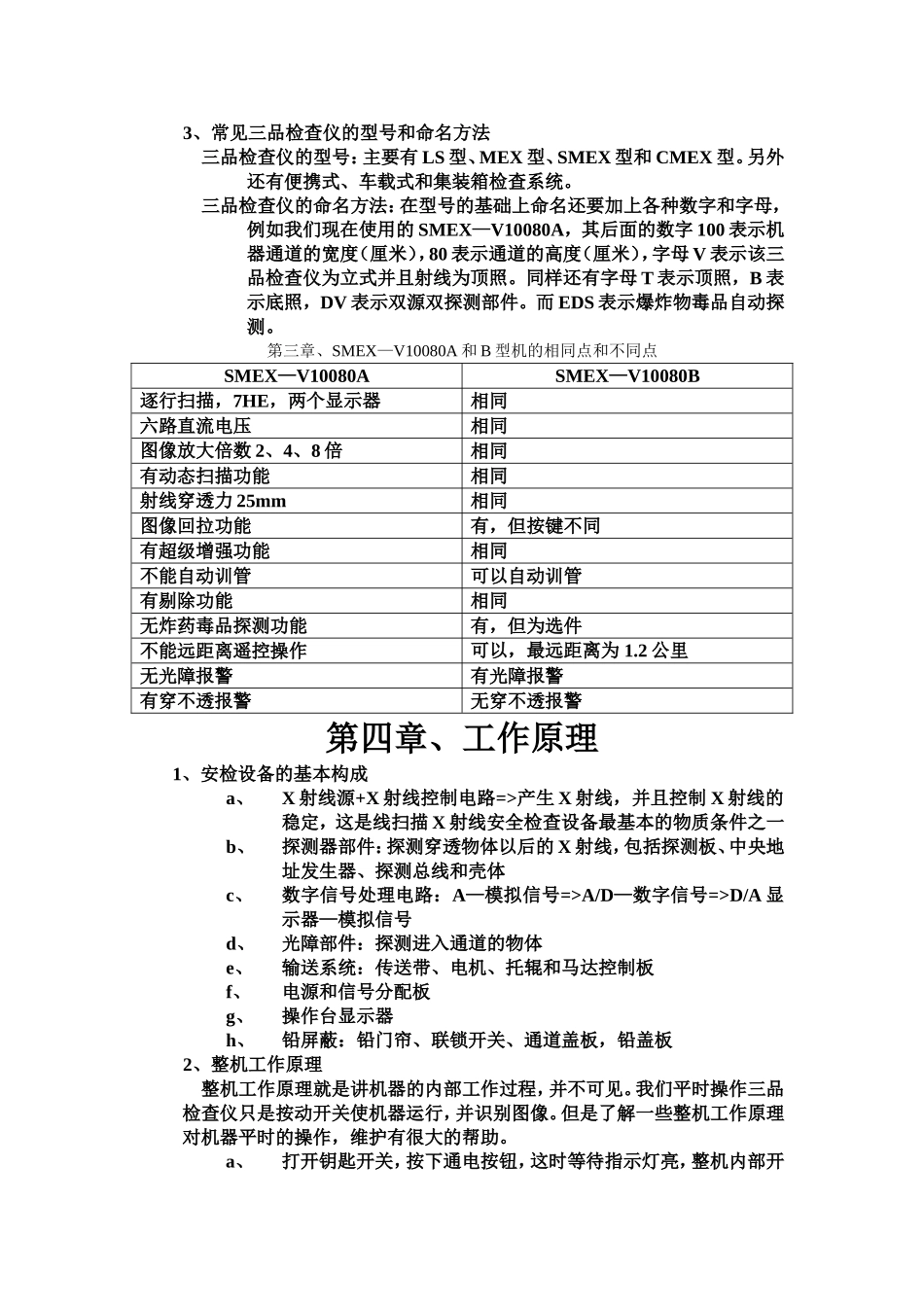

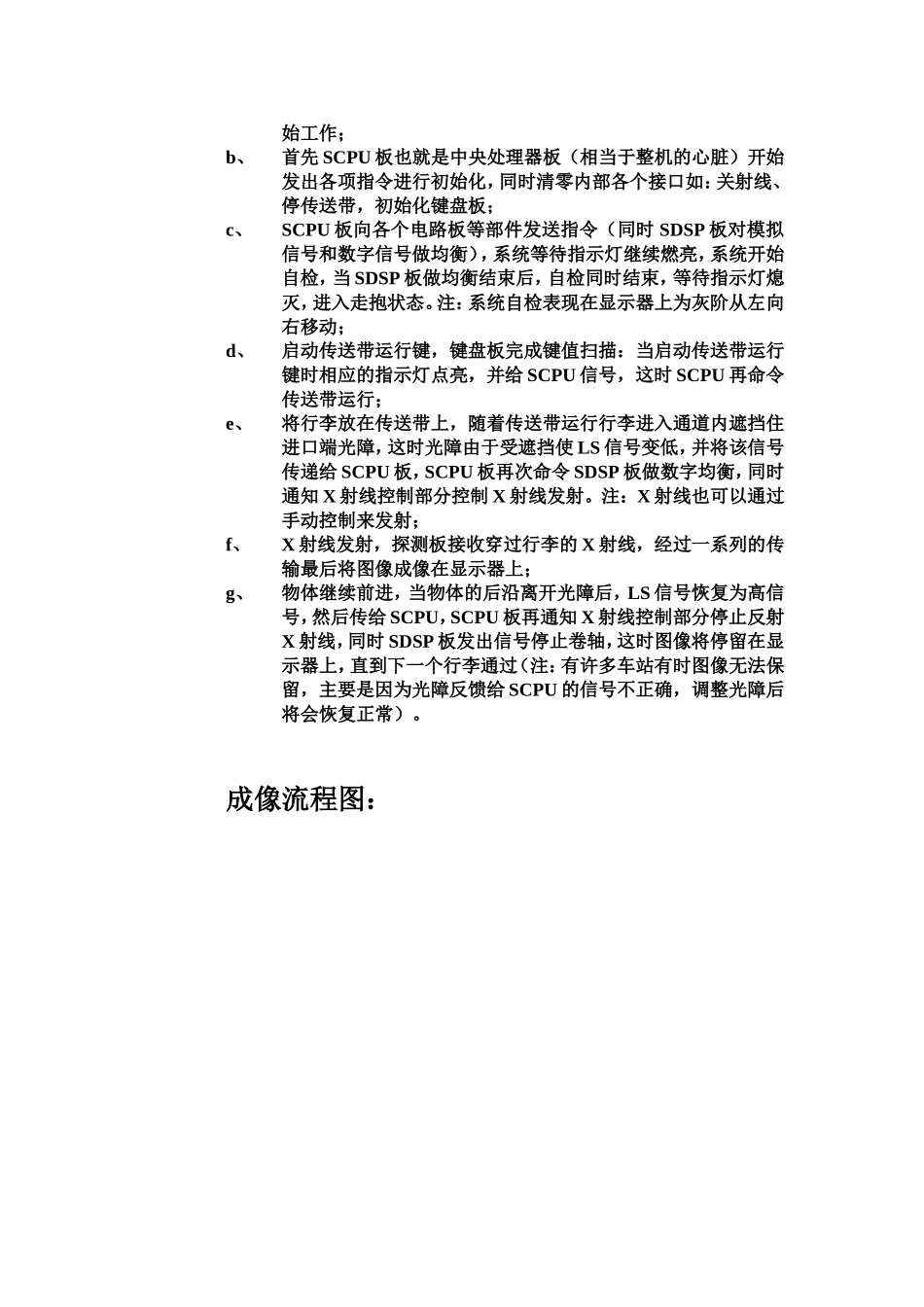

固定式X射线检查仪管理第一章、前言大家好，今天我主要是讲一下三品检查仪的工作原理、基本操作与图像识别整机维护保养和一般故障排除，另外在说一说大家都关心的射线问题，同时对X射线剂量的多项标准进行一下介绍。以前我在各个车站时经常听到有人说三品检查仪是个摆设，不起什么作用，而现在只要是有三品检查仪的车站几乎都离不开它，这主要的原因就在于：一方面它会起到很强的威慑力；另一方面使用它方便快捷、准确率高，同时与手工相比还能减少与旅客的纠纷。所以说三品检查仪在查危工作中起着重要的作用。目前咱们郑州局正在使用的三品检查仪主要有三种，一种是加拿大生产的，另外两种是公安部第一研究所生产的SMEX—V10080A和SMEX—V10080B两种型号。目前加拿大生产的机型大部分用于行包车间，所以今天我主要讲述的是公安部第一研究所的三品检查仪。第二章、各种类型的三品检查仪的介绍1、三品检查仪的发展史：从X射线源发射X射线形式分：a、点扫描b、线扫描（目前各站使用的均为线扫描机型）从形态上分：a、固定式：不能移动，例如SLS—V5170和我们正在使用的两种机型。b、移动式：比较小巧，可随意移动甚至携带c、车载式：主要装配在依维柯车上，可以随时赶到任何需要地点进行危险品检查2、三品检查仪的种类三品检查仪的种类主要是针对利用线扫描X射线形式的三品检查仪，而点扫描的机型目前已经很难见到。a、单能量的X射线安全检查设备：其型号均为LS型，只有一台显示器，接收X射线的探测板为单层，主要型号有LS—5170、6550、80120等。其主要检查的物品是针对枪支匕首等金属危险品。该类型号为线扫描X射线安检设备的最初产品。b、多能量的X射线安全检查设备：其主要型号为MEX型，这种型号的机器是在上个世纪90年代初期生产的产品，有彩色与黑白图像之分，接收X射线的探测板分为高低能两层探测板，其图像质量较LS型有较大提高，目前正在使用的加拿大机型都为此类型。c、多能量逐行扫描的X射线安全检查设备：其主要型号为SMEX型，是公安部第一研究所在上世纪末研制出的新型X射线安全检查设备，也就是目前各个车站正在使用的三品检查仪。其功能比MEX又多了无机物有机物剔除、探测器阵列显示和逐行扫描。3、常见三品检查仪的型号和命名方法三品检查仪的型号：主要有LS型、MEX型、SMEX型和CMEX型。另外还有便携式、车载式和集装箱检查系统。三品检查仪的命名方法：在型号的基础上命名还要加上各种数字和字母，例如我们现在使用的SMEX—V10080A，其后面的数字100表示机器通道的宽度（厘米），80表示通道的高度（厘米），字母V表示该三品检查仪为立式并且射线为顶照。同样还有字母T表示顶照，B表示底照，DV表示双源双探测部件。而EDS表示爆炸物毒品自动探测。第三章、SMEX—V10080A和B型机的相同点和不同点SMEX—V10080ASMEX—V10080B逐行扫描，7HE，两个显示器相同六路直流电压相同图像放大倍数2、4、8倍相同有动态扫描功能相同射线穿透力25mm相同图像回拉功能有，但按键不同有超级增强功能相同不能自动训管可以自动训管有剔除功能相同无炸药毒品探测功能有，但为选件不能远距离遥控操作可以，最远距离为1.2公里无光障报警有光障报警有穿不透报警无穿不透报警第四章、工作原理1、安检设备的基本构成a、X射线源+X射线控制电路=>产生X射线，并且控制X射线的稳定，这是线扫描X射线安全检查设备最基本的物质条件之一b、探测器部件：探测穿透物体以后的X射线，包括探测板、中央地址发生器、探测总线和壳体c、数字信号处理电路：A—模拟信号=>A/D—数字信号=>D/A显示器—模拟信号d、光障部件：探测进入通道的物体e、输送系统：传送带、电机、托辊和马达控制板f、电源和信号分配板g、操作台显示器h、铅屏蔽：铅门帘、联锁开关、通道盖板，铅盖板2、整机工作原理整机工作原理就是讲机器的内部工作过程，并不可见。我们平时操作三品检查仪只是按动开关使机器运行，并识别图像。但是了解一些整机工作原理对机器平时的操作，维护有很大的帮助。a、打开钥匙开关，按下通电按钮，这时等待指示灯亮，整机内部开始工作；b、首先SCPU板也就是中央处理器板（相当于整机的心脏）开始发出各项指令进...
