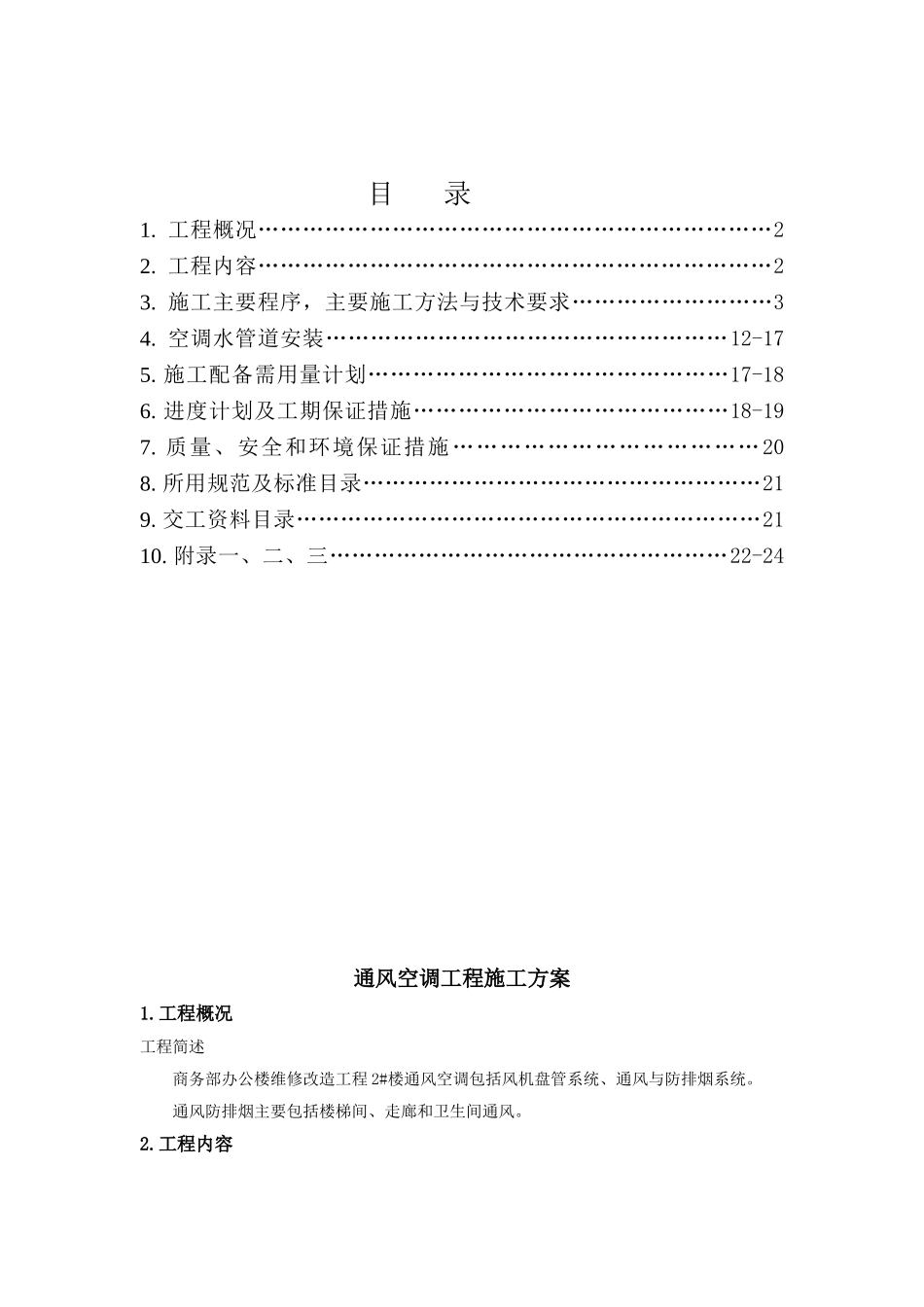

目录1.工程概况……………………………………………………………22.工程内容……………………………………………………………23.施工主要程序，主要施工方法与技术要求………………………34.空调水管道安装………………………………………………12-175.施工配备需用量计划…………………………………………17-186.进度计划及工期保证措施……………………………………18-197.质量、安全和环境保证措施…………………………………208.所用规范及标准目录………………………………………………219.交工资料目录………………………………………………………2110.附录一、二、三………………………………………………22-24通风空调工程施工方案1.工程概况工程简述商务部办公楼维修改造工程2#楼通风空调包括风机盘管系统、通风与防排烟系统。通风防排烟主要包括楼梯间、走廊和卫生间通风。2.工程内容风管所采用的材料及连接方式序号通风管道系统管道部位材质接口备注1通风风道吊顶或竖井内镀锌钢板法兰连接2消防排烟风管吊顶或竖井内镀锌钢板焊接或法兰连接离心玻璃面板，双面铝箔防潮贴面3空调水管道D≥50管井内无缝钢管焊接橡塑管壳保温4空调水管道D<50管井或吊顶内镀锌钢管丝扣连接橡塑管壳保温主要工程量序号物资名称单位数量备注1镀锌钢板㎡20002无缝钢管m35003镀锌钢管m55004各类风阀、风口个1005各类空调水阀门个15006空气处理机组台17各类风机台78空气幕台89风机盘管台6173.施工主要程序、主要施工方法与技术要求1）施工主要程序通风空调施工程序：熟悉审查图纸→施工机具和人员准备→配合土建预留预埋→风管及支吊架制作、放线、吊杆（支架）安装→风管与部件制作→风管与部件安装→风管漏风量测试→空调设备安装→安装粗、中效过滤器→风口安装→空调设备试运转→空调系统调试2）熟悉审查图纸施工之前要组织各专业技术人员图纸会审，找出图纸存在的问题及各专业交叉打架的部位，同时要组织作业班组熟悉施工图纸，并做好进场教育、技术交底和安全交底。3）施工机具和人员准备工程开工之前根据工程进度计划做好人员的调配和工程所需机具的进厂计划，以保证工程按期完成。4）配合土建预留预埋根据土建进度和施工图纸做好风管支架的预埋和风管穿墙、楼板洞的预留。5）风管支吊架放线、制作及安装（1）依据施工图纸及现场实际情况，放出风管安装的中心线，确定出风管支吊架位置、形式及数量。（2）吊架制作时吊杆要平直，螺纹应完整、光洁。吊杆拼接可采用螺纹连接或焊接。螺纹连接任一端的连接螺纹均应长于吊杆直径，并有防松动措施，焊接拼接宜采用搭接，搭接长度不应少于吊杆直径的6倍，并应在两侧满焊。支吊架上螺孔应采用机械加工，不得用气割开孔。（3）支吊架型钢的切断和打孔。型钢的切断使用砂轮切割机切割，切割后用磨光机去除切割处毛刺,使用台钻钻孔。支架的焊缝必须饱满，保证具有足够的承载能力。（4）风管支架制作完毕后根据土建工程进度做好支架在砖墙和混凝土墙内的预埋工作，支吊架的预埋件或膨胀螺栓埋入部分不得刷油漆，并要除净油污。（5）风管支吊架制作完毕后安装前要依据设计及现行国家规范要求刷漆防腐。（6）靠墙或靠柱安装的水平风管采用斜撑支架，不靠墙安装的水平风管采用托底吊架。支吊架型式如下图：靠墙或靠柱安装的水平风管斜撑支架示意图不靠墙安装的水平风管托底吊架（7）风管的末端、转弯处、与部件及设备连接处要设置防止摆动的固定点。矩型风管抱箍支架要紧贴风管，折角要平直，连接处要留有螺栓收紧的距离；圆形风管抱箍圆弧要均匀且与于风管外径相一致，抱箍要能箍紧风管。（8）风管安装时要及时进行支架的固定和调整，其位置应正确，受力应均匀。（9）支吊架不得设置在风口、阀门、检查门及自控机构处，吊杆不宜直接固定在法兰上。（10）风管支吊架的间距要符合下列规定：风管水平安装，直径或长边尺寸小于400mm时，间距不应大于4m；大于或等于400mm时，不应大于3m。风管垂直安装，间距不应大于4m，但每根立管的固定件不应小于2个。6）风管与部件制作本工程因工期较紧，空调风管制作采用无法兰连接风管，竖井风管采用法兰风管。无法兰风...
