节能与降耗技术升级 综合管网改造工程施工组织设计VIP免费

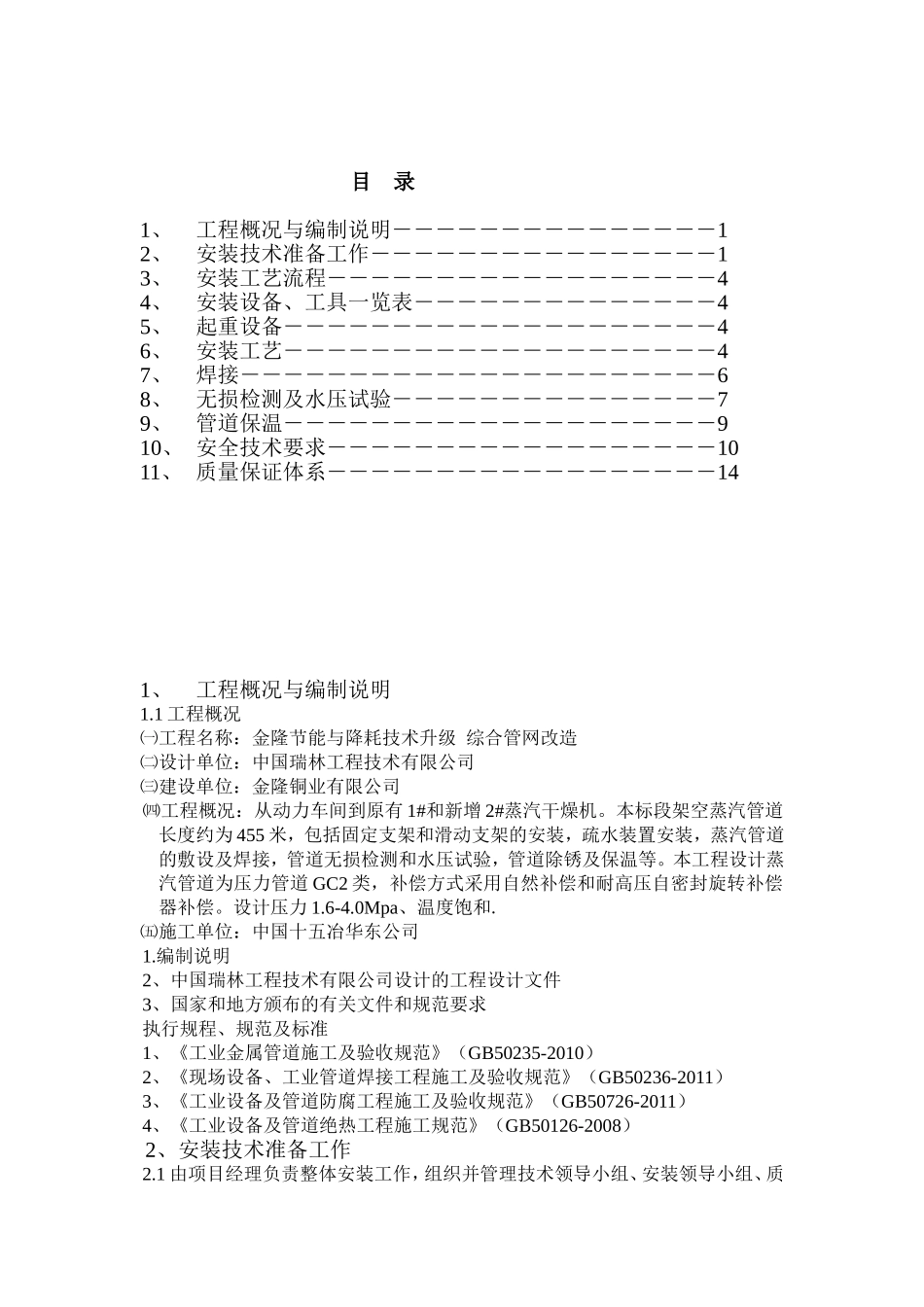

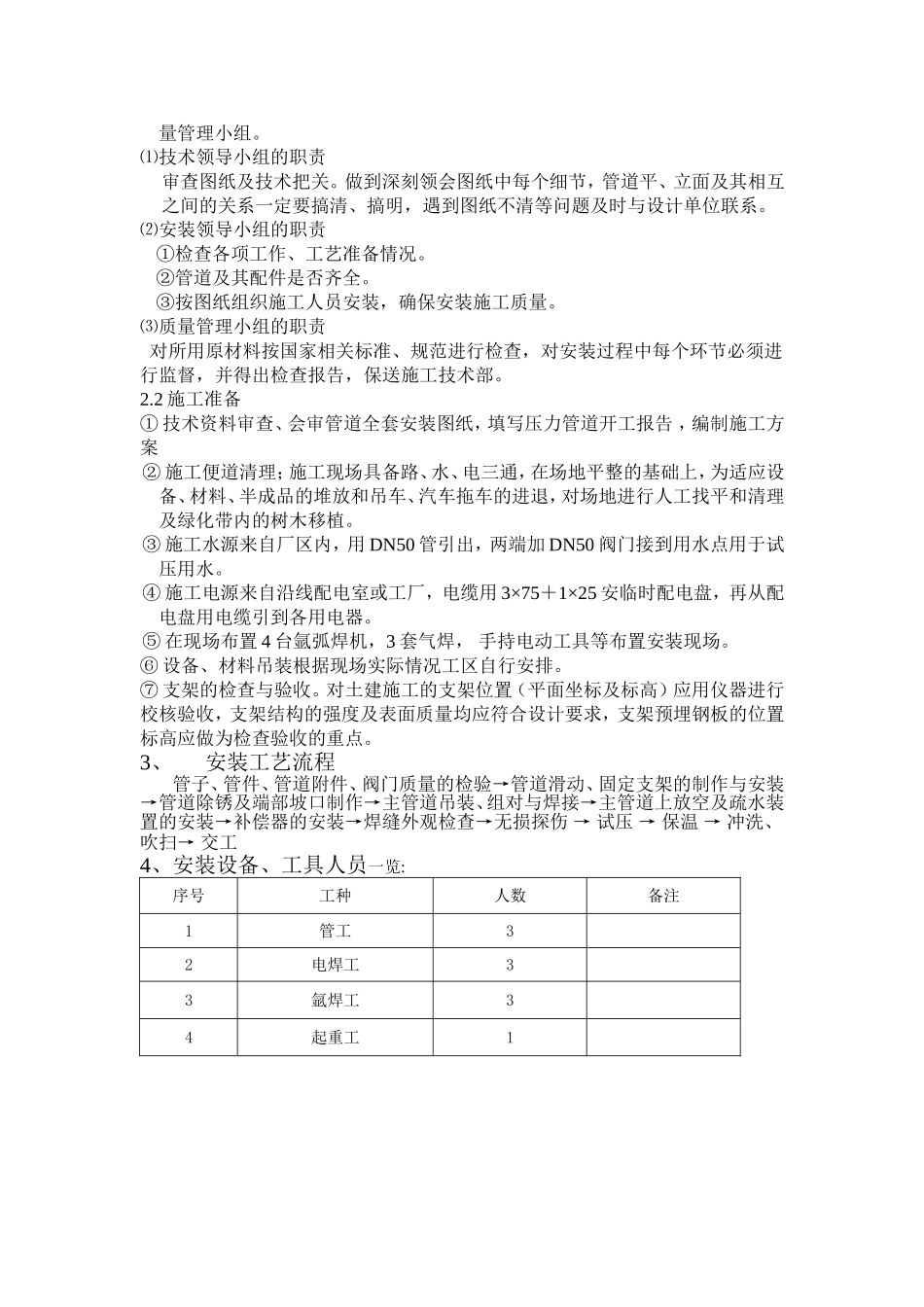

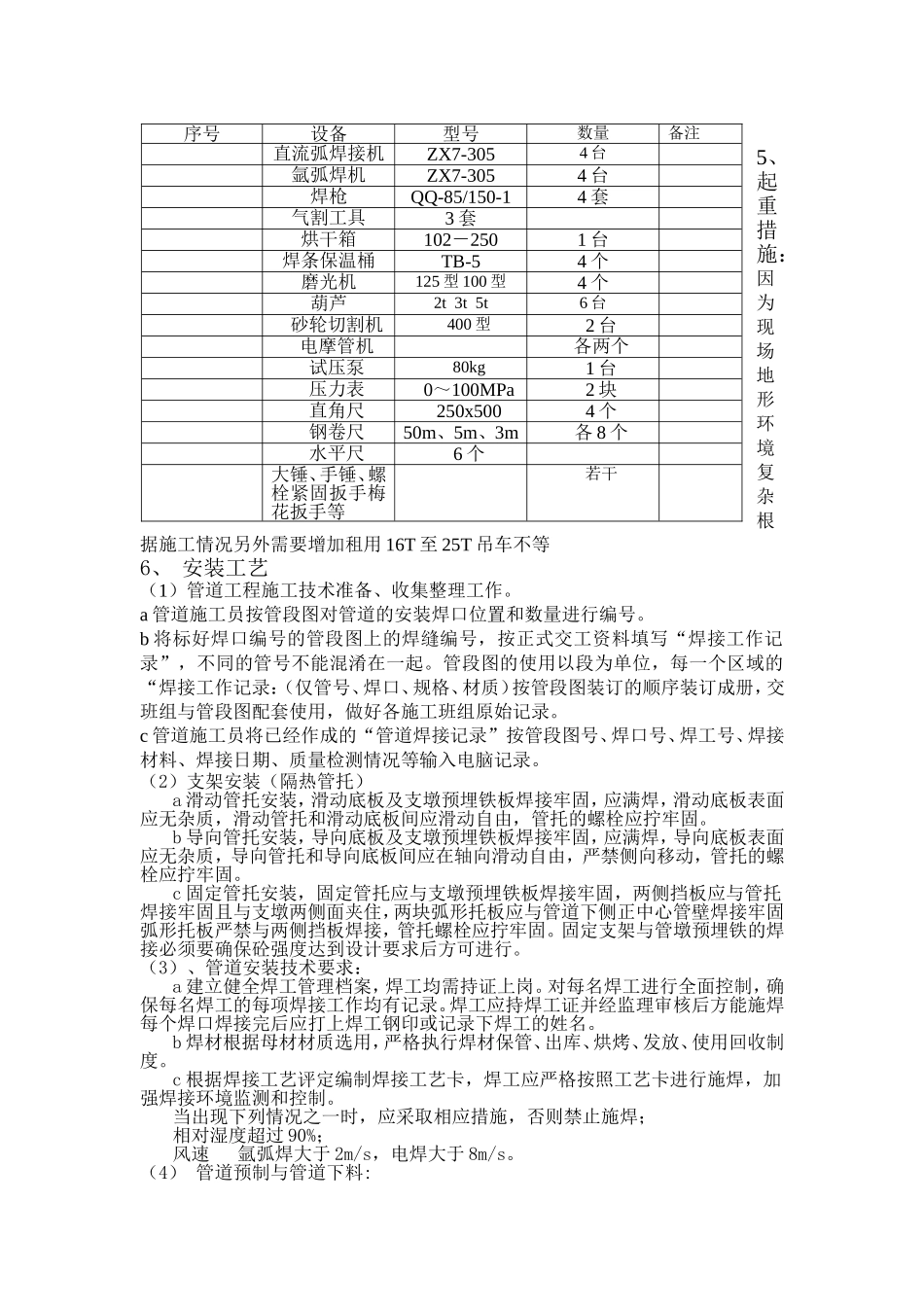

目录1、工程概况与编制说明―――――――――――――――12、安装技术准备工作――――――――――――――――13、安装工艺流程――――――――――――――――――44、安装设备、工具一览表――――――――――――――45、起重设备――――――――――――――――――――46、安装工艺――――――――――――――――――――47、焊接――――――――――――――――――――――68、无损检测及水压试验―――――――――――――――79、管道保温――――――――――――――――――――910、安全技术要求――――――――――――――――――1011、质量保证体系――――――――――――――――――141、工程概况与编制说明1.1工程概况㈠工程名称：金隆节能与降耗技术升级综合管网改造㈡设计单位：中国瑞林工程技术有限公司㈢建设单位：金隆铜业有限公司㈣工程概况：从动力车间到原有1#和新增2#蒸汽干燥机。本标段架空蒸汽管道长度约为455米，包括固定支架和滑动支架的安装，疏水装置安装，蒸汽管道的敷设及焊接，管道无损检测和水压试验，管道除锈及保温等。本工程设计蒸汽管道为压力管道GC2类，补偿方式采用自然补偿和耐高压自密封旋转补偿器补偿。设计压力1.6-4.0Mpa、温度饱和.㈤施工单位：中国十五冶华东公司1.编制说明2、中国瑞林工程技术有限公司设计的工程设计文件3、国家和地方颁布的有关文件和规范要求执行规程、规范及标准1、《工业金属管道施工及验收规范》（GB50235-2010）2、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）3、《工业设备及管道防腐工程施工及验收规范》（GB50726-2011）4、《工业设备及管道绝热工程施工规范》（GB50126-2008）2、安装技术准备工作2.1由项目经理负责整体安装工作，组织并管理技术领导小组、安装领导小组、质量管理小组。⑴技术领导小组的职责审查图纸及技术把关。做到深刻领会图纸中每个细节，管道平、立面及其相互之间的关系一定要搞清、搞明，遇到图纸不清等问题及时与设计单位联系。⑵安装领导小组的职责①检查各项工作、工艺准备情况。②管道及其配件是否齐全。③按图纸组织施工人员安装，确保安装施工质量。⑶质量管理小组的职责对所用原材料按国家相关标准、规范进行检查，对安装过程中每个环节必须进行监督，并得出检查报告，保送施工技术部。2.2施工准备①技术资料审查、会审管道全套安装图纸，填写压力管道开工报告，编制施工方案②施工便道清理；施工现场具备路、水、电三通，在场地平整的基础上，为适应设备、材料、半成品的堆放和吊车、汽车拖车的进退，对场地进行人工找平和清理及绿化带内的树木移植。③施工水源来自厂区内，用DN50管引出，两端加DN50阀门接到用水点用于试压用水。④施工电源来自沿线配电室或工厂，电缆用3×75＋1×25安临时配电盘，再从配电盘用电缆引到各用电器。⑤在现场布置4台氩弧焊机，3套气焊，手持电动工具等布置安装现场。⑥设备、材料吊装根据现场实际情况工区自行安排。⑦支架的检查与验收。对土建施工的支架位置（平面坐标及标高）应用仪器进行校核验收，支架结构的强度及表面质量均应符合设计要求，支架预埋钢板的位置标高应做为检查验收的重点。3、安装工艺流程管子、管件、管道附件、阀门质量的检验→管道滑动、固定支架的制作与安装→管道除锈及端部坡口制作→主管道吊装、组对与焊接→主管道上放空及疏水装置的安装→补偿器的安装→焊缝外观检查→无损探伤→试压→保温→冲洗、吹扫→交工4、安装设备、工具人员一览:序号工种人数备注1管工32电焊工33氩焊工34起重工15、起重措施：因为现场地形环境复杂根据施工情况另外需要增加租用16T至25T吊车不等6、安装工艺（1）管道工程施工技术准备、收集整理工作。a管道施工员按管段图对管道的安装焊口位置和数量进行编号。b将标好焊口编号的管段图上的焊缝编号，按正式交工资料填写“焊接工作记录”，不同的管号不能混淆在一起。管段图的使用以段为单位，每一个区域的“焊接工作记录：（仅管号、焊口、规格、材质）按管段图装订的顺序装订成册，交班组与管段图配套使用，做好各施工班组原始记录。c管道...
