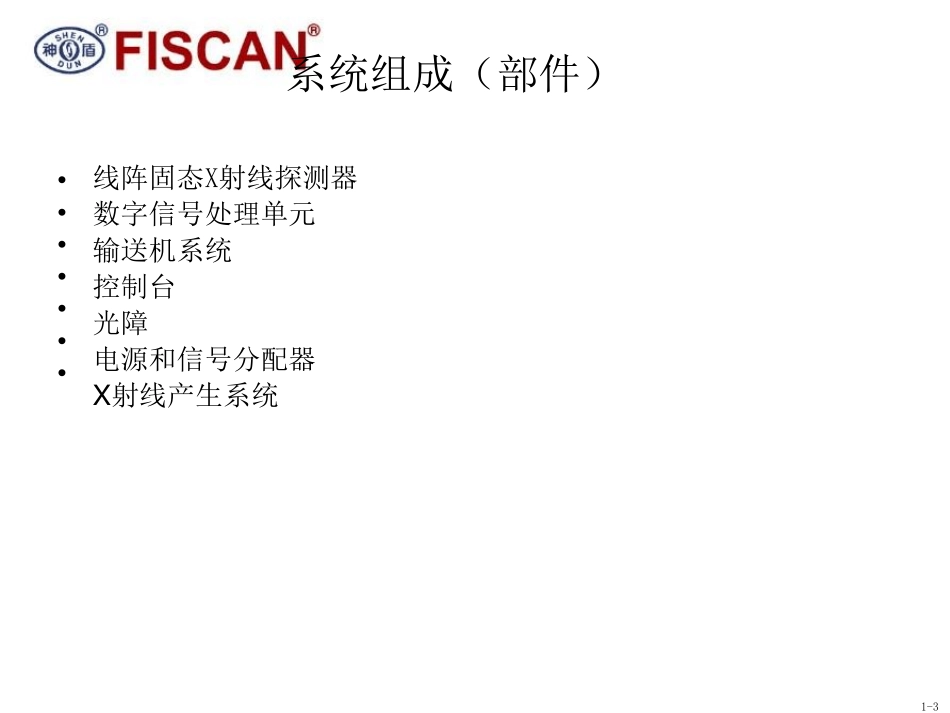

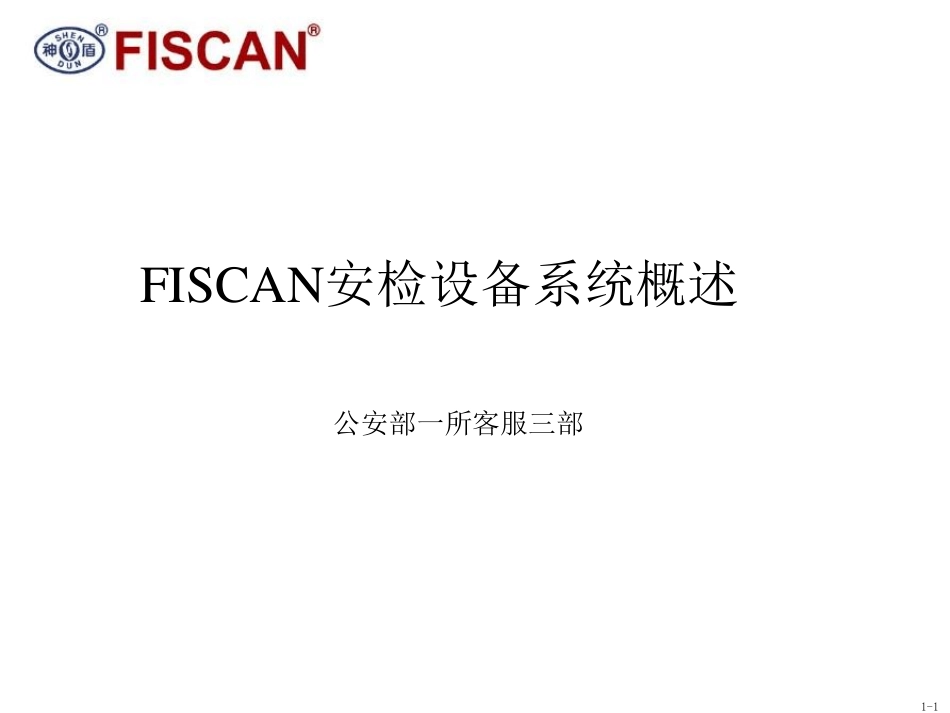

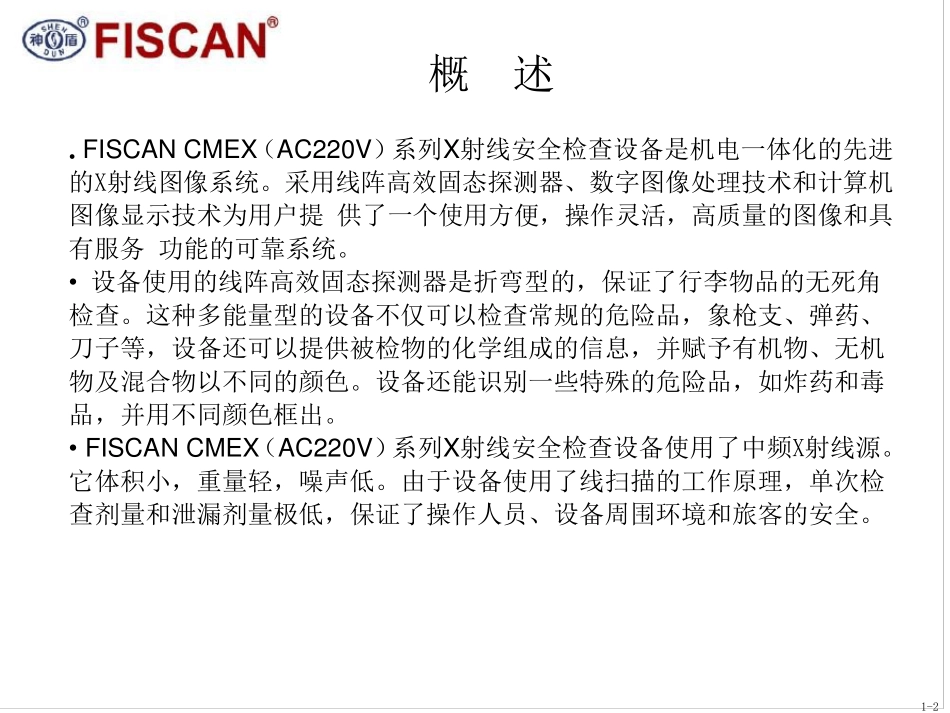

FISCAN安检设备系统概述 公安部一所客服三部 1-1 概 述 • FISCAN CMEX（AC220V）系列X射线安全检查设备是机电一体化的先进的X射线图像系统。采用线阵高效固态探测器、数字图像处理技术和计算机图像显示技术为用户提 供了一个使用方便，操作灵活，高质量的图像和具有服务 功能的可靠系统。 • 设备使用的线阵高效固态探测器是折弯型的，保证了行李物品的无死角检查。这种多能量型的设备不仅可以检查常规的危险品，象枪支、弹药、刀子等，设备还可以提供被检物的化学组成的信息，并赋予有机物、无机物及混合物以不同的颜色。设备还能识别一些特殊的危险品，如炸药和毒品，并用不同颜色框出。 • FISCAN CMEX（AC220V）系列X射线安全检查设备使用了中频X射线源。它体积小，重量轻，噪声低。由于设备使用了线扫描的工作原理，单次检查剂量和泄漏剂量极低，保证了操作人员、设备周围环境和旅客的安全。 1-2 系统组成（部件） • • • • • • • 线阵固态X射线探测器 数字信号处理单元 输送机系统 控制台 光障 电源和信号分配器 X射线产生系统 1-3 系统组成（功能） • • • • • • • • • • 系统上电（强电） 直流电压产生器（直流低压） 电源和信号分配器 光障系统（包裹传感器系统） 输送系统（电动滚筒、输送带） 控制系统（键盘控制和系统控制） X射线产生系统（X射线源和X射线控制器） 线阵固态探测器 数字图像处理器 计算机系统 1-4 系统方框图 X射线源 垂直X 射线束 彩色、 黑白 数字图像处理器 计算机 显示器各一台 X射线控制器 探测器 控制键盘 线阵探测器 中央地址 发生器 NDSP CCPU 计算机 显示器 线阵固体 X 射线 探测器部件 图像处理器 计算机系统 1-5 线扫描工作原理 • 设备是借助于输送带将被检查行李送入X射线检查通道而完成检查的。进入通 道的行李将阻挡包裹检测传感器（光障），检测信号被送往系统控制单元， 产生X射线触发信号，触发X射线源发射X射线束。由于FISCAN CMEX系统 采用了线扫描的工作原理，当被检物被检查时，一束经过准直器的非常薄的 扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安 装在通道内的双能量半导体探测器。这种高效半导体探测器把X射线转变为电 信号，这些很弱的电流信号被放大，并送到信号处理机箱作进一步处理。 1-6
