安装工程案例题

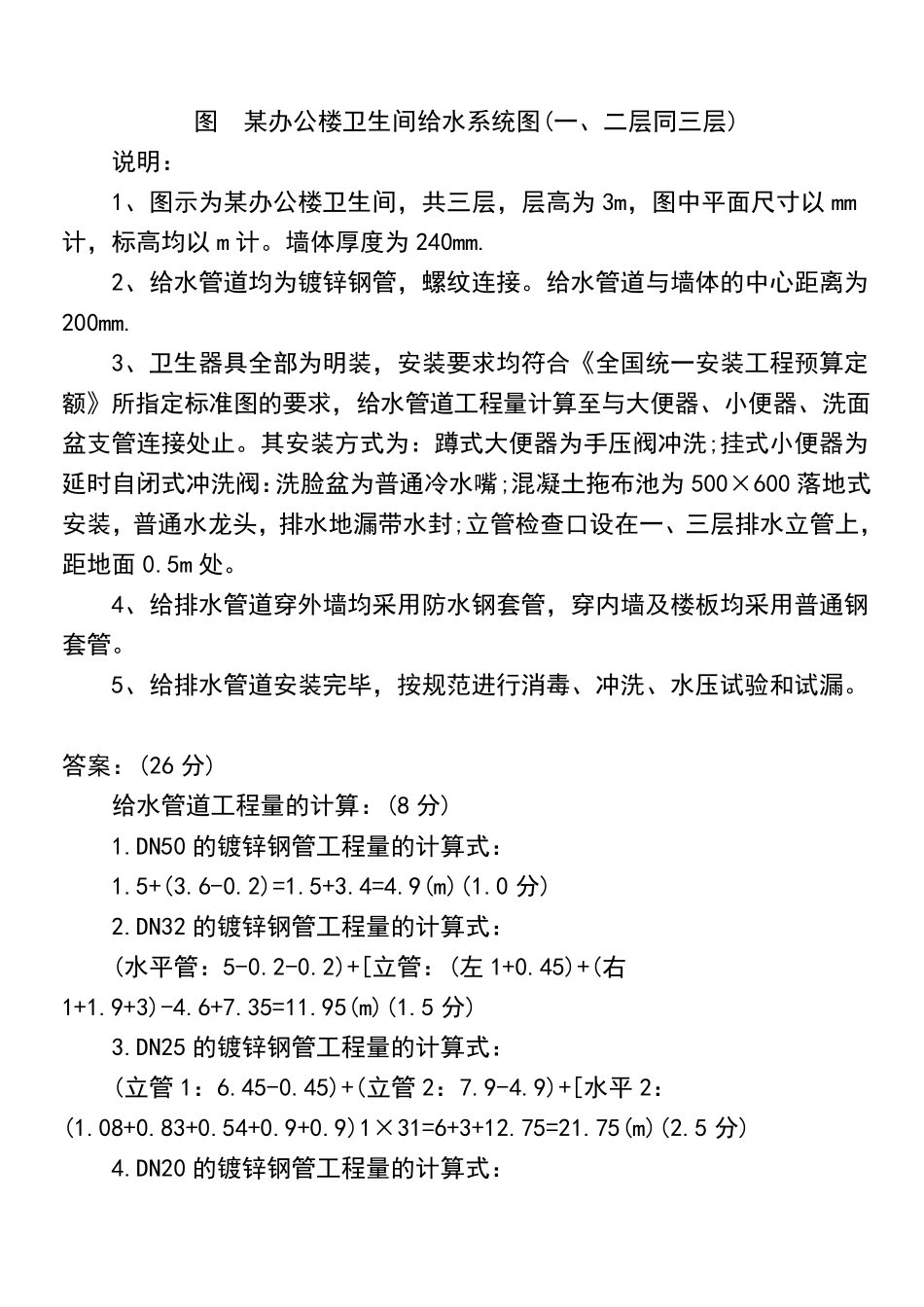

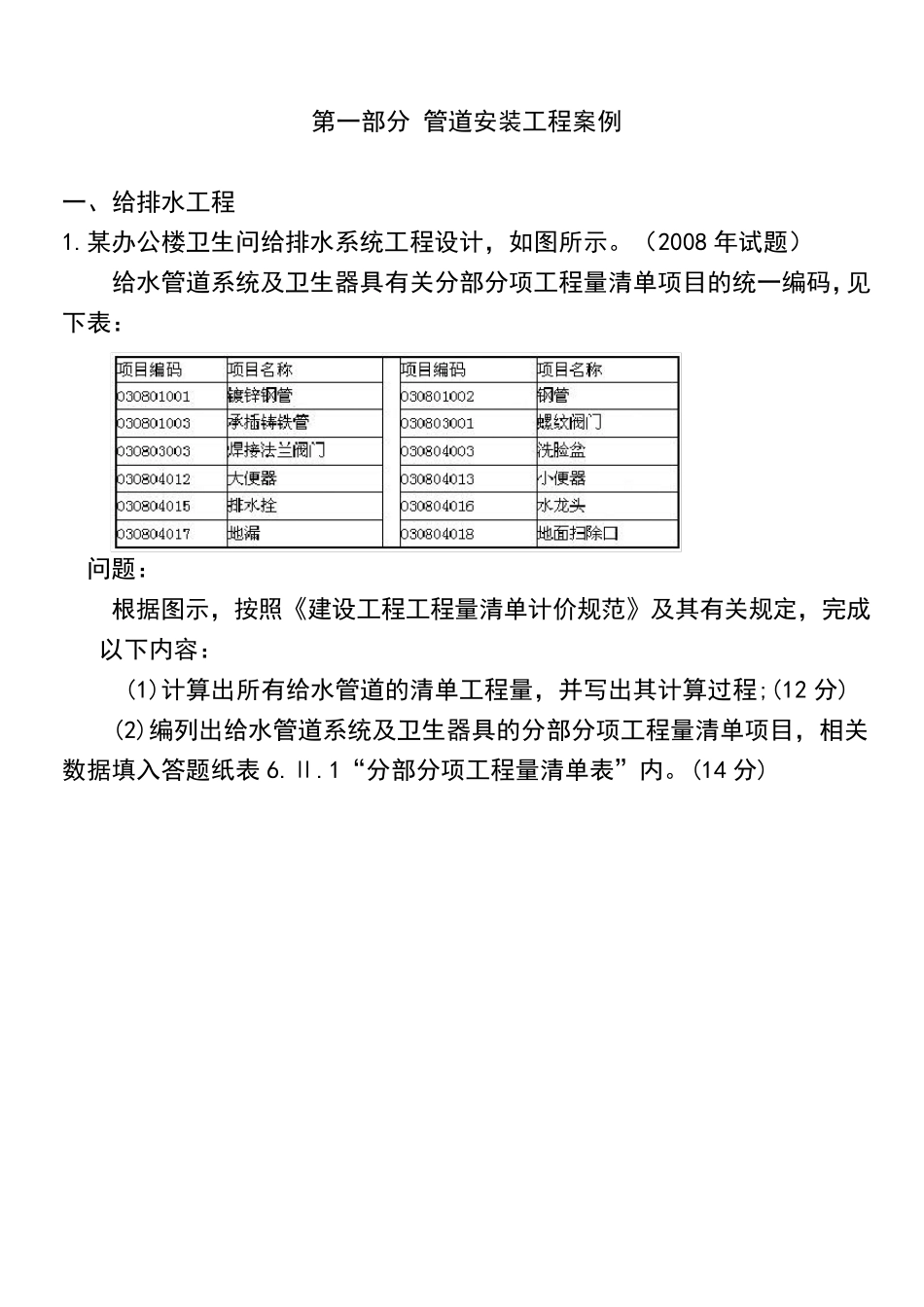

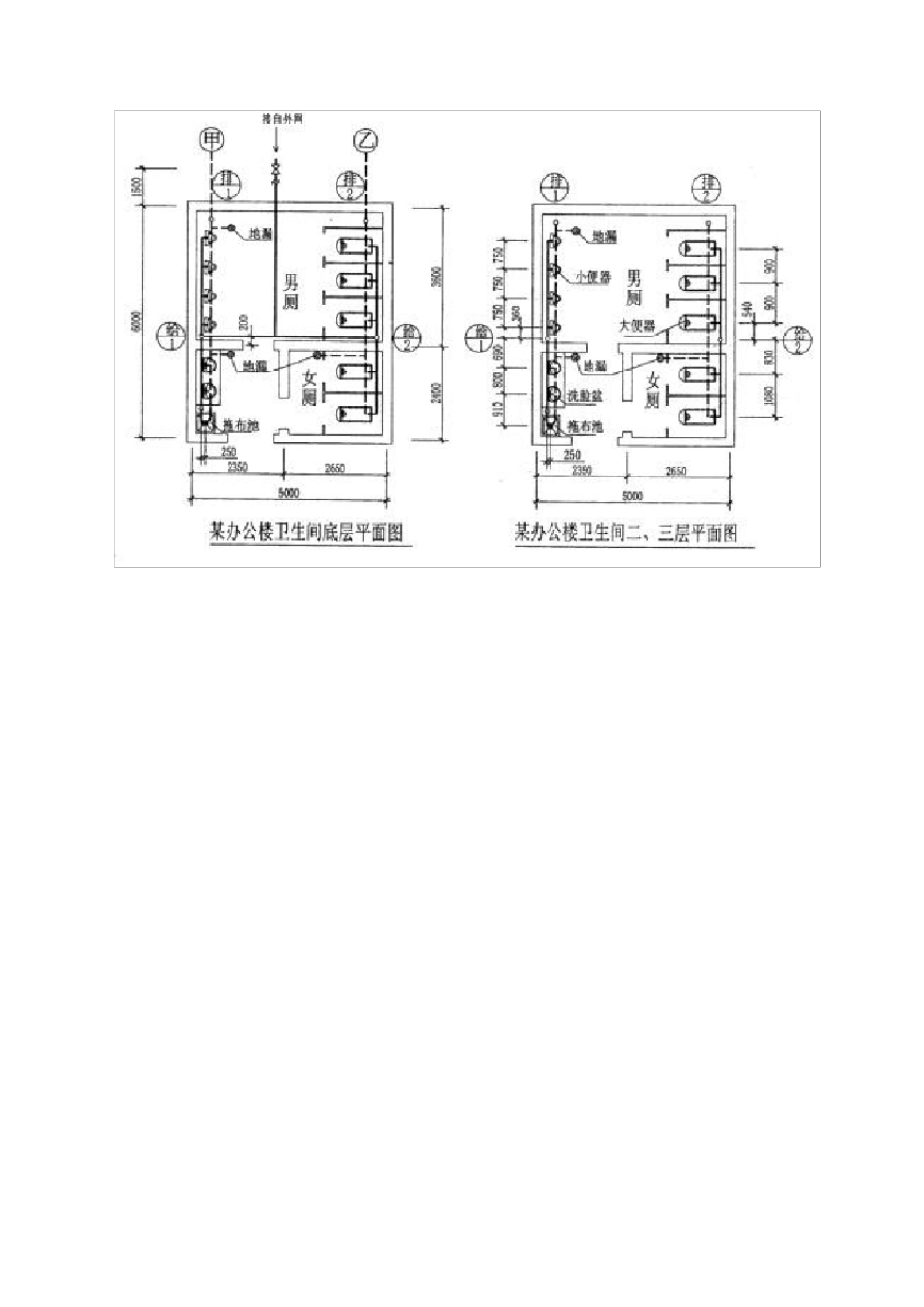

第一部分 管道安装工程案例 一、给排水工程 1.某办公楼卫生问给排水系统工程设计，如图所示。（2008 年试题） 给水管道系统及卫生器具有关分部分项工程量清单项目的统一编码，见下表： 问题： 根据图示，按照《建设工程工程量清单计价规范》及其有关规定，完成以下内容： (1)计算出所有给水管道的清单工程量，并写出其计算过程;(12 分) (2)编列出给水管道系统及卫生器具的分部分项工程量清单项目，相关数据填入答题纸表6.Ⅱ.1“分部分项工程量清单表”内。(14 分) 图 某办公楼卫生间给水系统图(一、二层同三层) 说明： 1、图示为某办公楼卫生间，共三层，层高为3m，图中平面尺寸以mm计，标高均以m 计。墙体厚度为240mm. 2、给水管道均为镀锌钢管，螺纹连接。给水管道与墙体的中心距离为200mm. 3、卫生器具全部为明装，安装要求均符合《全国统一安装工程预算定额》所指定标准图的要求，给水管道工程量计算至与大便器、小便器、洗面盆支管连接处止。其安装方式为：蹲式大便器为手压阀冲洗;挂式小便器为延时自闭式冲洗阀：洗脸盆为普通冷水嘴;混凝土拖布池为500×600 落地式安装，普通水龙头，排水地漏带水封;立管检查口设在一、三层排水立管上，距地面0.5m 处。 4、给排水管道穿外墙均采用防水钢套管，穿内墙及楼板均采用普通钢套管。 5、给排水管道安装完毕，按规范进行消毒、冲洗、水压试验和试漏。 答案：(26 分) 给水管道工程量的计算：(8 分) 1.DN50 的镀锌钢管工程量的计算式： 1.5+(3.6-0.2)=1.5+3.4=4.9(m)(1.0 分) 2.DN32 的镀锌钢管工程量的计算式： (水平管：5-0.2-0.2)+[立管：(左 1+0.45)+(右1+1.9+3)-4.6+7.35=11.95(m)(1.5 分) 3.DN25 的镀锌钢管工程量的计算式： (立管1：6.45-0.45)+(立管2：7.9-4.9)+[水平2：(1.08+0.83+0.54+0.9+0.9)1×31=6+3+12.75=21.75(m)(2.5 分) 4.DN20 的镀锌钢管工程量的计算式： (立管7.2-6.45)+[水平管(0.69+0.8)+(0.36+0.75+0.75)] ×3 =0.75+10.05=10.8(m)(2.0 分) 5.DN15 的镀锌钢管工程量的计算式： [0.91+0.25+(6.8-6.45)+0.751×3-2.26×3=6.78(m)(1.0 分) 表 6. Ⅱ.1 分部分项工程量清单(18 分) 序号 项目编码 项目名称 计量单位 工程数量 1 2 3 4 5 1 030801001001 室内给水管道 DN50 镀锌钢管 螺纹连接 普通钢套管 （0.5 分） m 4.9 （0.5 分） 2 030801001002 室内给水管道 DN32 镀锌钢管 螺纹连接 普...
