安装玻璃幕墙的外架搭设方案

安装玻璃幕墙的外架搭设方案_第1页
1/7

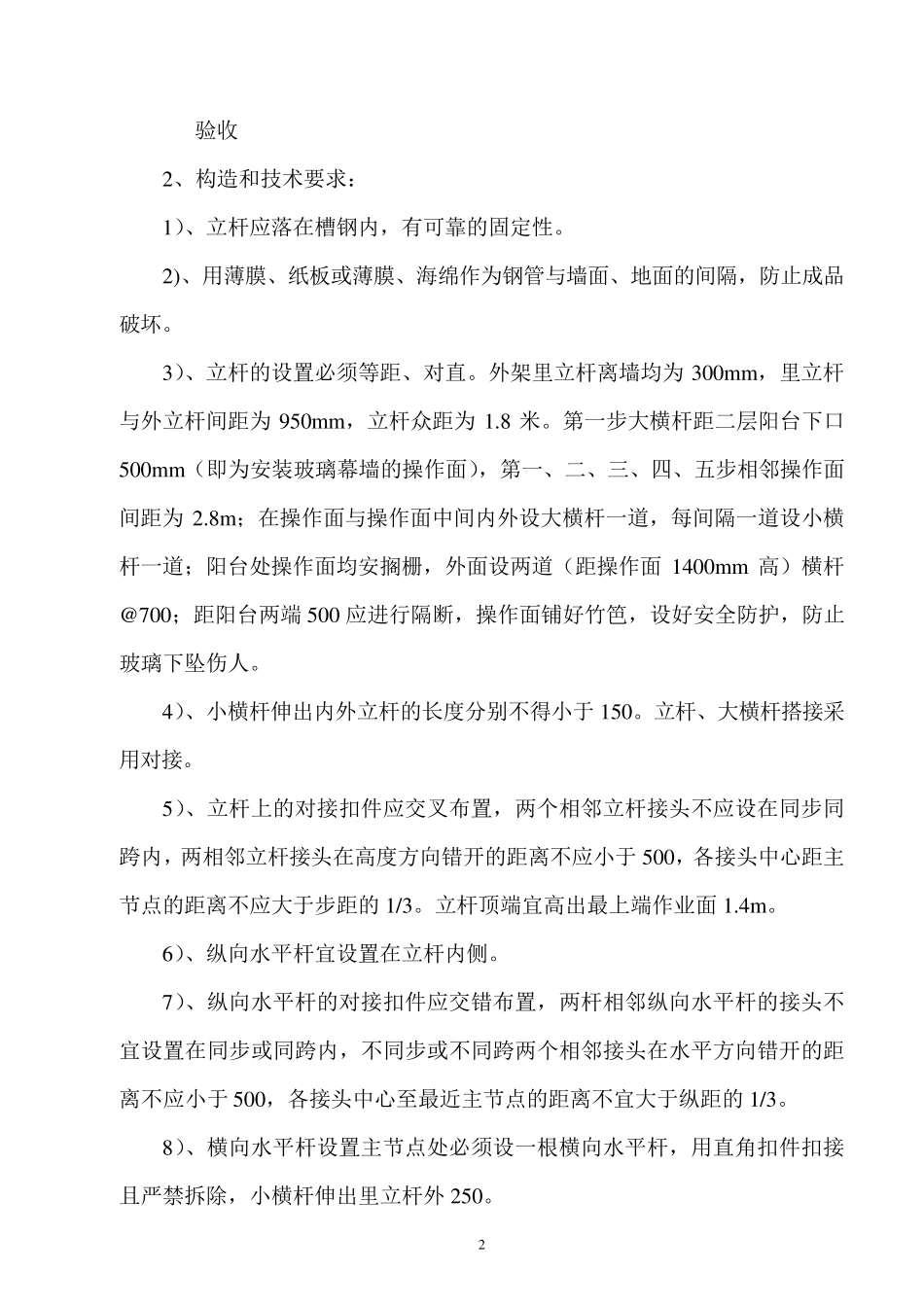

安装玻璃幕墙的外架搭设方案_第2页
2/7
安装玻璃幕墙的外架搭设方案_第3页
3/7
1 安装玻璃幕墙的外架搭设方案 一、工程概况: 该工程位于民雨路和民春路(A 地块)以及民春路和川沙路(C 地块),均为六层砖混结构,高度为 16.8 米,建筑物一共 31 栋,南面阳台及四层外墙面设有玻璃幕墙栏杆。根据施工现场,在南面(东西端间)搭设外脚手架,均采用双排钢管脚手架。 二、施工准备: 1、清除散水面的建材、建渣、设施; 2、作好钢管的筛选、校正与扣件的筛选、润滑;竹笆的筛选与修整; 3、准备立杆地面支垫:10#槽钢; 4、外墙成品保护材料:薄膜、8mm 纸板或 80 厚海绵; 三、脚手架的搭设要求: 横平竖直,连接牢固,地基坚实,层层拉结,支撑挺直,通畅平坦。 四、施工技术要求: 1、工艺要求: 基层处理 放线 安放支垫 摆放扫地杆 竖立立杆 装扫地小横杆 安第一步小横杆 安 搁栅 安防护栏杆 阳台处铺竹笆、安全围护 拉墙杆 拉杆 剪刀撑 (同理)二、三、四、五步架搭设 2 验收 2、构造和技术要求: 1)、立杆应落在槽钢内,有可靠的固定性。 2)、用薄膜、纸板或薄膜、海绵作为钢管与墙面、地面的间隔,防止成品破坏。 3)、立杆的设置必须等距、对直。外架里立杆离墙均为 300mm,里立杆与外立杆间距为 950mm,立杆众距为 1.8 米。第一步大横杆距二层阳台下口500mm(即为安装玻璃幕墙的操作面),第一、二、三、四、五步相邻操作面间距为 2.8m;在操作面与操作面中间内外设大横杆一道,每间隔一道设小横杆一道;阳台处操作面均安搁栅,外面设两道(距操作面 1400mm 高)横杆@700;距阳台两端 500 应进行隔断,操作面铺好竹笆,设好安全防护,防止玻璃下坠伤人。 4)、小横杆伸出内外立杆的长度分别不得小于 150。立杆、大横杆搭接采用对接。 5)、立杆上的对接扣件应交叉布置,两个相邻立杆接头不应设在同步同跨内,两相邻立杆接头在高度方向错开的距离不应小于 500,各接头中心距主节点的距离不应大于步距的 1/3。立杆顶端宜高出最上端作业面 1.4m。 6)、纵向水平杆宜设置在立杆内侧。 7)、纵向水平杆的对接扣件应交错布置,两杆相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500,各接头中心至最近主节点的距离不宜大于纵距的 1/3。 8)、横向水平杆设置主节点处必须设一根横向水平杆,用直角扣件扣接且严禁拆除,小横杆伸出里立杆外 250。 3 9)、扫地杆设置:脚手架必须设置纵横向扫地杆...
