定位误差的计算

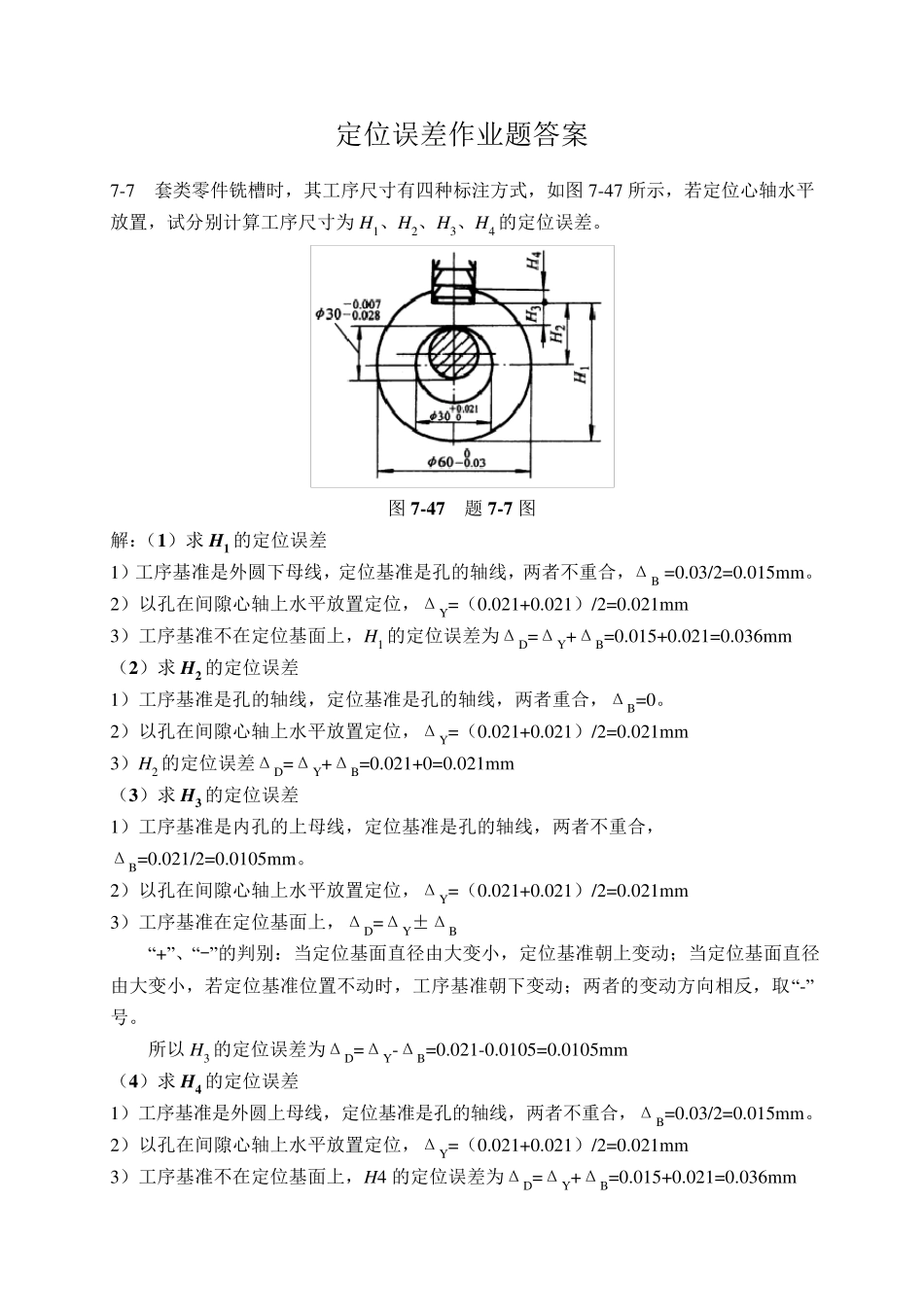

定位误差作业题答案 7-7 套类零件铣槽时，其工序尺寸有四种标注方式，如图7-47 所示，若定位心轴水平放置，试分别计算工序尺寸为H1、H2、H3、H4 的定位误差。 图7 -4 7 题7 -7 图 解：（1 ）求H1 的定位误差 1）工序基准是外圆下母线，定位基准是孔的轴线，两者不重合，ΔB =0.03/2=0.015mm。 2）以孔在间隙心轴上水平放置定位，ΔY=（0.021+0.021）/2=0.021mm 3）工序基准不在定位基面上，H1 的定位误差为ΔD=ΔY+ΔB=0.015+0.021=0.036mm （2 ）求H2 的定位误差 1）工序基准是孔的轴线，定位基准是孔的轴线，两者重合，ΔB=0。 2）以孔在间隙心轴上水平放置定位，ΔY=（0.021+0.021）/2=0.021mm 3）H2 的定位误差ΔD=ΔY+ΔB=0.021+0=0.021mm （3 ）求H3 的定位误差 1）工序基准是内孔的上母线，定位基准是孔的轴线，两者不重合， ΔB=0.021/2=0.0105mm。 2）以孔在间隙心轴上水平放置定位，ΔY=（0.021+0.021）/2=0.021mm 3）工序基准在定位基面上，ΔD=ΔY±ΔB “+”、“-”的判别：当定位基面直径由大变小，定位基准朝上变动；当定位基面直径由大变小，若定位基准位置不动时，工序基准朝下变动；两者的变动方向相反，取“-”号。 所以H3 的定位误差为ΔD=ΔY-ΔB=0.021-0.0105=0.0105mm （4 ）求H4 的定位误差 1）工序基准是外圆上母线，定位基准是孔的轴线，两者不重合，ΔB=0.03/2=0.015mm。 2）以孔在间隙心轴上水平放置定位，ΔY=（0.021+0.021）/2=0.021mm 3）工序基准不在定位基面上，H4 的定位误差为ΔD=ΔY+ΔB=0.015+0.021=0.036mm 7-8 图7-48 所示工件，加工工件上Ⅰ、Ⅱ、Ⅲ三个小孔，请分别计算三种定位方案的定位误差，并说明哪个定位方案较好。V 形块α=90°。 图7-48 题 7-8 图 解：1.求方案b)定位误差 （1）Ⅰ小孔的定位误差 1）工序基准和定位基准都是外圆的轴线，两者重合，ΔB =0。 2）以外圆在 V 型块上定位，mmY12.045sin217.0 3）Ⅰ小孔的定位误差为ΔD=ΔY+ΔB=0.12+0=0.12m m <0.4/3 （2）Ⅱ小孔的定位误差 1）工序基准是外圆的上母线，定位基准是外圆的轴线，两者不重合， ΔB =0.17/2=0.085mm。 2）以外圆在 V 型块上定位，mmY12.045sin217.0 3）工序基准在定位基面上，ΔD=ΔY±ΔB “+”、“-”的判别： 当定位基面直径由大变小，定位基准朝下变动； 当定位基面直径由大变小，若定位基准位置不动时，工序基准朝下变动...
