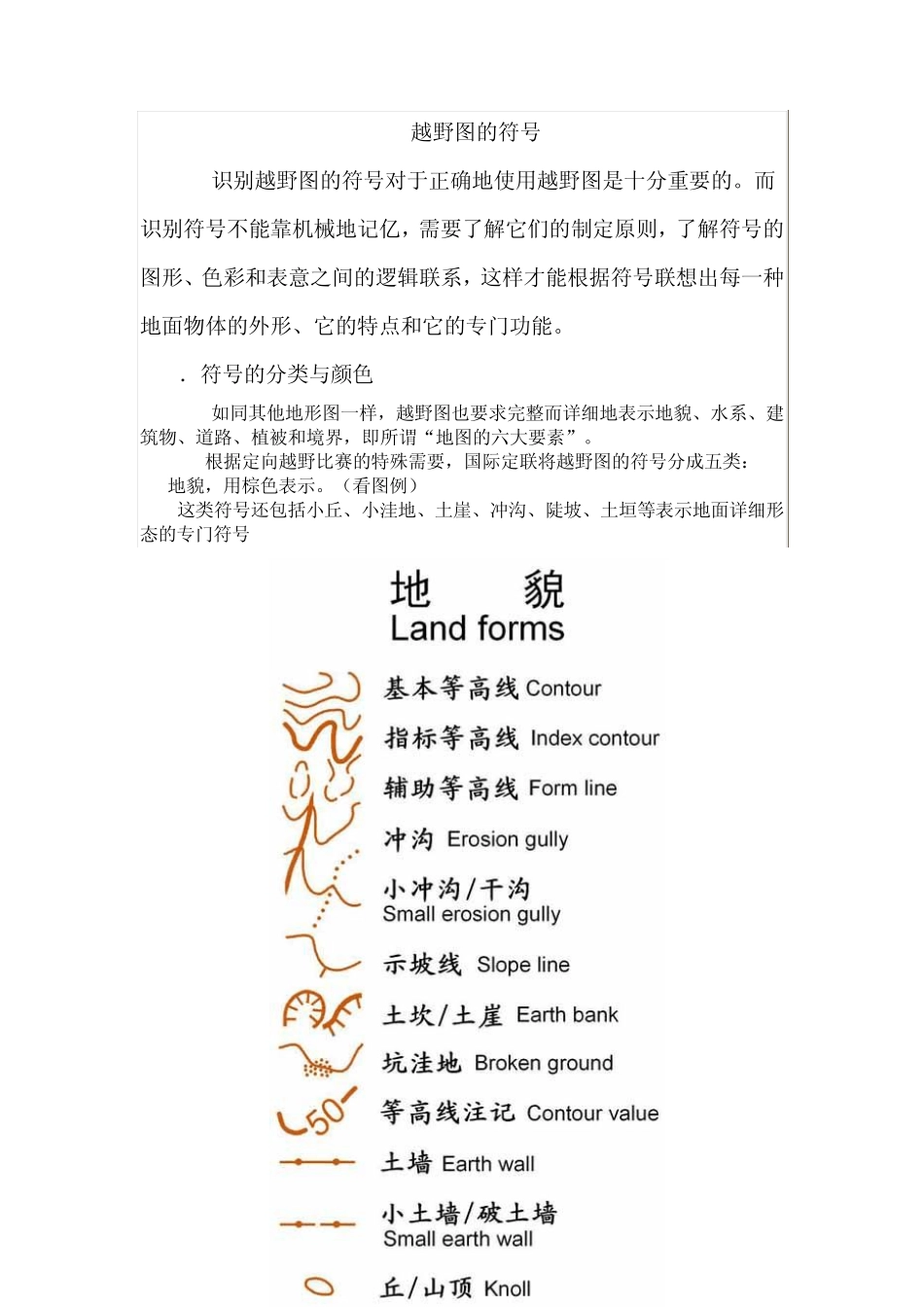

越野图的符号 识别越野图的符号对于正确地使用越野图是十分重要的。而识别符号不能靠机械地记亿,需要了解它们的制定原则,了解符号的图形、色彩和表意之间的逻辑联系,这样才能根据符号联想出每一种地面物体的外形、它的特点和它的专门功能。 1.符号的分类与颜色 如同其他地形图一样,越野图也要求完整而详细地表示地貌、水系、建筑物、道路、植被和境界,即所谓“地图的六大要素”。 根据定向越野比赛的特殊需要,国际定联将越野图的符号分成五类: 地貌,用棕色表示。(看图例) 这类符号还包括小丘、小洼地、土崖、冲沟、陡坡、土垣等表示地面详细形态的专门符号 岩石与石块,用黑色表示。(看图例) 岩石与石块是地貌的特殊形式,它们既可以为读图与确定点位提供有用的参照物,又可以向运动员表明是危险还是可奔跑通行的情况。为使它们明显地区别于其他地貌符号,这一类符号使用了黑色。 水系与淤泥地(沼泽地),用蓝色表示。(看图例) 这类符号包括露天的明水系和水生或沼泽生的植物。 植被,用空白或黄色和绿色普染表示。(看图例) 植被情况的详细区分和全面表示非常重要。植被是按下列基本原则表示的: ——白色(空白) 指一般性起伏地上的树林的密度适度,地面上无阻碍行进的灌木或杂草丛,可以按正常速度奔跑的地区。 ——黄色 空旷的地域。分为空旷地,半空旷地及凌乱的空旷地。 ——绿色 树林中密度较大的地区。按可跑性分为慢跑:使正常跑速降低20—50%;难跑:使正常跑速降低50—80%;通行困难:使正常跑速降低80—100%。上述可跑性的区分均取决于树林的生态,如树种、密度及矮树、草丛、蕨类、荆棘、荨麻等的生长情况。 人工地物,用黑色表示。(看图例) 包括各种道路、房屋、栅栏、境界等地图符号。 2.符号的等级 根据各类符号在世界各国定向越野图上出现的频率,同时为了促进全世界定向越野地图的标准化,国际定联将越野图的符号分成三个级别: A———适用于各种国际比赛和世界锦标赛; B———可以用于一定地形类别之中的; C———在特殊地形中补充 A级和 B级的非国际通用符号。 在国际定联 1982年制定的《国际定向运动图制图规范》 (《Drawing Specifications for International Orienteering Maps》)中,A级符号列出 73个,B级符号列出 25个,C级符号未做统一规定。 3.符号的大小与相互关系 为了完整而详细地表示出地形,同时又能保证越野图的清晰、易读,国际定联规定了越...
