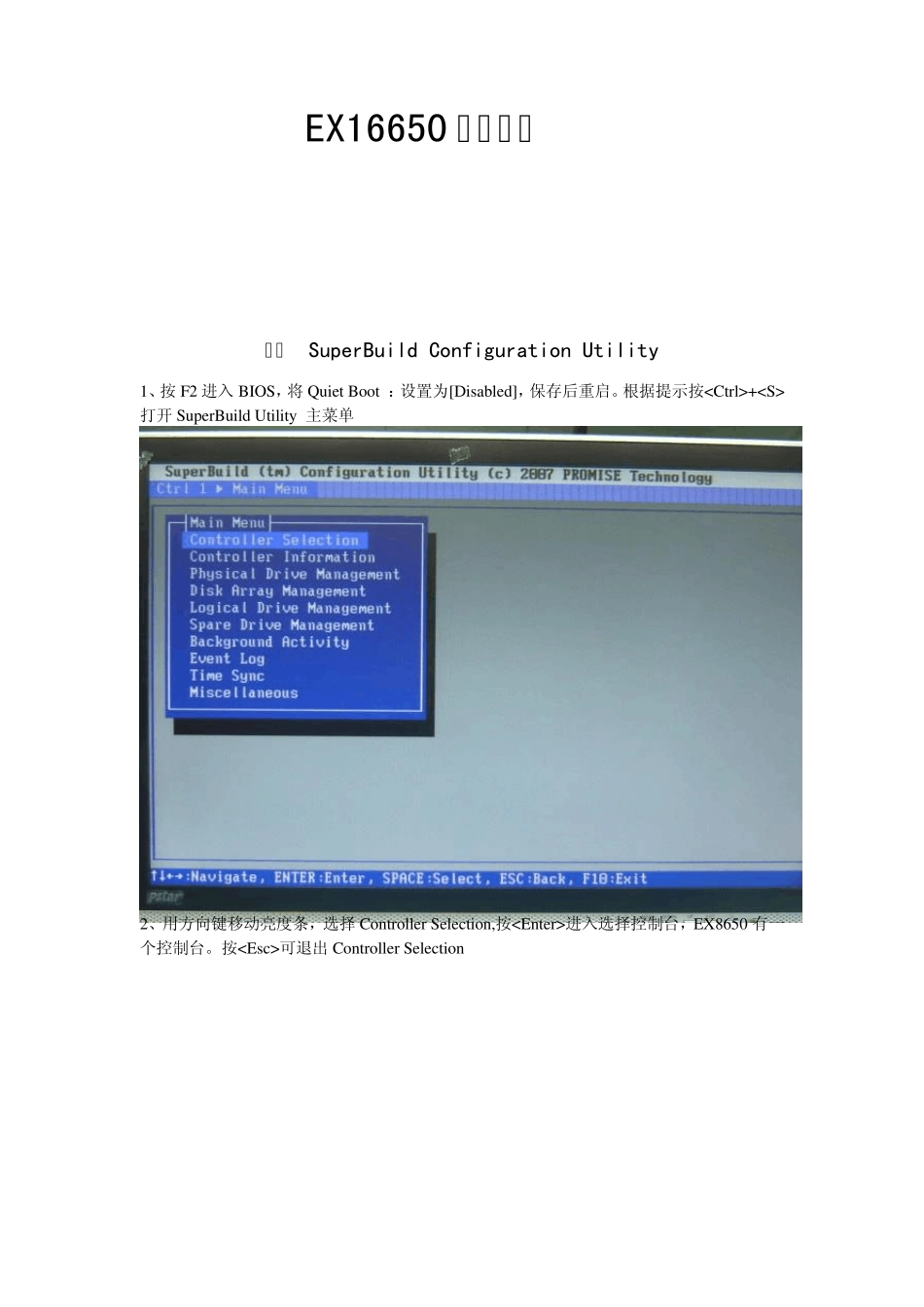

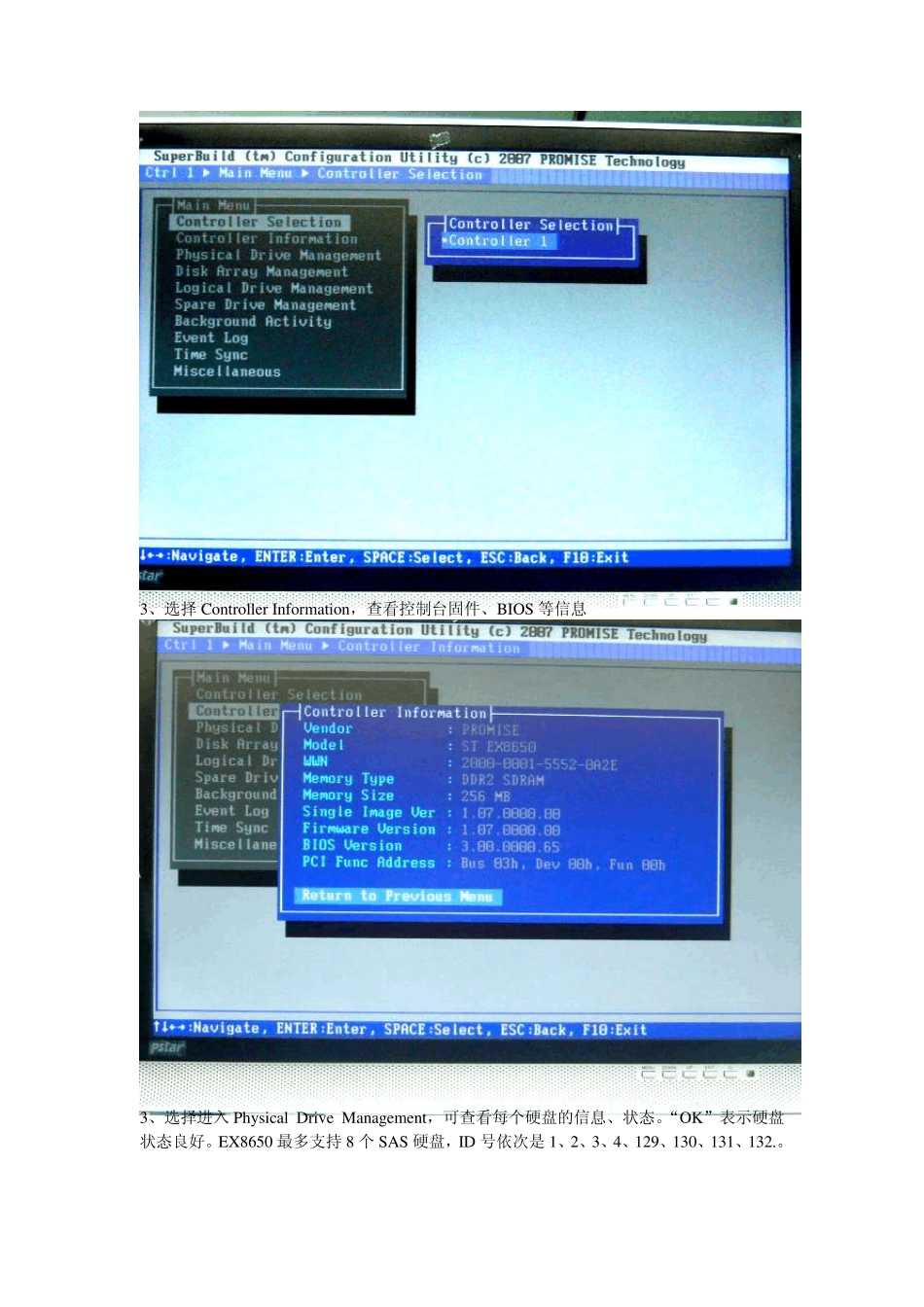

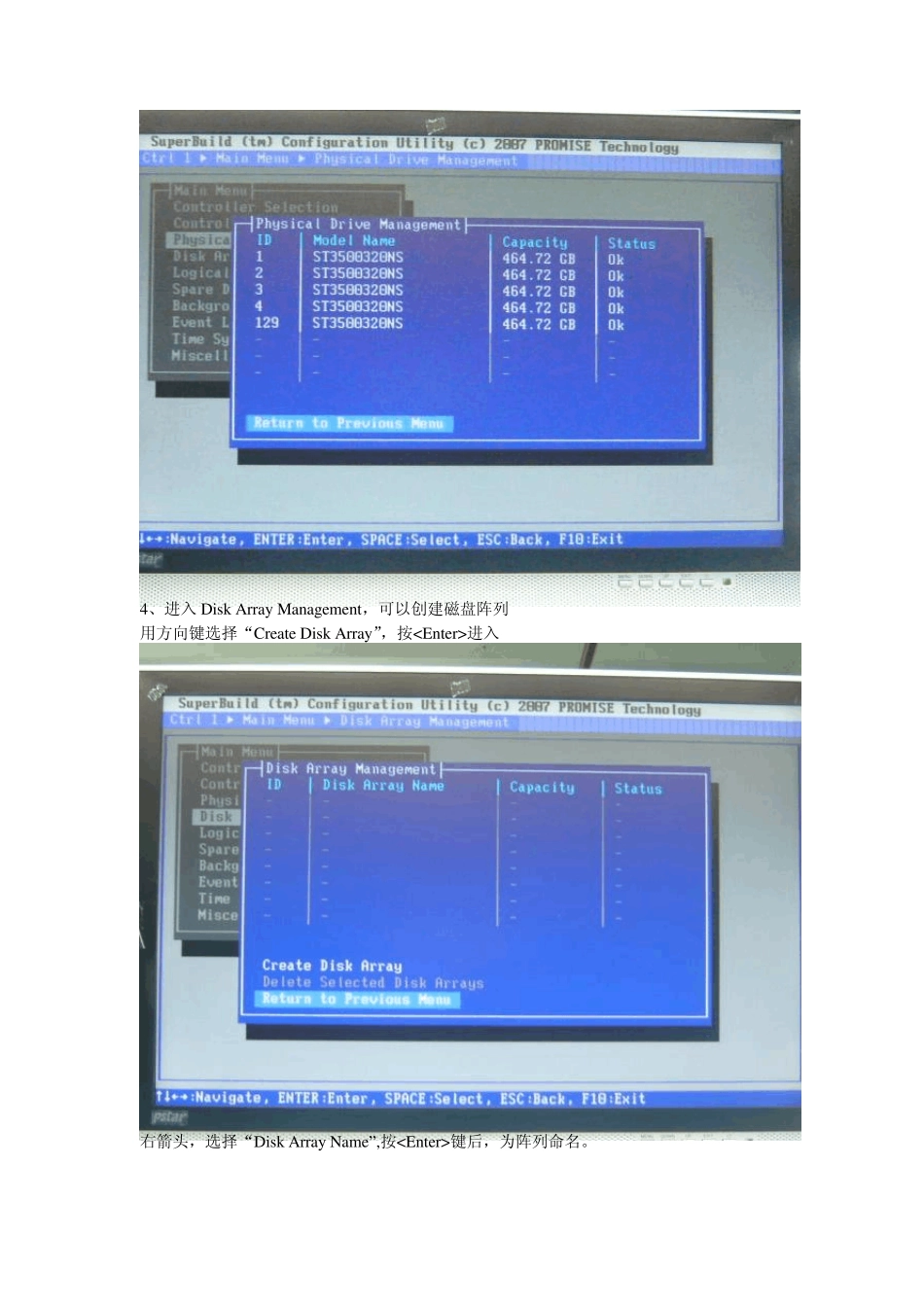

EX16650 用户手册 一、SuperBuild Configuration Utility 1、按 F2 进入 BIOS，将 Qu iet Boot ：设置为[Disabled]，保存后重启。根据提示按+打开 Su perBu ild Utility 主菜单 2、用方向键移动亮度条，选择 Controller Selection,按进入选择控制台，EX8650 有一个控制台。按可退出 Controller Selection 3、选择Controller Information，查看控制台固件、BIOS 等信息 3、选择进入Phy sical Driv e Management，可查看每个硬盘的信息、状态。“OK”表示硬盘状态良好。EX8650 最多支持 8 个SAS 硬盘，ID 号依次是 1、2、3、4、129、130、131、132.。 4、进入Disk Array Management，可以创建磁盘阵列 用方向键选择“Create Disk Array ”，按进入 右箭头，选择“Disk Array Name”,按键后，为阵列命名。 例如这里命名为“RAID5” 用方向键将亮度条移动至需要做阵列的各个硬盘位置，按或选定 选定的硬盘会变成黄色，ID 号前会有个“*”，选定完毕后将亮度条移动至“Sav e Configu ration”,按保存配置 保存完毕后会返回到 Disk Array Management 界面，显示阵列信息。如果还有多余硬盘需要做阵列，可继续选择“Create Disk Array ”， 重复上述动作做另一组阵列 如果要删除以前做的阵列，用选择要删除的阵列后，选择“Delete Selected Disk Array ”即可。注意：删除阵列，该阵列下的所有逻辑磁盘同时也会被删除，数据会丢失 5、进入 Logic Driv e Management，可以创建逻辑磁盘。选择“Create Logical Driv e”按进入 用或选择要创建逻辑盘的阵列。选定后的阵列颜色变黄，ID 号前会多个“*” 将亮度条移至“Nex t Step”,按进入 RAID 配置界面 亮度条移动至“Logic Driv e Name”处。按后，为将要建立的逻辑盘命名，一般按照RAID 级别命名 选择RAID 级别，EX8650 支持RAID 0、RAID 1E、 RAID 5、RAID6 选择“Capacity”可为逻辑磁盘配置容量大小，“0”表示所有能用到的容量。“Stripe Size”和“Sector Size”可以根据需要选择，一般默认即可。配置完毕后选择“Save Configuration”，按保存 保存完毕后返回到Logical Driv e Management 界面，显示所做RAID 信息。逻辑磁盘开始同步。 RAID 做完后会自动同步。也可以手...
