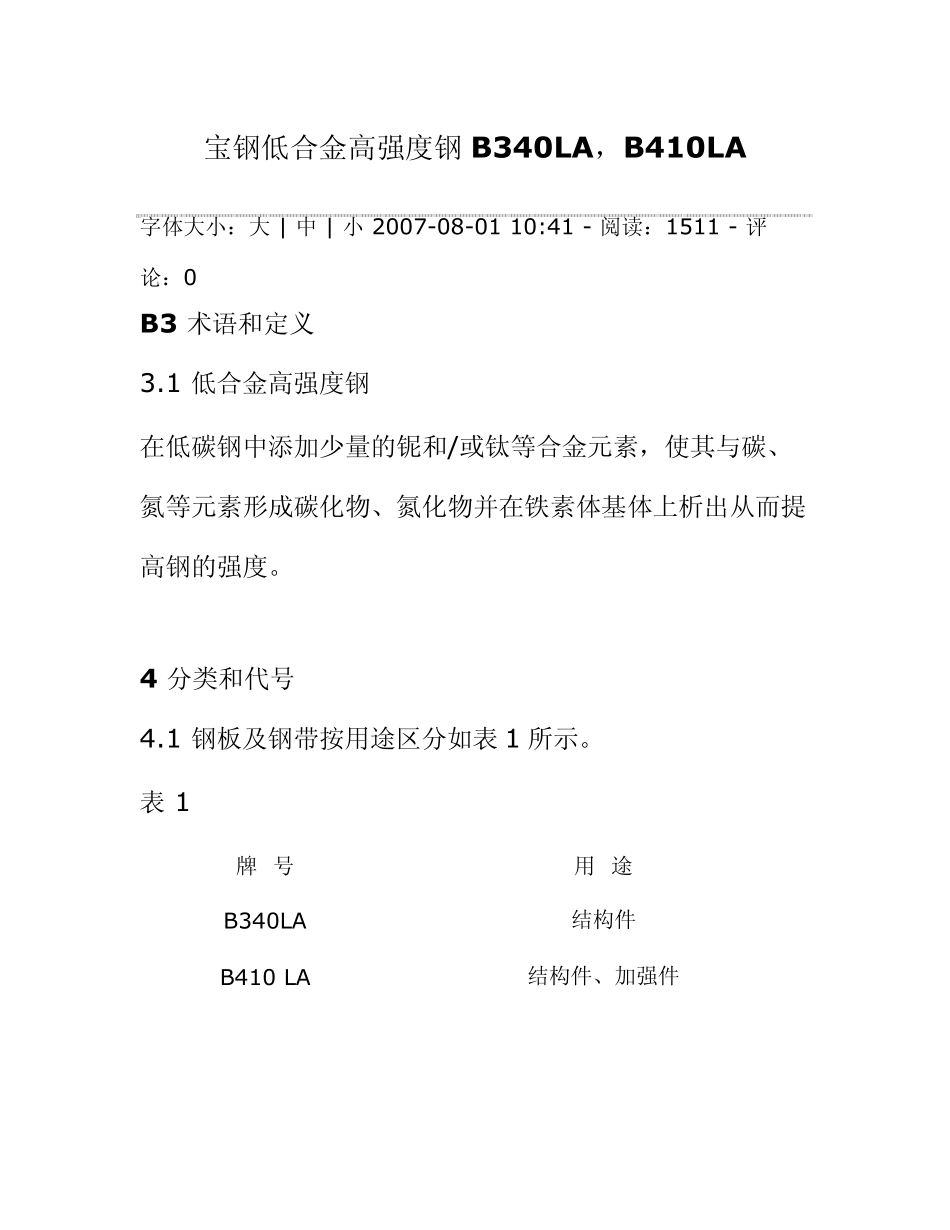

宝钢低合金高强度钢B340LA,B410LA

宝钢低合金高强度钢B340LA，B410LA 字体大小：大 | 中 | 小 2007-08-01 10:41 - 阅读：1511 - 评论：0 B3 术语和定义 3.1 低合金高强度钢 在低碳钢中添加少量的铌和/或钛等合金元素，使其与碳、氮等元素形成碳化物、氮化物并在铁素体基体上析出从而提高钢的强度。 4 分类和代号 4.1 钢板及钢带按用途区分如表 1 所示。 表 1 牌 号 用 途 B340LA 结构件 B410 LA 结构件、加强件 4.2 钢板及钢带按表面质量区分如表2 的规定。 表2 级 别 代 号 较高级的精整表面 FB（O3） 高级的精整表面 FC（O4） 5 订货所需信息 5.1 订货时用户应提供如下信息： a) 产品名称（钢板或钢带） b) 本产品标准号 c) 牌号 d) 产品规格及尺寸、不平度精度 e) 边缘状态 f) 表面质量级别 g) 包装方式 h) 用途 5.2 如订货合同中未注明尺寸及不平度精度、表面质量级别、边缘状态及包装方式，则本标准产品按普通的尺寸及不平度精度、FB 级表面质量的切边钢带及切边钢板供货，并按供方提供的包装方式包装。 6 尺寸、外形、重量及允许偏差 钢板及钢带的尺寸、外形、重量及允许偏差按 Q/BQB 401的规定。 7 技术要求 7.1 化学成分 7.1.1 钢的化学成分（熔炼分析）应符合表 3 的规定。 表 3 牌 号 化 学 成 分 ％ C Mn P S Alt Nb a B340 LA ≤0.12 ≤1.00 ≤0.030 ≤0.030 ≥0.020 ≤0.09 B410 LA ≤0.20 ≤2.00 ≤0.030 ≤0.030 ≥0.020 ≤0.09 a 钢中也可添加 Ti 等合金元素，但是这些合金元素的总含量≤0.22%。 7.1.2 钢板及钢带的成品化学成分允许偏差应符合GB/T 222 的规定。 7.2 冶炼方法 钢板及钢带所用的钢采用氧气转炉冶炼。 7.3 交货状态 7.3.1 钢板及钢带冷连轧后经退火及平整后交货。 7.3.2 钢板及钢带通常涂油供货，所涂油膜应能用碱水溶液除掉，供方保证自准发之日起在通常的非裸包包装、运输、装卸及贮存条件下六个月不生锈。根据需方要求，经供需双方协议并在合同中注明，亦可以不涂油供货。 7.4 力学及工艺性能 7.4.1 钢板及钢带的力学及工艺性能应符合表 4 的规定。 表 4 牌号 屈服强度 a MPa 抗拉强度 MPa 不小于 断后伸长率 b（Lo=50mm，b=25mm） ％ 不小于 180°弯曲试验 （b≥20mm） 公称厚度 mm 0.60～1.0～1.6 弯心直径 <1.0 <1.6 B340 LA 340～460 440 22 24 26 0.5a B410 LA ...
