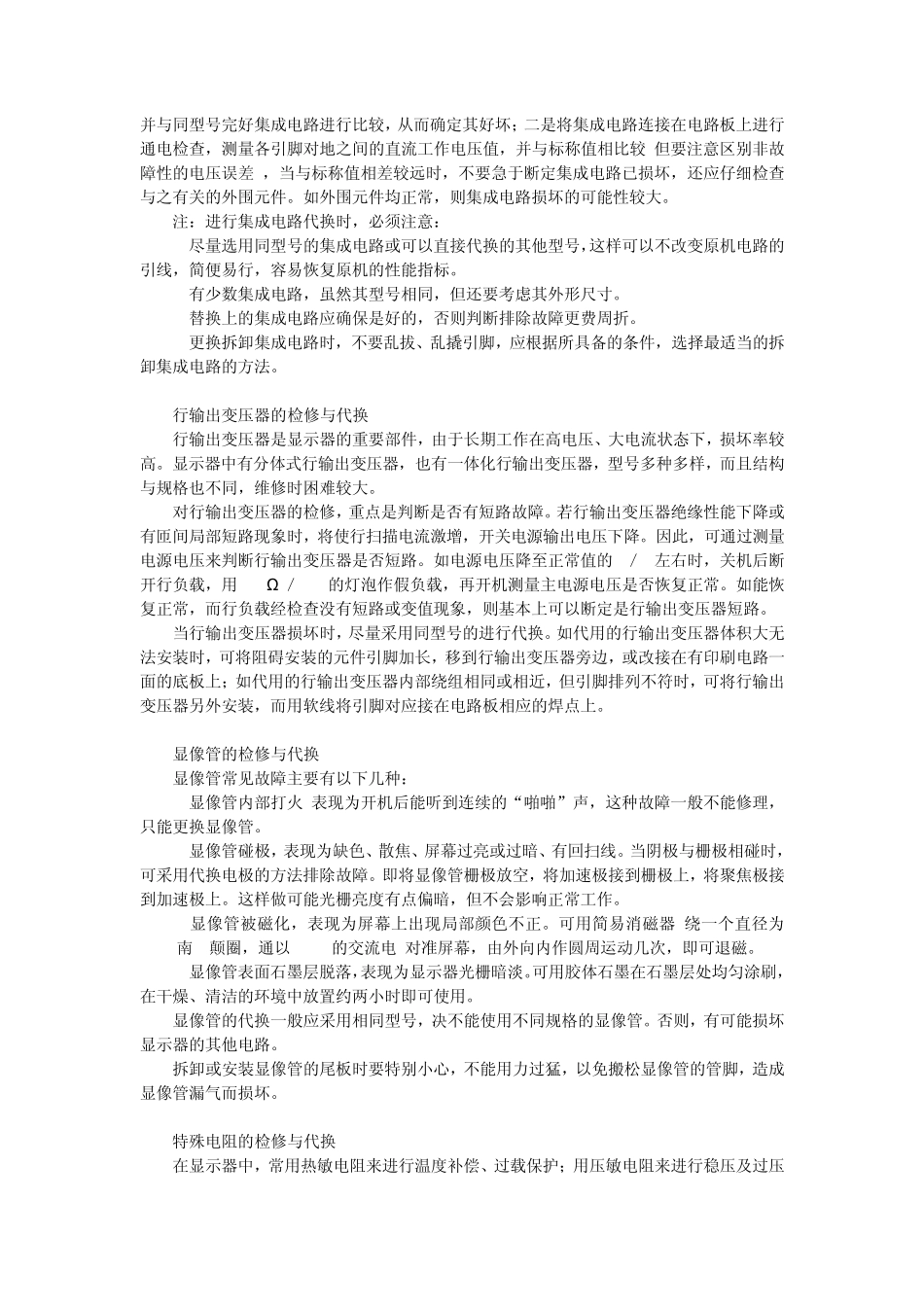

实业电脑显示器维修内部教程(免费下载)_第2页
2/18

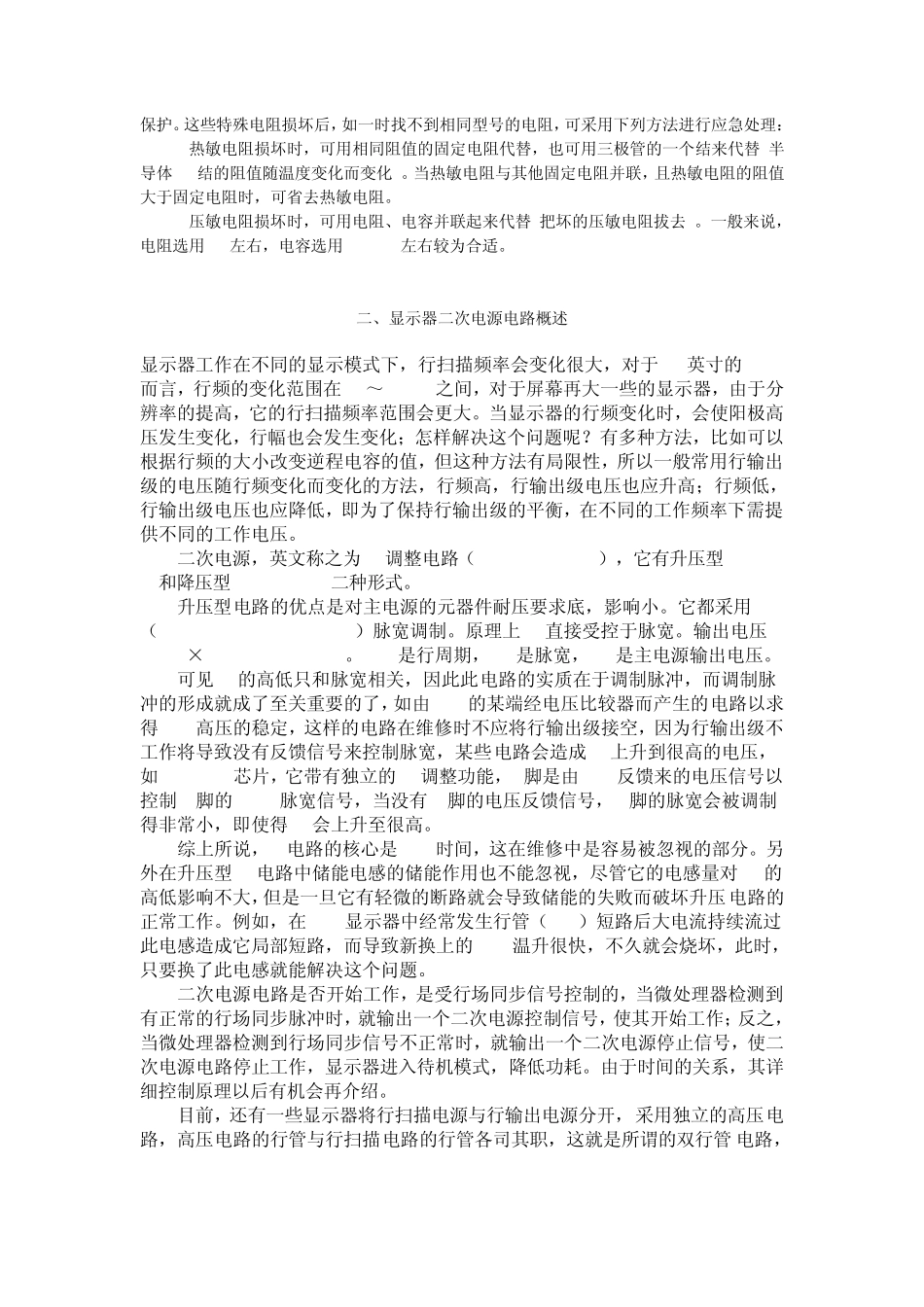

实业电脑显示器维修内部教程(免费下载)_第3页
3/18
实业电脑显示器维修内部教程 一、显示器主要元器件的检修与代换 组成一台显示器所用的元器件很多,大到显像管、行输出变压器,小到可控硅、三极管、二极管、以及电阻、电容等,当使用时间长以后,会出现各种各样的故障。下面谈谈显示器主要元器件的检修与代换方法。 晶体管及其电路的检修与代换 晶体管是显示器主要器件之一,它包括三极管、二极管、场效应管、可控硅等。由于在显示器中用得最多的是三极管,因此,准确、迅速地判断三极管电路故障非常重要。 显示器中的三极管基本电路(以 NPN型为例)如图所示,当电路中的某一元器件发生故障时,其电压和电流将发生下述变化(与正常值相比): 1.R1开路时,Vb=0,Ib=0,Ve=0,Vc=Vcc。 2.R2开路时,Vb升高,Ib增加,Ic也增加,Ve升高,Vc下降。 3.R3开路时,Vc=0,但Ib≠0,Vb下降,Ve也下降。 4.R4开路时,Ib=0,Ic=0,Vb升高,Vc=Vcc。 5.C2短路时,Ve=0,Ib增加,Ic也增加,Vb下降,Vc也下降。 用万用表测量三极管基本电路各部分的电流、电压,很容易找到损坏的元器件。如果是三极管损坏,最好是用同型号的进行更换,无法找到同型号的三极管时,必须根据反向耐压BVceo、工作频率 ft、穿透电流 Iceo、功耗 Pcm等技术指标来合理选用代换三极管。 一般来说,可用作视频输出管的有:3DG54F、3DA87A、3DA87E、3DG118、2SC154C、FC421、2SC2068等;可用作行输出管的有:3DA58H、3DD14H、2SD764、2SC1942等;可用作行推动管的有:DX19、DX20、3DD302A、2SC2271、2SC685A等;可用作电源调整管的有:3AD53A、3DD101、2SC935等行输出管中的低档品。 集成电路的检修与代换 要准确判断集成电路的好坏,首先要掌握该集成电路的用途、内部结构原理、主要电特性、各引脚功能等,必要时还要分析内部电原理图。一般对集成电路的检查方法有两种:一是将集成电路从电路板上取下来,用万用表测量各引脚对应于接地脚之间的正、反向电阻值,并与同型号完好集成电路进行比较,从而确定其好坏;二是将集成电路连接在电路板上进行通电检查,测量各引脚对地之间的直流工作电压值,并与标称值相比较(但要注意区别非故障性的电压误差),当与标称值相差较远时,不要急于断定集成电路已损坏,还应仔细检查与之有关的外围元件。如外围元件均正常,则集成电路损坏的可能性较大。 注:进行集成电路代换时,必须注意: 1.尽量选用同型号的集成电路或可以直接代换的其他型号,这样可以不改变原机电路的引线,简便易...
