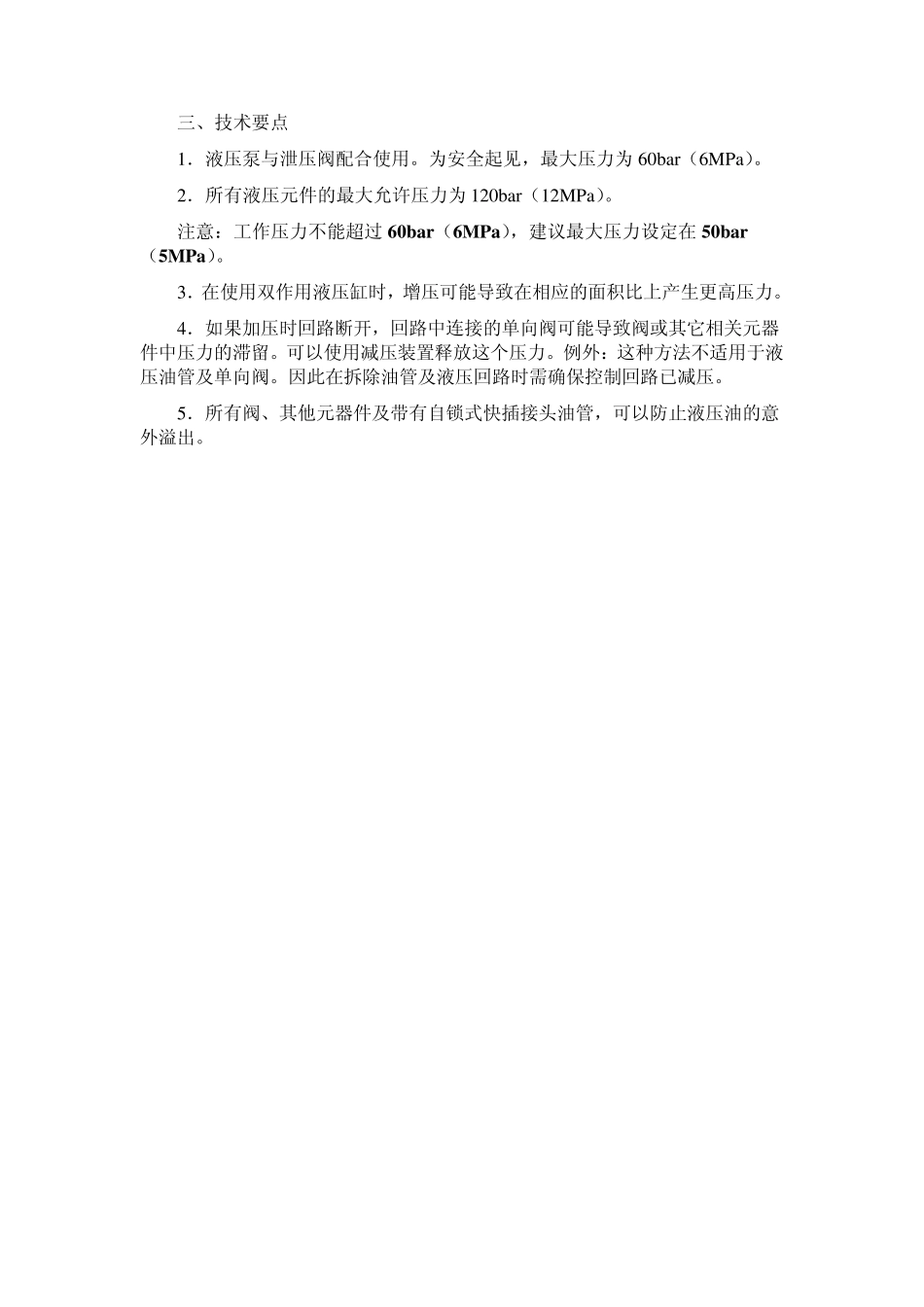

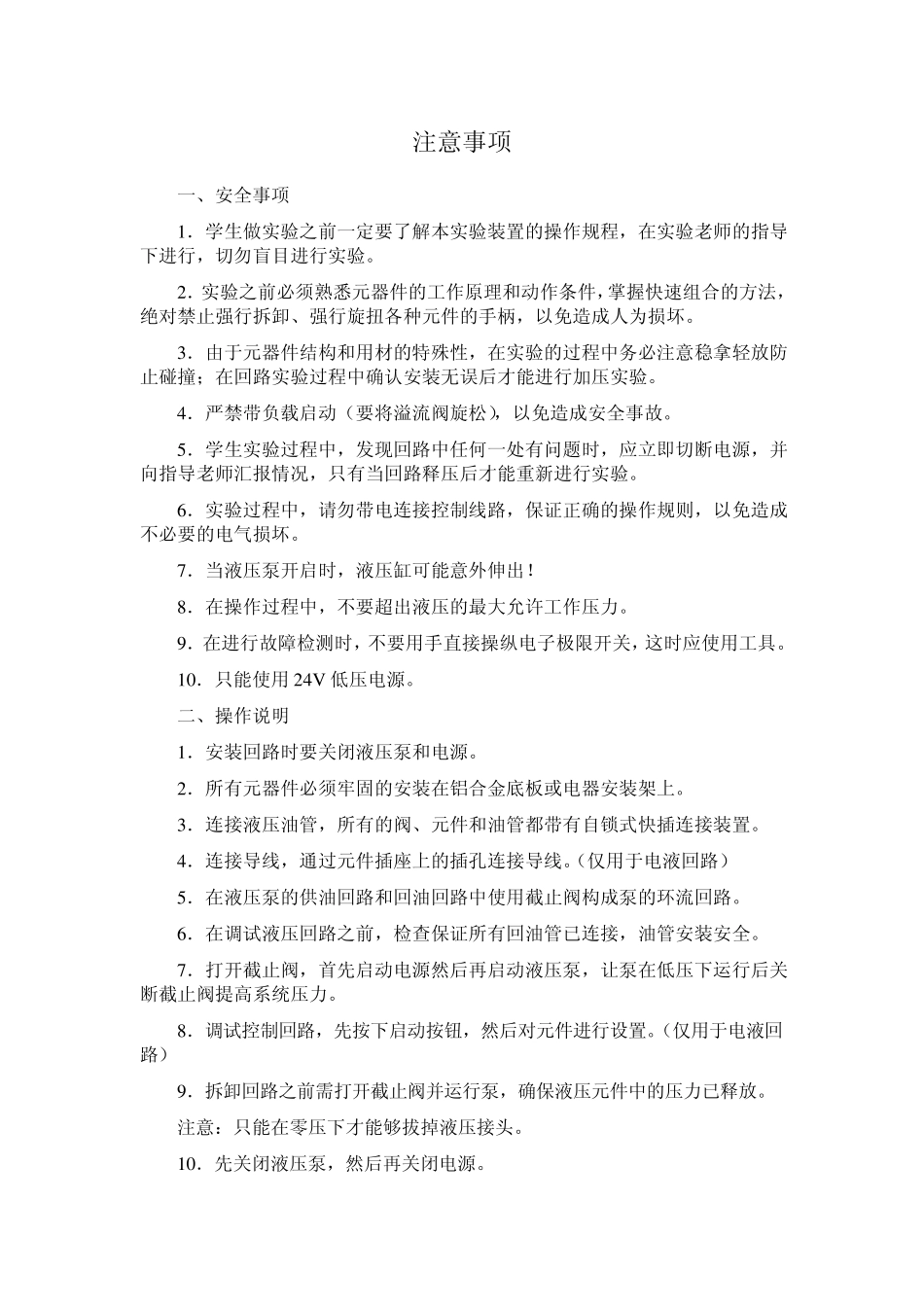

校内实习（实训）指导书 课程名称： 液压传动综合实践 课程编码： 62121851 开课单位： 机械学院 编写教师： 于维纳 辽宁科技学院注意事项 一、安全事项 1．学生做实验之前一定要了解本实验装置的操作规程，在实验老师的指导下进行，切勿盲目进行实验。 2．实验之前必须熟悉元器件的工作原理和动作条件，掌握快速组合的方法，绝对禁止强行拆卸、强行旋扭各种元件的手柄，以免造成人为损坏。 3．由于元器件结构和用材的特殊性，在实验的过程中务必注意稳拿轻放防止碰撞；在回路实验过程中确认安装无误后才能进行加压实验。 4．严禁带负载启动（要将溢流阀旋松），以免造成安全事故。 5．学生实验过程中，发现回路中任何一处有问题时，应立即切断电源，并向指导老师汇报情况，只有当回路释压后才能重新进行实验。 6．实验过程中，请勿带电连接控制线路，保证正确的操作规则，以免造成不必要的电气损坏。 7．当液压泵开启时，液压缸可能意外伸出！ 8．在操作过程中，不要超出液压的最大允许工作压力。 9．在进行故障检测时，不要用手直接操纵电子极限开关，这时应使用工具。 10．只能使用 24V 低压电源。 二、操作说明 1．安装回路时要关闭液压泵和电源。 2．所有元器件必须牢固的安装在铝合金底板或电器安装架上。 3．连接液压油管，所有的阀、元件和油管都带有自锁式快插连接装置。 4．连接导线，通过元件插座上的插孔连接导线。（仅用于电液回路） 5．在液压泵的供油回路和回油回路中使用截止阀构成泵的环流回路。 6．在调试液压回路之前，检查保证所有回油管已连接，油管安装安全。 7．打开截止阀，首先启动电源然后再启动液压泵，让泵在低压下运行后关断截止阀提高系统压力。 8．调试控制回路，先按下启动按钮，然后对元件进行设置。（仅用于电液回路） 9．拆卸回路之前需打开截止阀并运行泵，确保液压元件中的压力已释放。 注意：只能在零压下才能够拔掉液压接头。 10．先关闭液压泵，然后再关闭电源。 三、技术要点 1．液压泵与泄压阀配合使用。为安全起见，最大压力为 60bar（6MPa）。 2．所有液压元件的最大允许压力为 120bar（12MPa）。 注意：工作压力不能超过 60bar（6MPa），建议最大压力设定在 50bar（5MPa）。 3．在使用双作用液压缸时，增压可能导致在相应的面积比上产生更高压力。 4．如果加压时回路断开，回路中连接的单向阀可能导致阀或其它相关元器件中压力的滞留。可以使用减压装置...
