实例酚醛风管的制作与安装工艺

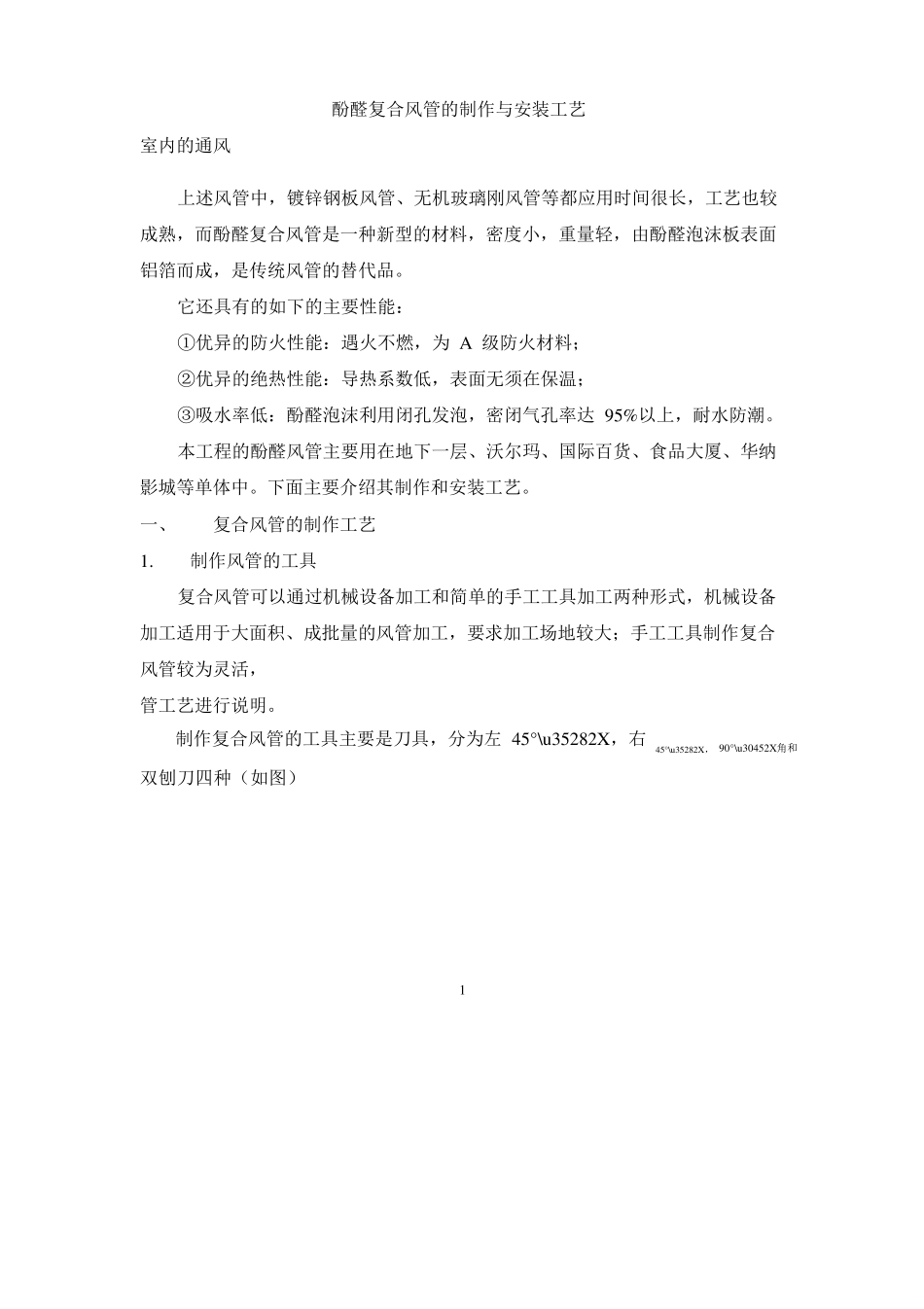

酚醛复合风管的制作与安装工艺 室内的通风 上述风管中，镀锌钢板风管、无机玻璃刚风管等都应用时间很长，工艺也较 成熟，而酚醛复合风管是一种新型的材料，密度小，重量轻，由酚醛泡沫板表面 铝箔而成，是传统风管的替代品。 它还具有的如下的主要性能： ①优异的防火性能：遇火不燃，为 A 级防火材料； ②优异的绝热性能：导热系数低，表面无须在保温； ③吸水率低：酚醛泡沫利用闭孔发泡，密闭气孔率达 95%以上，耐水防潮。 本工程的酚醛风管主要用在地下一层、沃尔玛、国际百货、食品大厦、华纳 影城等单体中。下面主要介绍其制作和安装工艺。 一、 复合风管的制作工艺 1. 制作风管的工具 复合风管可以通过机械设备加工和简单的手工工具加工两种形式，机械设备 加工适用于大面积、成批量的风管加工，要求加工场地较大；手工工具制作复合 风管较为灵活， 管工艺进行说明。 制作复合风管的工具主要是刀具，分为左 45°\u35282X，右 45°\u35282X， 90°\u30452X角和 双刨刀四种（如图） 1 要求刀架的精度高，刀片锋利，耐磨，各种刀具所使用的刀片均可以互换。 2 、复合风管加工步骤： 放样：按设计文件确定的内径尺寸进行放样，它不同于钢制风管，不可以忽 略板材的厚度(标准厚度为 2 0 ㎜)。 切割：按划出的线条使用专用刀具切割。 粘接：把准备好的板材粘接成型。 安装固定件、封边、密封。 安装法兰：把法兰安装在风管上。 3 、直风管的加工工艺 （1 ） 根据风管的规格和系统设计的工作压力选用板材，然后放样、划线，放 样时要考虑复合板材的厚度。 （2 ） 切割：风管制作可分三种形式： 2 a. 由一块板材组成 b. 由二块板材组成 c. 由四块板材组成 以上三种形式要根据风管规格及板材规格合理使用，减少浪费。 （3） 粘接 a. 按规格切割成的板材首先要清除切割面上的碎削，保持切割面的光滑、干燥、 清洁。 b. 把专用胶水均匀的涂抹在切割面上，根据现场的温度，确定胶水干燥后（以 不粘手为准）进行粘接。 注意：粘接时要先把板材一端对齐，使两片板的外层铝箔对准，让涂胶的粘贴面 向另一端延伸。待整条线合拢后用力挤压两块板的粘接处，排出残留的空气，使 之粘贴牢固。 （4）板材拼接 当板材规格小于风管单边规格时，要对板材进行拼接。 a. 取两块需要拼接的复合板材，用斜 45 度刀具把两块需粘贴的面切割成型，清 理切割面。 b. 涂抹胶水，待胶水干燥后将...
