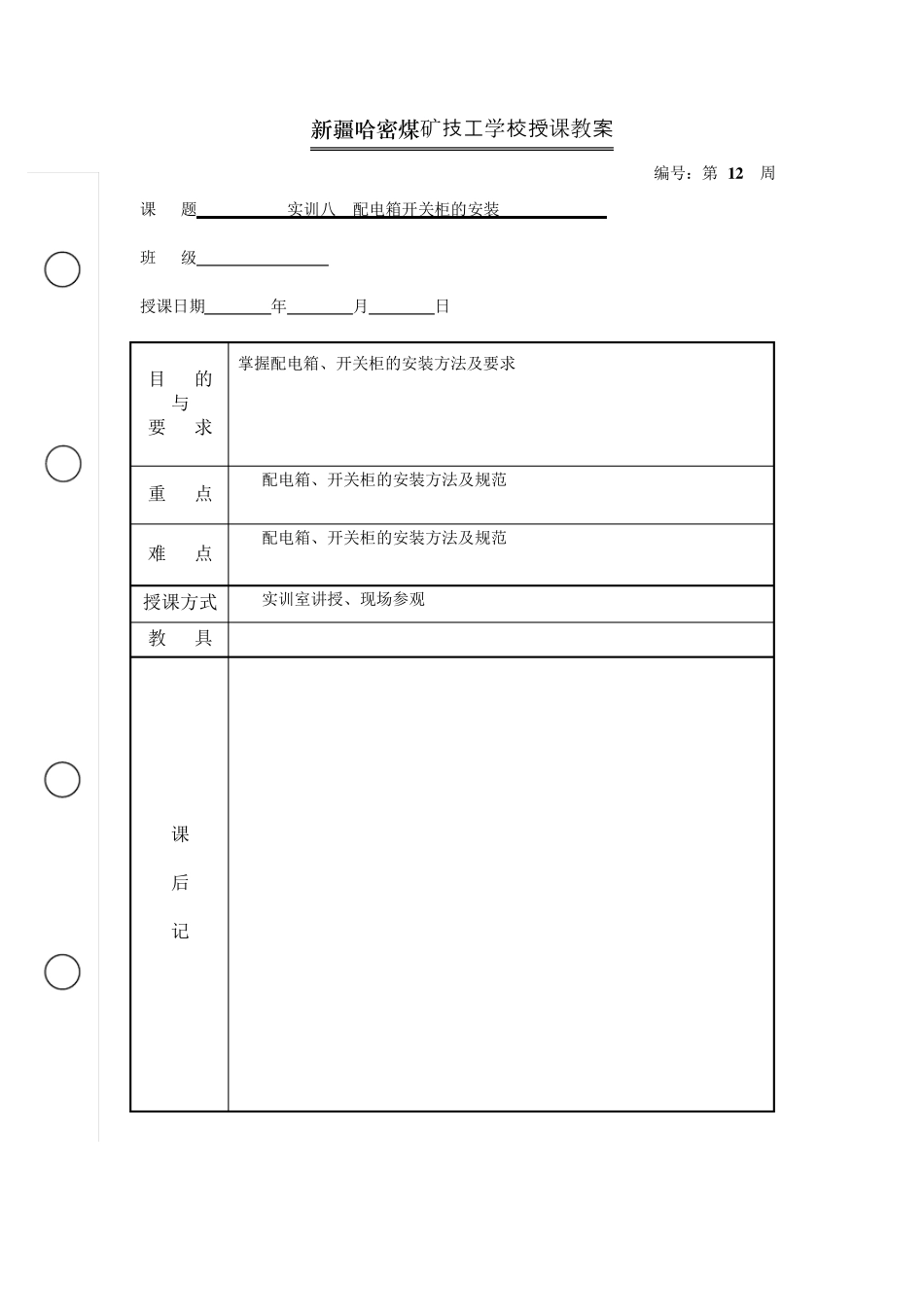

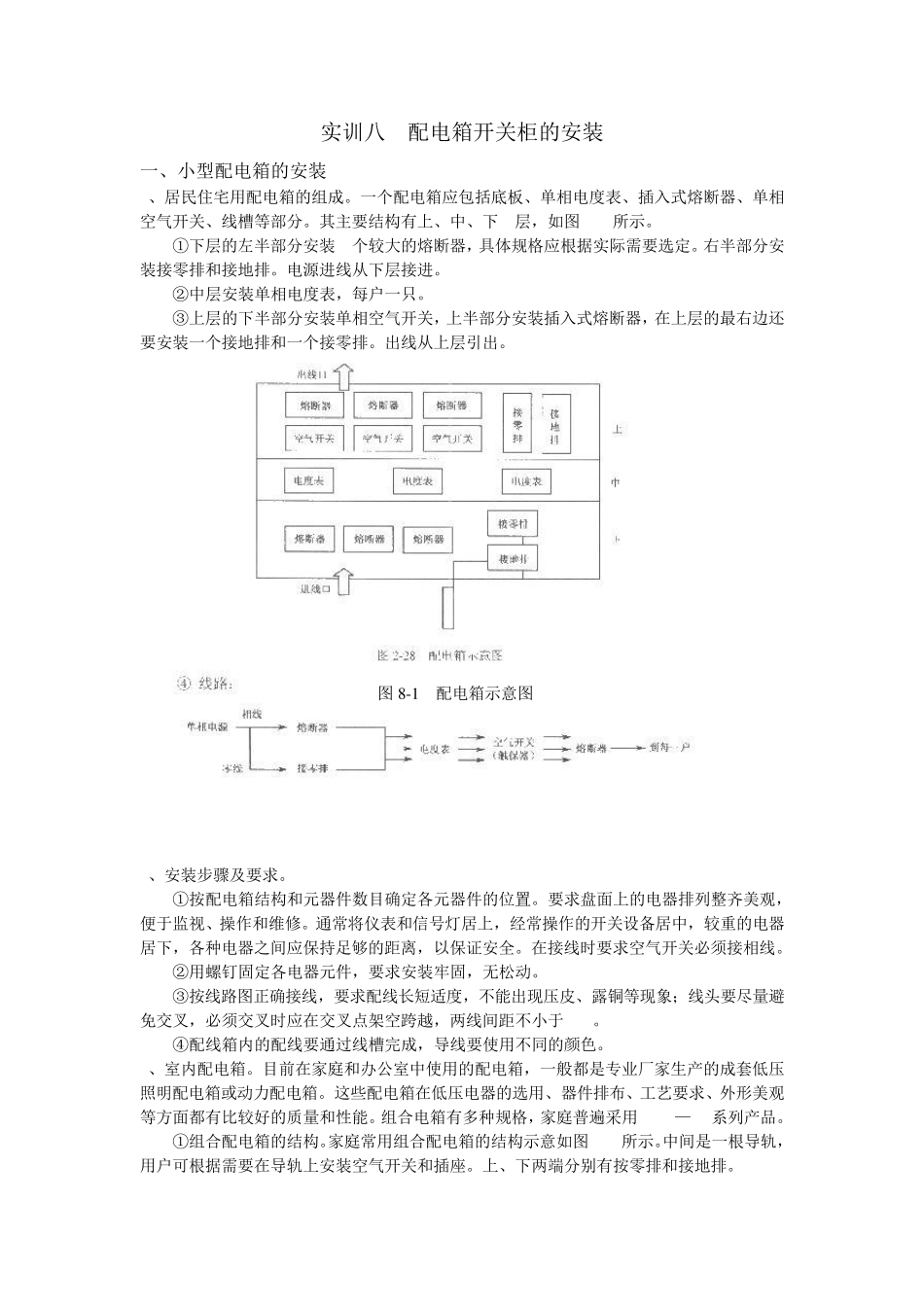

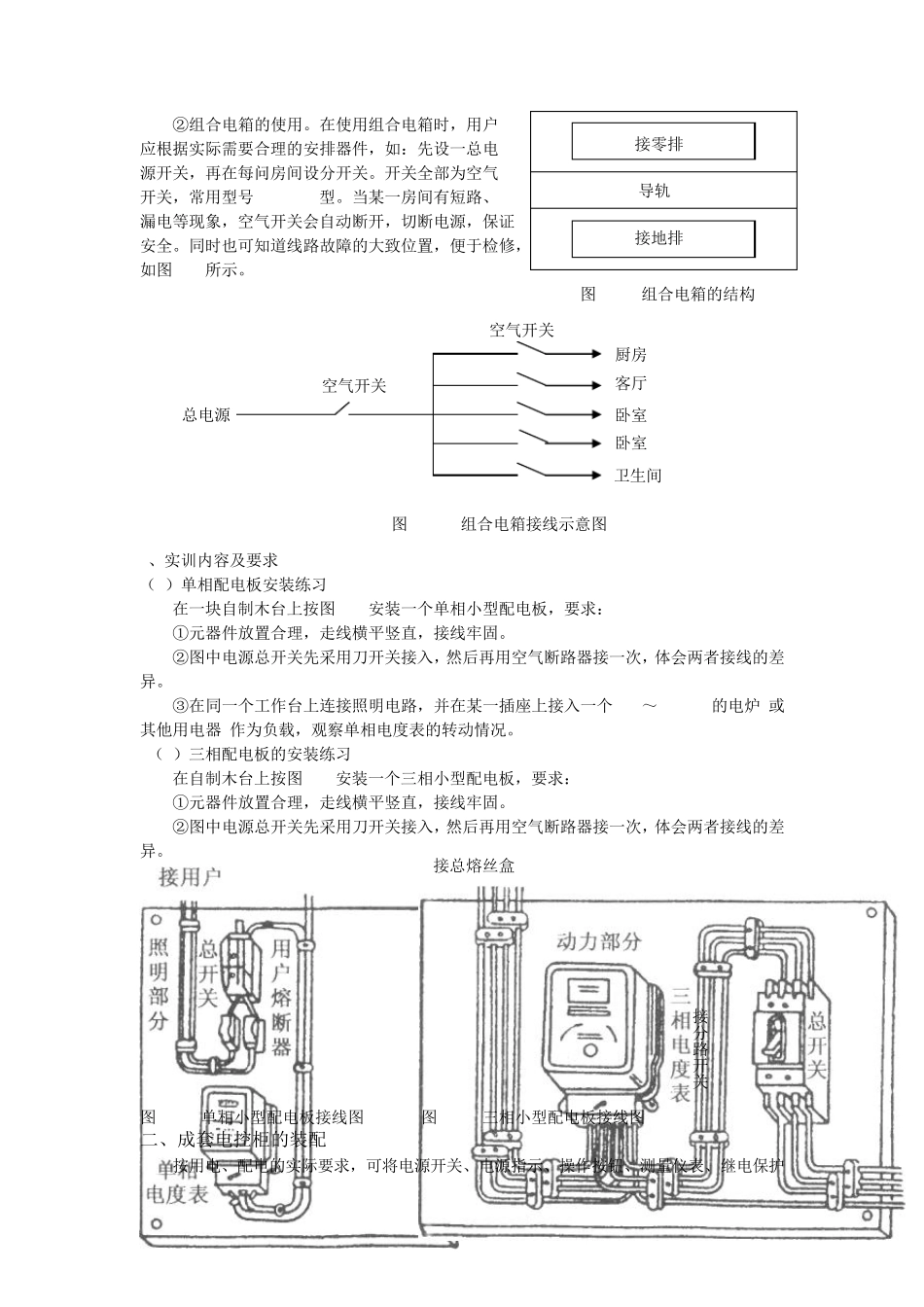

新疆哈密煤矿技工学校授课教案 编号：第 1 2 周 课 题 实训八 配电箱开关柜的安装 班 级 授课日期 年 月 日 目 的 与 要 求 掌握配电箱、开关柜的安装方法及要求 重 点 配电箱、开关柜的安装方法及规范 难 点 配电箱、开关柜的安装方法及规范 授课方式 实训室讲授、现场参观 教 具 课 后 记 实训八 配电箱开关柜的安装 一、小型配电箱的安装 1、居民住宅用配电箱的组成。一个配电箱应包括底板、单相电度表、插入式熔断器、单相空气开关、线槽等部分。其主要结构有上、中、下 3层，如图 8-1所示。 ①下层的左半部分安装 3个较大的熔断器，具体规格应根据实际需要选定。右半部分安装接零排和接地排。电源进线从下层接进。 ②中层安装单相电度表，每户一只。 ③上层的下半部分安装单相空气开关，上半部分安装插入式熔断器，在上层的最右边还要安装一个接地排和一个接零排。出线从上层引出。 2、安装步骤及要求。 ①按配电箱结构和元器件数目确定各元器件的位置。要求盘面上的电器排列整齐美观，便于监视、操作和维修。通常将仪表和信号灯居上，经常操作的开关设备居中，较重的电器居下，各种电器之间应保持足够的距离，以保证安全。在接线时要求空气开关必须接相线。 ②用螺钉固定各电器元件，要求安装牢固，无松动。 ③按线路图正确接线，要求配线长短适度，不能出现压皮、露铜等现象；线头要尽量避免交叉，必须交叉时应在交叉点架空跨越，两线间距不小于 2mm。 ④配线箱内的配线要通过线槽完成，导线要使用不同的颜色。 3、室内配电箱。目前在家庭和办公室中使用的配电箱，一般都是专业厂家生产的成套低压照明配电箱或动力配电箱。这些配电箱在低压电器的选用、器件排布、工艺要求、外形美观等方面都有比较好的质量和性能。组合电箱有多种规格，家庭普遍采用 PZ30—10系列产品。 ①组合配电箱的结构。家庭常用组合配电箱的结构示意如图 8-2所示。中间是一根导轨，用户可根据需要在导轨上安装空气开关和插座。上、下两端分别有按零排和接地排。 图 8 -1 配电箱示意图 ②组合电箱的使用。在使用组合电箱时，用户 应根据实际需要合理的安排器件，如：先设一总电 源开关，再在每问房间设分开关。开关全部为空气 开关，常用型号DZ47-63型。当某一房间有短路、 漏电等现象，空气开关会自动断开，切断电源，保证 安全。同时也可知道线路故障的大致位置，便于检修， 如图8-3所示。 图8-2...
