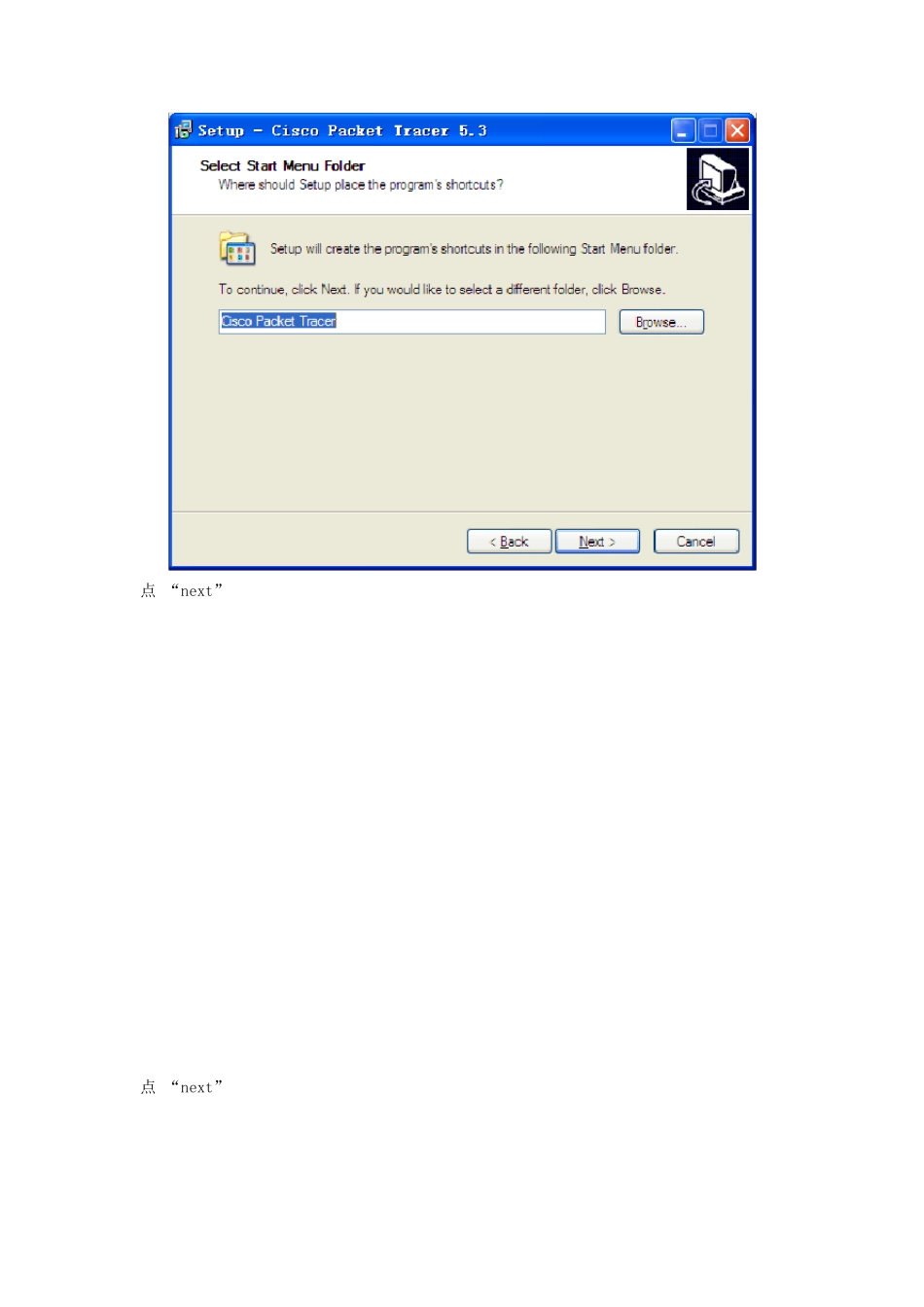

实验1 PacketTrace 基本使用 一、实验目的 掌握Cisco Packet Tracer软件的使用方法。 二、实验任务 在Cisco Packet Tracer中用HUB组建局域网，利用PING命令检测机器的互通性。 三、实验设备 集线器（HUB）一台，工作站PC三台，直连电缆三条。 四、实验环境 实验环境如图1-1 所示。 图1-1 交换机基本配置实验环境 五、实验步骤 （一）安装模拟器 1、运行“PacketTracer53_setup”文件，并按如下图所示完成安装； 点“Next” 选择“I accept the agreement”后，点“next” 不用更改安装目录，直接点 “next” 点 “next” 点 “next” 点 “install” 正在安装 点“Finish”，安装完成。 2、进入页面。 （二）使用模拟器 1、运行 Cisco Packet Tracer 软件，在逻辑工作区放入一台集线器（HUB）和三台终端设备PC，用直连线（Copper Straight-Through）按下图将HUB 和PC 工作站连接起来，HUB 端接Port 口，PC 端分别接以太网（Fastethernet）口。 2、分别点击各工作站PC，进入其配置窗口，选择桌面（Desktop）项，选择运行 IP 地址配置（IP Configuration），设置 IP 地址和子网掩码分别为 PC0：1.1.1.1，255.255.255.0；PC1：1.1.1.2，255.255.255.0；PC2：1.1.1.3，255.255.255.0。 3、点击 Cisco Packet Tracer 软件右下方的仿真模式（Simulation Mode）按钮，如图1-2所示。将Cisco Packet Tracer 的工作状态由实时模式（Realtime）转换为仿真模式（Simulation）。 图1-2 按Simulation Mode 按钮 4、点击 PC0 进入配置窗口，选择桌面 Desktop 项，选择运行命令提示符 Command Prompt，如图1-3 所示。 图1-3 进入PC 配置窗口 5、在上述 DOS 命令行窗口中，输入Ping 1.1.1.3 命令，回车运行。然后在仿真面板(Simulation Panel)中点击自动捕获/播放（Auto Capture/Play）按钮，如图1-4 所示。 图1-4 点击自动抓取/运行按钮 6、观察数据包发送的演示过程，对应地在仿真面板的事件列表（Ev ent List）中观察数据包 的类型。如图1-5 和图1-6 所示。 图1 -5 数据包发送过程演示（Ping 1.1.1.3） 图1 -6 事件列表中显示数据包类型 六．实验心得： 通过本次实验，通过对Cisco Packet Tracer 软件的操作，我们掌握了有关Cisco Packet Tracer 软件的基本使用方法； 与此同时，也学会了在Cisco Packet Tracer 中通过HUB 来组建局域网； 利用Ping 命令检测机器之间的互通性，图形动态的展示了“数据包发送过程”以及“事件列表中显示数据包类型”； 此次实验使我们对机器之间的互通性有了更加清晰的认识。
