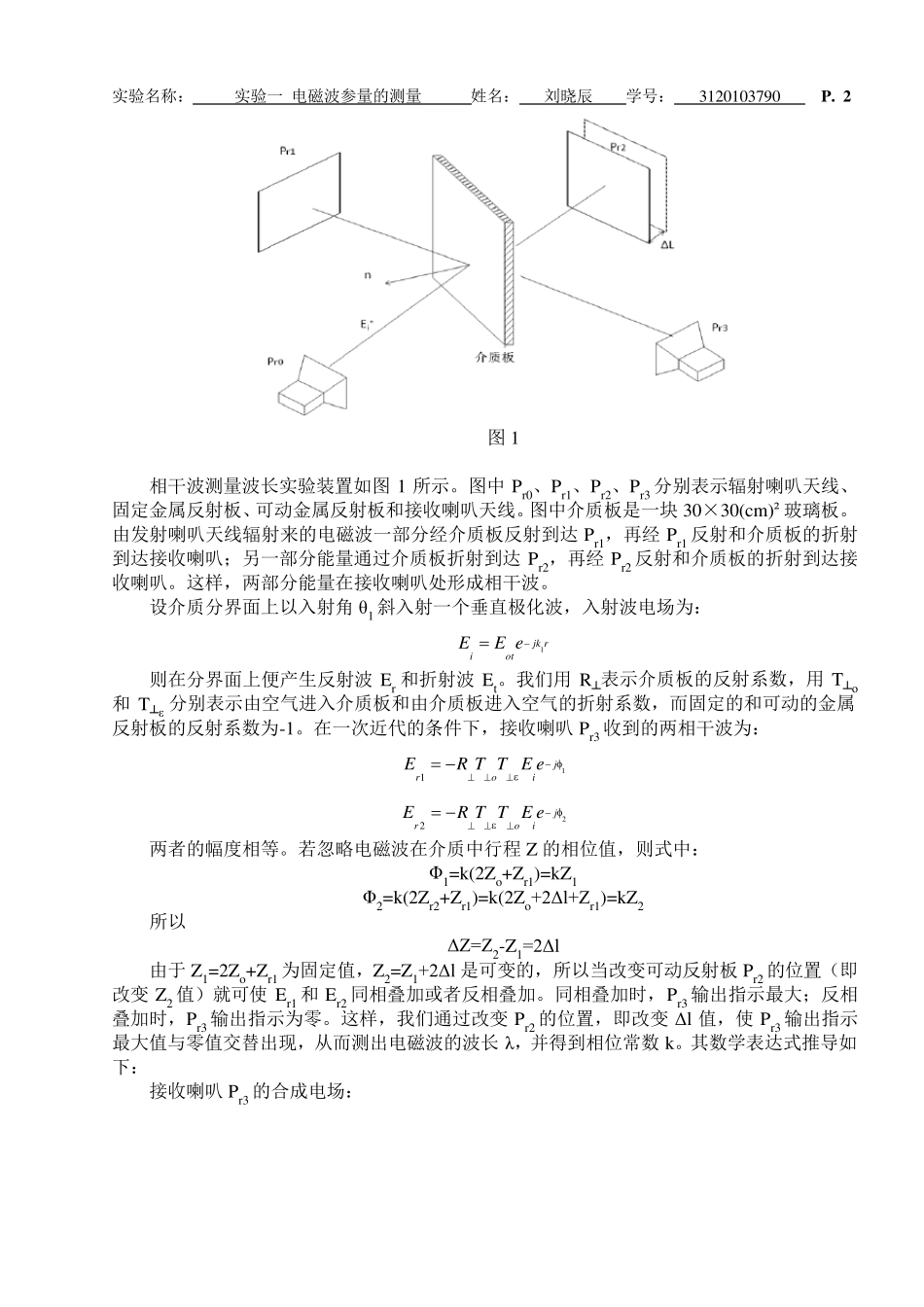

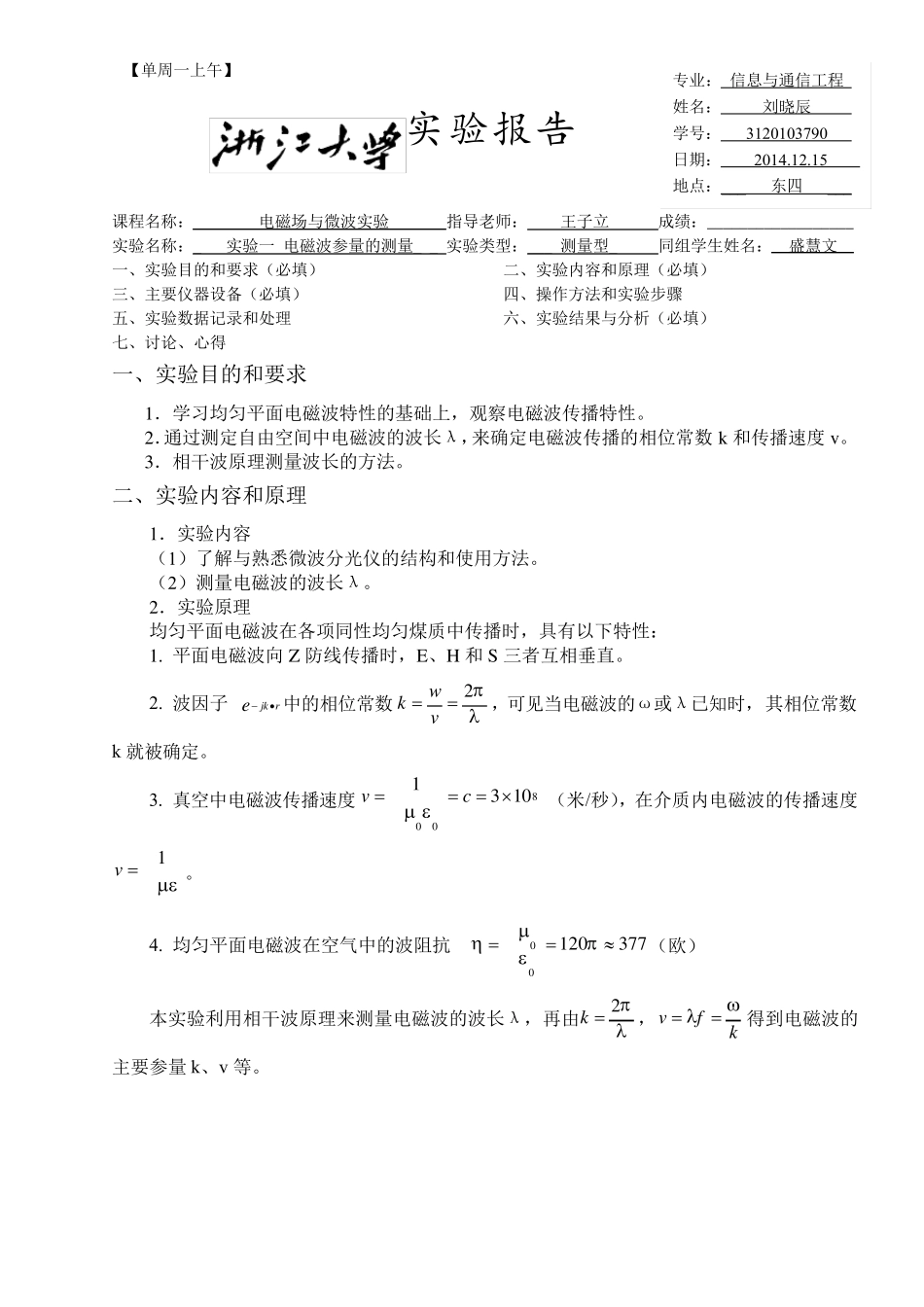

实验报告 课程名称:__ 电磁场与微波实验 __指导老师: 王子立 成绩:__________________ 实验名称:_ 实验一 电磁波参量的测量_ _ 实验类型:___ 测量型_ 同组学生姓名: 盛慧文 一、实验目的和要求(必填) 二、实验内容和原理(必填) 三、主要仪器设备(必填) 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析(必填) 七、讨论、心得 一、实验目的和要求 1.学习均匀平面电磁波特性的基础上,观察电磁波传播特性。 2.通过测定自由空间中电磁波的波长λ,来确定电磁波传播的相位常数k和传播速度 v。 3.相干波原理测量波长的方法。 二、实验内容和原理 1.实验内容 (1)了解与熟悉微波分光仪的结构和使用方法。 (2)测量电磁波的波长λ。 2.实验原理 均匀平面电磁波在各项同性均匀煤质中传播时,具有以下特性: 1. 平面电磁波向Z 防线传播时,E、H 和S 三者互相垂直。 2. 波因子rjke•中的相位常数2 vwk,可见当电磁波的ω或λ已知时,其相位常数k 就被确定。 3. 真空中电磁波传播速度8001031cv (米/秒),在介质内电磁波的传播速度1v。 4. 均匀平面电磁波在空气中的波阻抗 37712000(欧) 本实验利 用相干波原理来测量电磁波的波长λ,再 由2k,kfv 得到 电磁波的主要参量k、v 等 。 专 业 : 信 息 与通信 工 程 姓名: 刘 晓 辰 学号 : 3120103790 日 期 : 2014.12.15 地 点 :___ 东 四 ___ 【 单 周 一上午 】 实验名称: 实验一 电磁波参量的测量 姓名: 刘晓辰 学号: 3120103790 P. 2 图1 相干波测量波长实验装置如图1 所示。图中Pr0、Pr1、Pr2、Pr3 分别表示辐射喇叭天线、固定金属反射板、可动金属反射板和接收喇叭天线。图中介质板是一块30×30(cm)²玻 璃 板。由 发 射喇叭天线辐射来 的电磁波一部 分经 介质板反射到 达 Pr1, 再 经Pr1 反射和介质板的折 射到 达 接收喇叭; 另 一部 分能 量通 过 介质板折 射到 达Pr2, 再 经Pr2 反射和介质板的折 射到 达 接收喇叭。这 样 , 两 部 分能 量在 接收喇叭处 形 成 相干波。 设 介质分界 面 上 以 入 射角 θ1 斜 入 射一个 垂 直 极 化 波, 入 射波电场 为 : 1jk riotEE e 则 在 分界 面 上 便 产 生 反射...
