实验2Matlab绘图操作

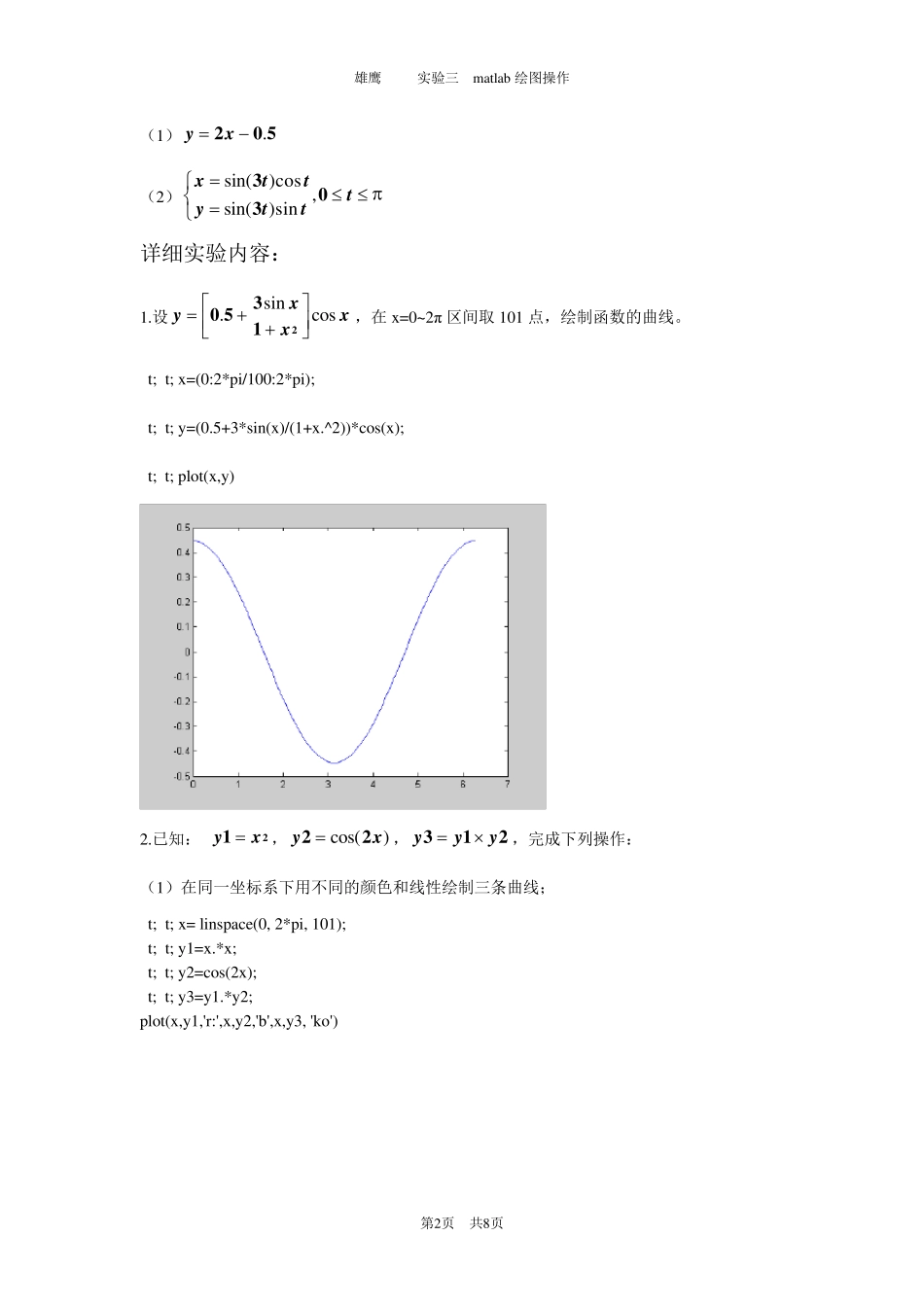

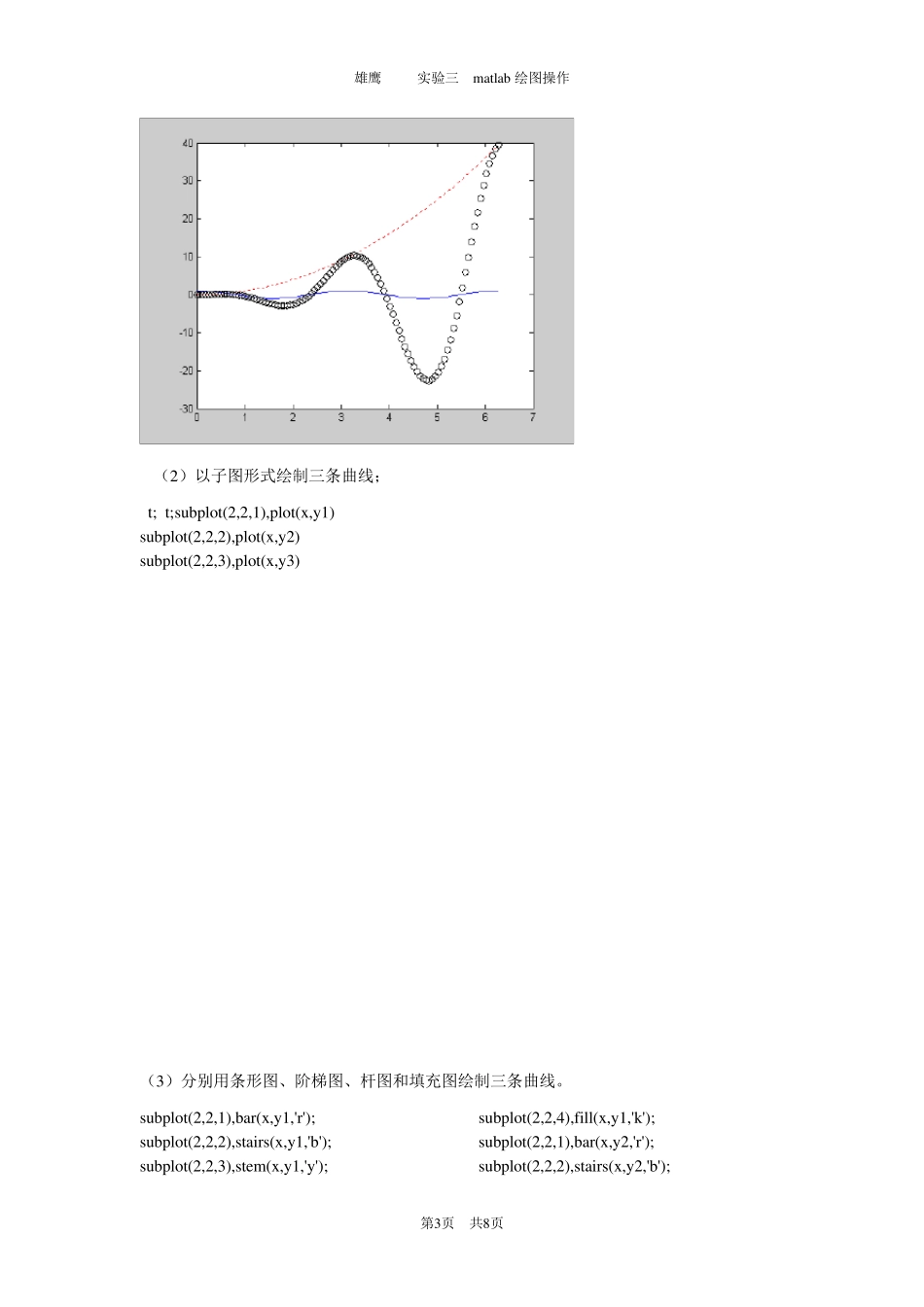

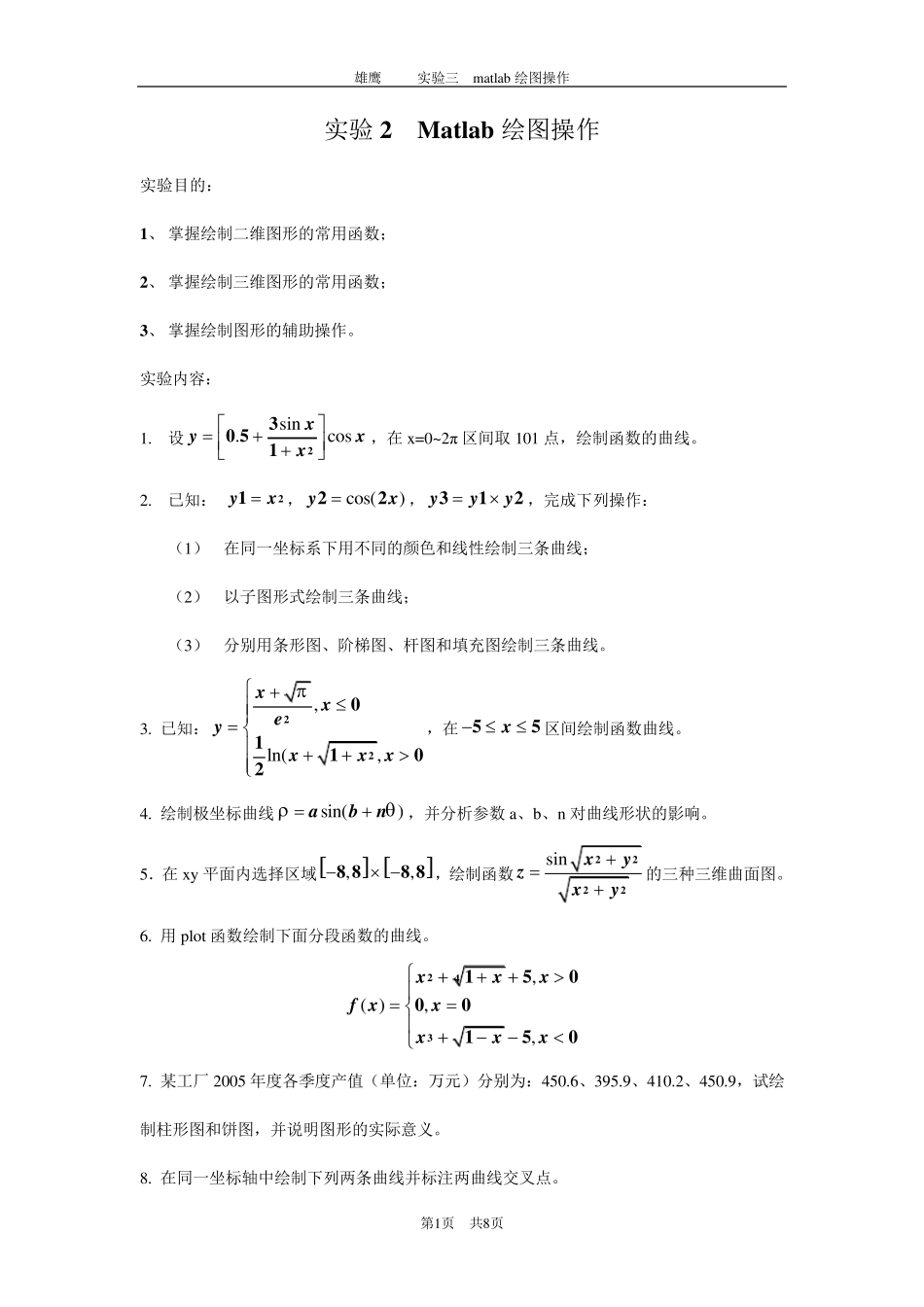

雄鹰 实验三 matlab 绘图操作 第1页 共8页 实验2 Matlab 绘图操作 实验目的： 1、 掌握绘制二维图形的常用函数； 2、 掌握绘制三维图形的常用函数； 3、 掌握绘制图形的辅助操作。 实验内容： 1. 设sin.cosxyxx230 51，在 x=0~2π 区间取 101 点，绘制函数的曲线。 2. 已知： yx21，cos()yx22， yyy312 ，完成下列操作： （1） 在同一坐标系下用不同的颜色和线性绘制三条曲线； （2） 以子图形式绘制三条曲线； （3） 分别用条形图、阶梯图、杆图和填充图绘制三条曲线。 3. 已知：,ln(,xxeyxxx 2201102，在x 55 区间绘制函数曲线。 4. 绘制极坐标曲线sin()abn，并分析参数 a、b、n 对曲线形状的影响。 5．在 xy 平面内选择区域 ,, 8 88 8 ，绘制函数sinxyzxy2222的三种三维曲面图。 6. 用 plot 函数绘制下面分段函数的曲线。 ,( ),,xxxf xxxxx24315000150 7. 某工厂 2005 年度各季度产值（单位：万元）分别为：450.6、395.9、410.2、450.9，试绘制柱形图和饼图，并说明图形的实际意义。 8. 在同一坐标轴中绘制下列两条曲线并标注两曲线交叉点。 雄鹰 实验三 matlab 绘图操作 第2页 共8页 （1）.yx20 5 （2）sin()cos ,sin()sinxtttytt303 详细实验内容： 1.设sin.cosxyxx230 51，在x=0~2π 区间取101 点，绘制函数的曲线。 >> x=(0:2*pi/100:2*pi); >> y=(0.5+3*sin(x)/(1+x.^2))*cos(x); >> plot(x,y) 2.已知： yx21，cos()yx22，yyy312 ，完成下列操作： （1）在同一坐标系下用不同的颜色和线性绘制三条曲线； >> x= linspace(0, 2*pi, 101); >> y1=x.*x; >> y2=cos(2x); >> y3=y1.*y2; plot(x,y1,'r:',x,y2,'b',x,y3, 'ko') 雄鹰 实验三 matlab 绘图操作 第3页 共8页 （2）以子图形式绘制三条曲线； >> su bplot(2,2,1),plot(x ,y 1) su bplot(2,2,2),plot(x ,y 2) su bplot(2,2,3),plot(x ,y 3) （3）分别用条形图、阶梯图、杆图和填充图绘制三条曲线。 su bplot(2,2,1),bar(x ,y 1,'r'); su bplot(2,2,2),stairs(x ,y 1,'b'); su bplot(2,2,3),stem(x ,y 1,'y '); su bplot(2,2,4),fill(x ,y 1,'k'); su bplot(2,2...
