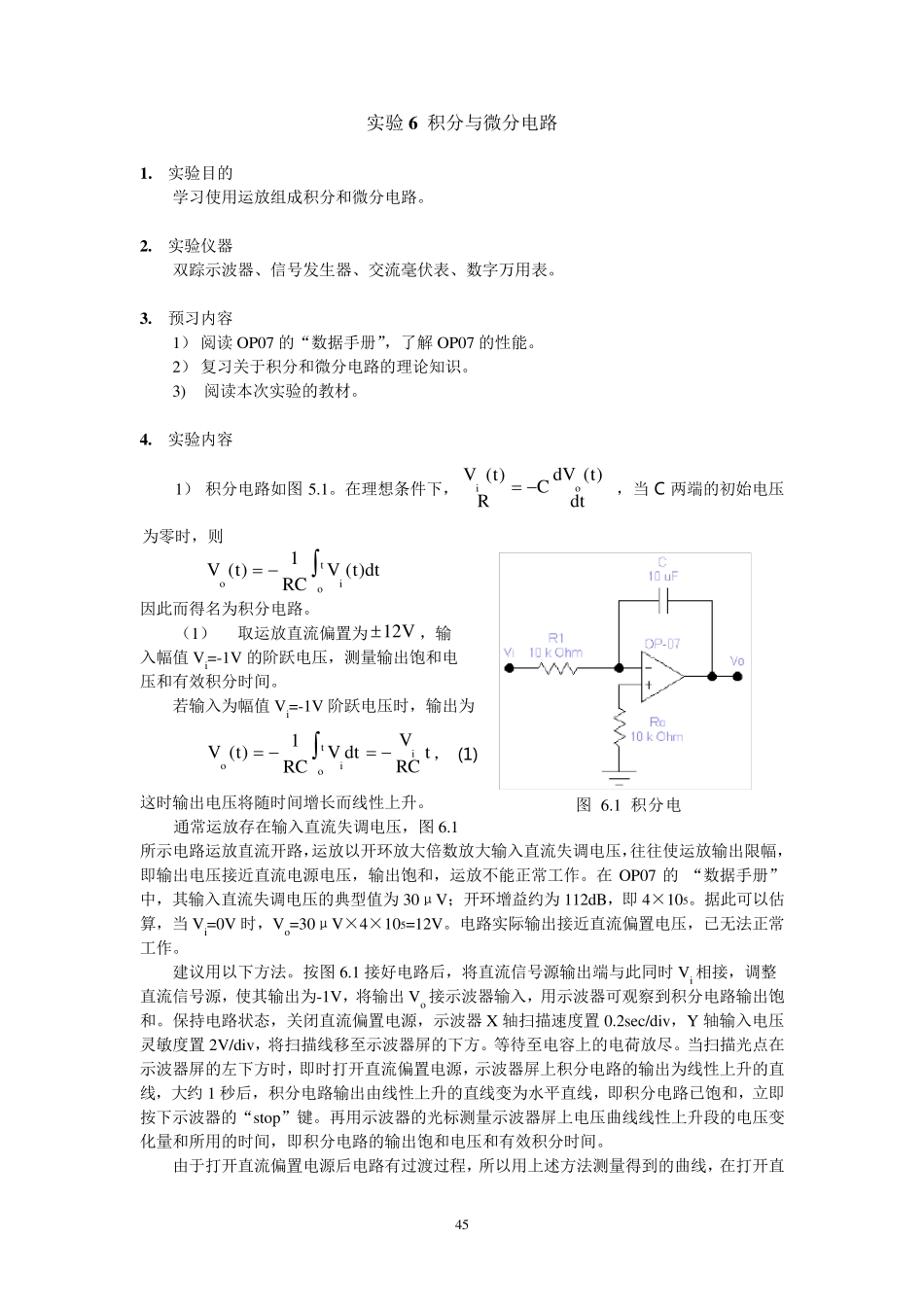

45 实 验 6 积 分 与 微 分 电 路 1 . 实 验 目 的 学 习 使 用 运 放 组 成 积 分 和 微 分 电 路 。 2 . 实 验 仪 器 双 踪 示 波 器 、 信 号 发 生 器 、 交 流 毫 伏 表 、 数 字 万 用 表 。 3 . 预 习 内 容 1） 阅 读 OP07 的 “ 数 据 手 册 ”， 了 解 OP07 的 性 能 。 2） 复 习 关 于 积 分 和 微 分 电 路 的 理 论 知 识 。 3) 阅 读 本 次 实 验 的 教 材 。 4 . 实 验 内 容 1） 积 分 电 路 如 图5.1。 在 理 想 条 件 下 ，dt)t(dVCR)t(Voi ， 当C 两 端 的 初 始 电 压为 零 时 ， 则 dt)t(VRC1)t(Vtoio 因 此 而 得 名 为 积 分 电 路 。 （ 1） 取 运 放 直 流 偏 置 为V12， 输 入 幅 值 Vi=-1V 的 阶 跃 电 压 ， 测 量 输 出 饱 和 电 压 和 有 效 积 分 时 间 。 若 输 入 为 幅 值 Vi=-1V 阶 跃 电 压 时 ， 输 出 为 dtVRC1)t(VtoiotRCVi， (1) 这 时 输 出 电 压 将 随 时 间 增 长 而 线 性 上 升 。 通 常 运 放 存 在 输 入 直 流 失 调 电 压 ， 图 6.1 所 示 电 路 运 放 直 流 开 路 ，运 放 以 开 环 放 大 倍 数 放 大 输 入 直 流 失 调 电 压 ，往 往 使 运 放 输 出 限 幅 ，即输 出 电 压 接近直 流 电 源电 压 ， 输 出 饱 和 ， 运 放 不能 正常 工作。 在OP07 的 “ 数 据 手 册 ”中， 其输 入 直 流 失 调 电 压 的 典型值 为 30μV；开 环 增 益约为 112dB， 即4×105。 据 此 可以 估算， 当 Vi=0V 时 ， Vo=30μV×4×105=12V。 电 路 实 际输 出 接近直 流 偏 置 电 压 ， 已无法正常工作。 建议用 以 下 方法。 按图 6.1 接好电 路 后， 将 直 流 信 号 源输 出 端 与 此 同时 Vi 相接， 调 整直 流 信 号 源， 使 其输 出 为 -1V， 将 输 出 Vo 接示 波 器 输 入 ， 用 示 波 器 可观 察 到 积 分 电 路 输 出 饱和 。 保 持 电 路 状 态 ， 关 闭 直 流 偏 置 电 源， 示 波 器 X 轴 扫 描 速 度 ...
