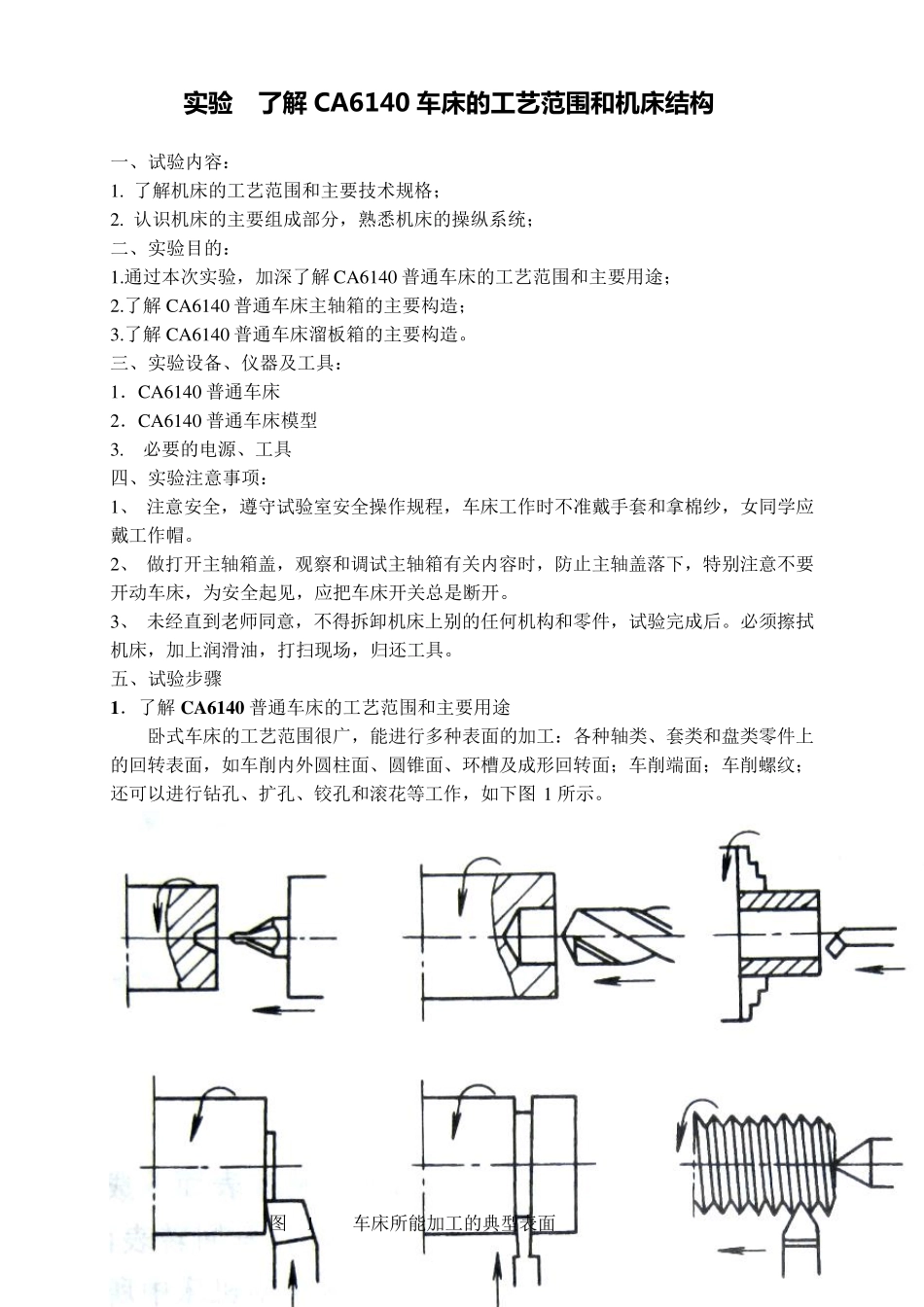

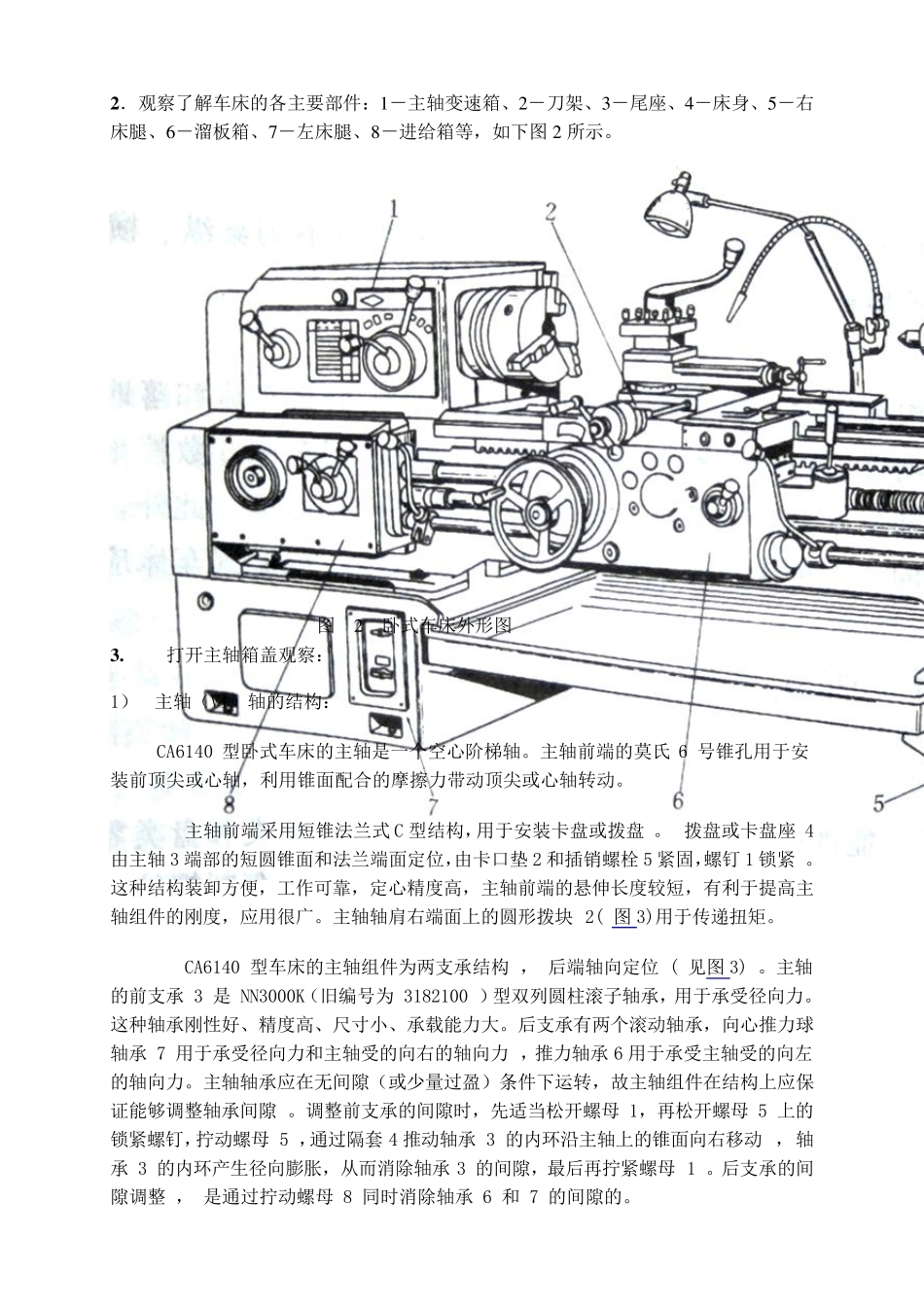

实 验 了解 CA6140 车床的工艺范围和机床结构 一、试验内容： 1. 了解机床的工艺范围和主要技术规格； 2. 认识机床的主要组成部分，熟悉机床的操纵系统； 二、实验目的： 1.通过本次实验，加深了解 CA6140 普通车床的工艺范围和主要用途； 2.了解 CA6140 普通车床主轴箱的主要构造； 3.了解 CA6140 普通车床溜板箱的主要构造。 三、实验设备、仪器及工具： 1．CA6140 普通车床 2．CA6140 普通车床模型 3. 必要的电源、工具 四、实验注意事项： 1、 注意安全，遵守试验室安全操作规程，车床工作时不准戴手套和拿棉纱，女同学应戴工作帽。 2、 做打开主轴箱盖，观察和调试主轴箱有关内容时，防止主轴盖落下，特别注意不要开动车床，为安全起见，应把车床开关总是断开。 3、 未经直到老师同意，不得拆卸机床上别的任何机构和零件，试验完成后。必须擦拭机床，加上润滑油，打扫现场，归还工具。 五、试验步骤 1．了解 C A 6140 普通车床的工艺范围和主要用途 卧式车床的工艺范围很广，能进行多种表面的加工：各种轴类、套类和盘类零件上的回转表面，如车削内外圆柱面、圆锥面、环槽及成形回转面；车削端面；车削螺纹；还可以进行钻孔、扩孔、铰孔和滚花等工作，如下图 1 所示。 图 1 车床所能加工的典型表面 2 ．观察了解车床的各主要部件：1 －主轴变速箱、2 －刀架、3 －尾座、4 －床身、5 －右床腿、6 －溜板箱、7 －左床腿、8 －进给箱等，如下图 2 所示。 图 2 卧式车床外形图 3 . 打开主轴箱盖观察： 1） 主轴（VI）轴的结构： CA6140 型卧式车床的主轴是一个空心阶梯轴。主轴前端的莫氏 6 号锥孔用于安装前顶尖或心轴，利用锥面配合的摩擦力带动顶尖或心轴转动。 主轴前端采用短锥法兰式 C 型结构，用于安装卡盘或拨盘 。 拨盘或卡盘座 4 由主轴3 端部的短圆锥面和法兰端面定位，由卡口垫 2 和插销螺栓 5 紧固，螺钉 1 锁紧 。这种结构装卸方便，工作可靠，定心精度高，主轴前端的悬伸长度较短，有利于提高主轴组件的刚度，应用很广。主轴轴肩右端面上的圆形拨块 2( 图 3)用于传递扭矩。 CA6140 型车床的主轴组件为两支承结构 ， 后端轴向定位 ( 见图 3) 。主轴的前支承 3 是 NN3000K（旧编号为 3182100 ）型双列圆柱滚子轴承，用于承受径向力。这种轴承刚性好、精度高、尺寸小、承载能力大。后支承有两个滚动轴承，向心推力球轴承 7 ...
