实验OSPF基本配置

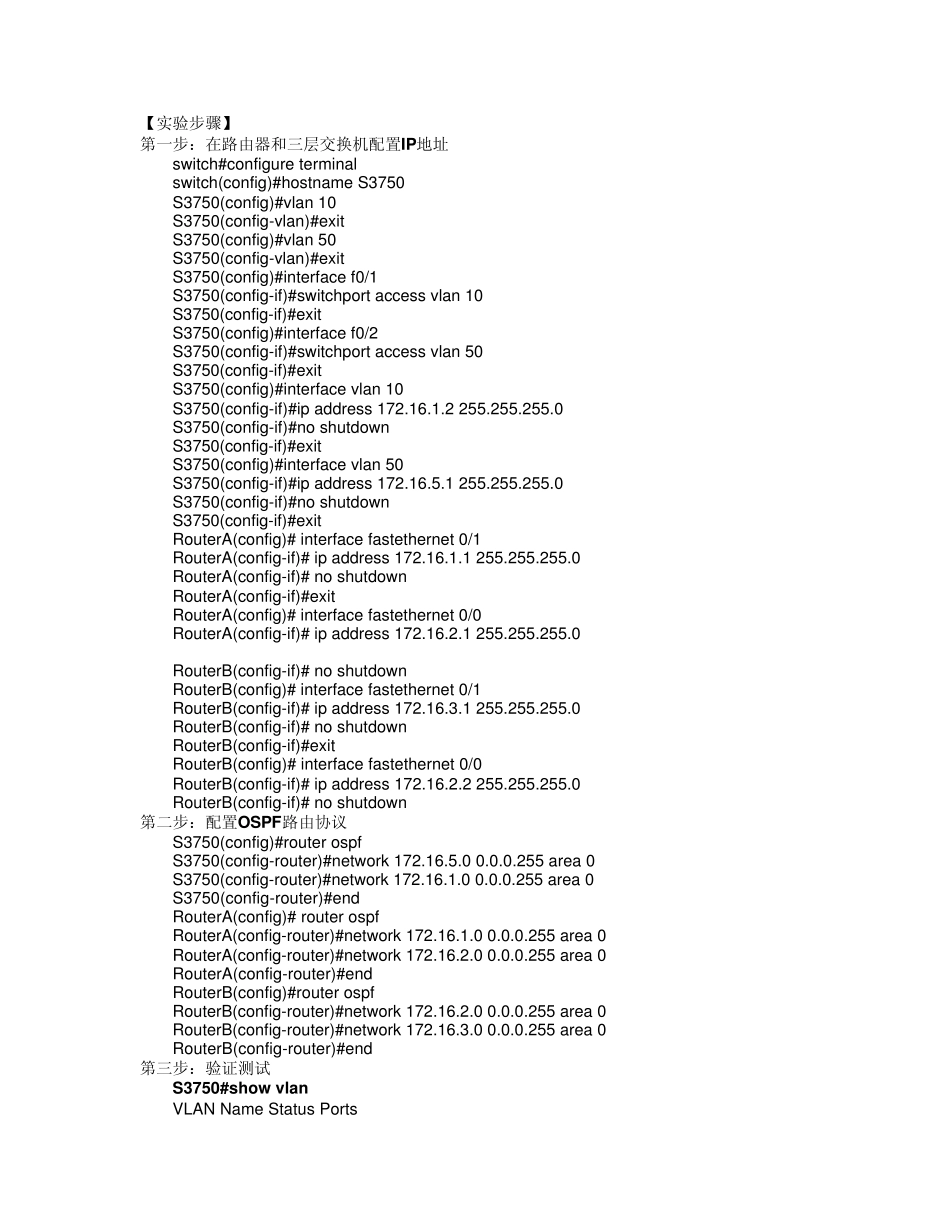

实验 OSPF基本配置 【实验名称】 OSPF单区域基本配置。 【实验目的】 掌握在路由器上配置OSPF单区域。 【背景描述】 假设校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的另1台路由器连接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。 本实验以两台路由器、1台三层交换机为例。S3550上划分有VLAN10和VLAN50，其中VLAN10用于连接RA，VLAN50用于连接校园网主机。 【需求分析】 需要在路由器和交换机上配置OSPF路 由协议，使全网互通，从而实现信息的共享和传递。 【实验拓扑】 实验拓扑图 【实验设备】 三层交换机 1台 路由器 2台 交叉线或直连线 3条 【预备知识】 路由器基本配置知识、OSPF 【实验原理】 OSPF（Open Shortest Path First，开放式最短路径优先）协议，是目前网络中应用最广泛的路由协议之一。属于内部网关路由协议，能够适应各种规模的网络环境，是典型的链路状态（link-state）协议。 OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库（LSDB），然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。 OSPF属于无类路由协议，支持VLSM（变长子网掩码）。OSPF是以组播的形式进行链路状态的通告的。 【实验步骤】 第一步：在路由器和三层交换机配置IP地址 switch#configure terminal switch(config)#hostname S3750 S3750(config)#vlan 10 S3750(config-vlan)#exit S3750(config)#vlan 50 S3750(config-vlan)#exit S3750(config)#interface f0/1 S3750(config-if)#switchport access vlan 10 S3750(config-if)#exit S3750(config)#interface f0/2 S3750(config-if)#switchport access vlan 50 S3750(config-if)#exit S3750(config)#interface vlan 10 S3750(config-if)#ip address 172.16.1.2 255.255.255.0 S3750(config-if)#no shutdown S3750(config-if)#exit S3750(config)#interface vlan 50 S3750(config-if)#ip address 172.16.5.1 255.255.255.0 S3750(config-if)#no shutdown S3750(config-if)#exit RouterA(config)# interface fastethernet 0/1 RouterA(config-if)# ip address 172.16.1.1 255.255.255.0 RouterA(config-if)# no shutdown RouterA(config-if)#exit RouterA(config)# interface...
