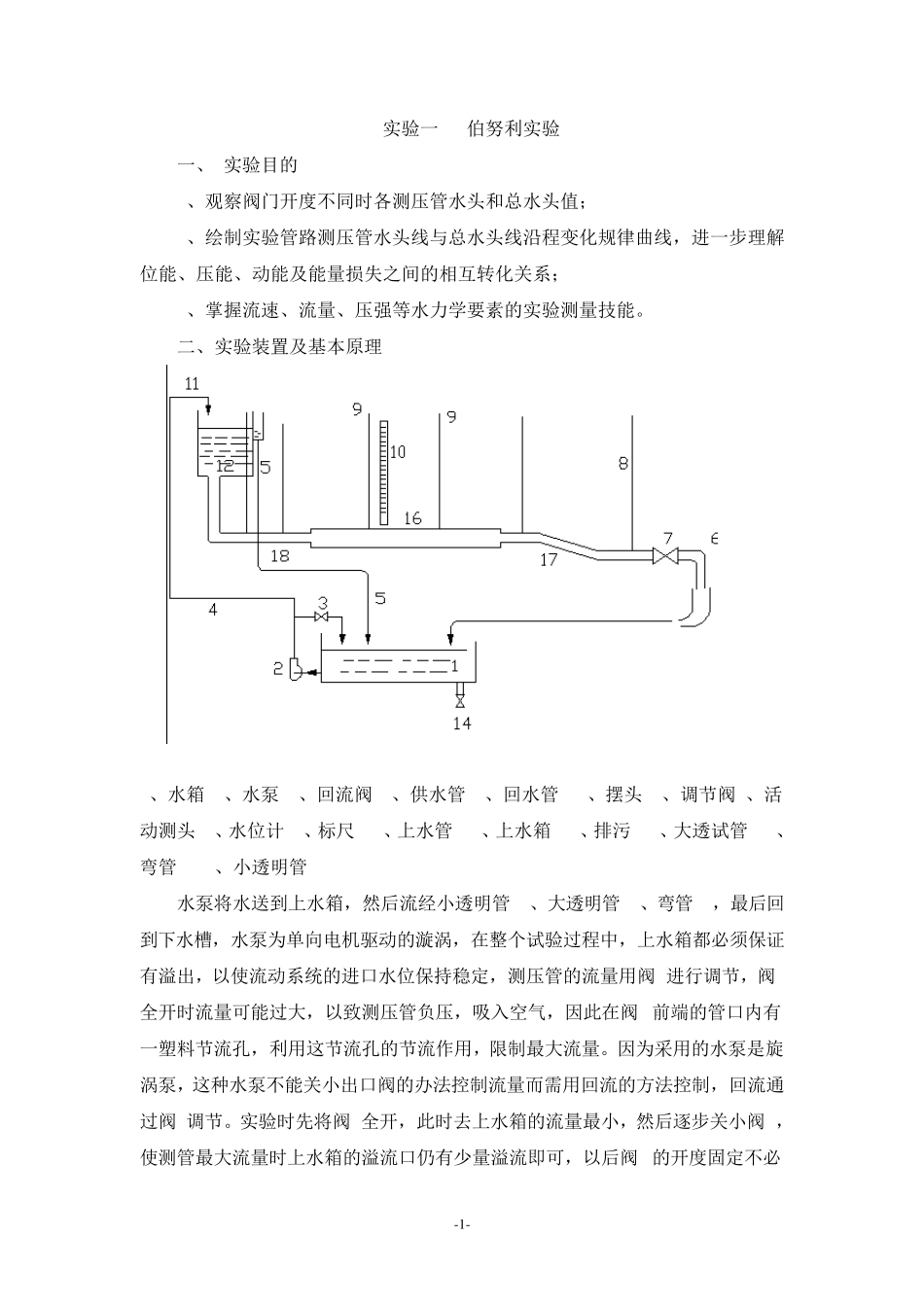

-1 - 实验一 伯努利实验 一、 实验目的 1、观察阀门开度不同时各测压管水头和总水头值； 2、绘制实验管路测压管水头线与总水头线沿程变化规律曲线，进一步理解位能、压能、动能及能量损失之间的相互转化关系； 3、掌握流速、流量、压强等水力学要素的实验测量技能。 二、实验装置及基本原理 1、水箱 2、水泵 3、回流阀 4、供水管 5、回水管 6 、摆头 7、调节阀8、活动测头 9、水位计10、标尺 11、上水管 12、上水箱 14、排污 16、大透试管 17、弯管 18、小透明管 水泵将水送到上水箱，然后流经小透明管18、大透明管16、弯管17，最后回到下水槽，水泵为单向电机驱动的漩涡，在整个试验过程中，上水箱都必须保证有溢出，以使流动系统的进口水位保持稳定，测压管的流量用阀7进行调节，阀7全开时流量可能过大，以致测压管负压，吸入空气，因此在阀 7前端的管口内有一塑料节流孔，利用这节流孔的节流作用，限制最大流量。因为采用的水泵是旋涡泵，这种水泵不能关小出口阀的办法控制流量而需用回流的方法控制，回流通过阀3调节。实验时先将阀3全开，此时去上水箱的流量最小，然后逐步关小阀3，使测管最大流量时上水箱的溢流口仍有少量溢流即可，以后阀 3的开度固定不必-2 - 每次都调节。 测压管各点上的压强，有活动测头8、水位计9测量，活动测头有一小管伸入透明测管内，小管末端封闭，而管身上钻有一个小测压孔，该孔处于透明测压管的中心线上，试验时，当小孔正对水流方向时，测得的是总压；而垂直水流方向测得的是测压管水头。测压管的流量通过活动摆头6用体积法进行测量。 三、实验步骤 1、实验前的准备 （1）检查零流速时，各水位记高度是否一致，如不一致，可能是测管内有汽泡或者安装高度不一致，应采取相应措施进行处理。 （2）合上水泵电源开关，如水泵不动，应即停电检查。 （3）检查当阀7全开时，上水箱是否仍有溢出，如无溢出，应适当关小阀3。 （4）检查摆头是否灵活。 2、实验进行 （1）首先记录调节阀全关时的水位，即零流量水位及实验水温。 （2）调节阀7使流动系统处于某一稳定进行状态。 （3）测量各测点总压和静压，并将数据计入附表。 （4）利用秒表和量筒测量该状态下通过测压管的流量 （5）若要几个状态的值，重复上述步骤 （6）实验结束时，先关阀7后关泵。 四、实验报告要求 1、实验目的 2、实验原理 3、实验步骤 4、由记录的原始数据，画出能量（水头）沿测量的变化的曲线图...
