实验一刀具几何角度的测量

实验一刀具几何角度的测量_第1页
1/6
实验一刀具几何角度的测量_第2页
2/6

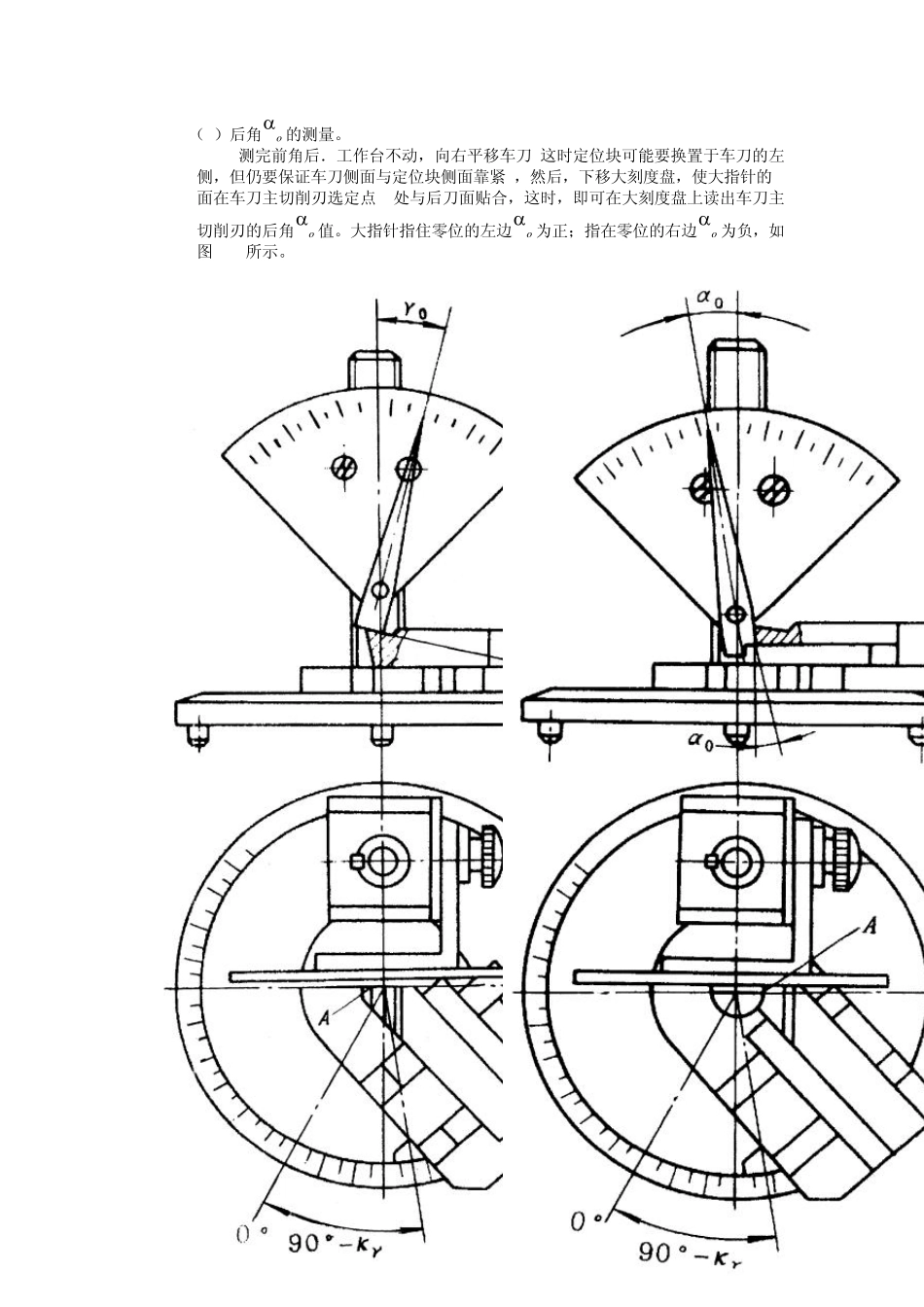

实验一刀具几何角度的测量_第3页
3/6
实验一 刀具几何角度的测量 一、 实验目的 (1)掌握车刀几何角度测量的基本方法,加深对车刀切削部分基本定义的理解。 (2)了解车刀量角台的结构、工作原理及使用方法。 (3)掌握车刀几何角度的标注方法。 二、 实验原理 车刀量角台是测量车刀标注角度的专用量角仪,其结构如图1.1所示。它是由工作台、定位块8、立柱、调整螺母6和安装在三个互相垂直轴上的大刻度盘3、小刻度盘5、底盘l 以及相应的大指针2、小指针4等零件组成的。它的测量基本原理就是利用安装在三个互相 垂直轴上的刻度盘或指针,对应车刀被测部分作一定角度的转动,其转过的角度值可通过相应的刻度盘指针显示出来,从而测量出车刀切削部分在某平面内的“静态”几何角度。 在车刀的设汁、制造、刃磨和测量过程中,为方便起见,均以与车刀刀杆的安装底面相图1.1 车刀量角台 贴合的平面作为基面。因为在使用中车刀的切削平面和各平面(法平面除外)均垂直于基面,所以,车刀量角台在小指针指零时,可用大指针的前面a分别代表各平面(小指针转过刃倾角s 时代表法平面)和切削平面。测量时,只要将被测车刀随工作台转到一定的位置,然后,再适当调整大指针的方位,使其几个测量工作面(如图1.1中的a、b、c、d等面)分别与车刀切削部分的各被测面(刃)贴合,此时,便可在底盘和大刻度盘上分别读出车刀切削部分在基面、正交平面、法平面等平面内的“静态”几何角度值。 三、实验仪器和刀具 (1)车刀量角台一台。 (2)外圆车刀(90º偏 刀、45º弯 头 刀)和切 断 刀各 一把 。 四 、实验内 容 及 步 骤 测 量前 , 先 将 各 指 针 对 零 (原 始 位 置 ), 然 后 , 将 车刀放 到 测 量工 作 台上 ,并 与定 位 块 靠 紧 。 (1)主 偏 角 的 测 量 将 工 作 台连 同 车刀一起 从 原 始 位 置 开 始 顺 时 针 转 动 (工 作 台平 面 相 当 于 基 面 ),直到 车刀主 切 削 刃 与 大 指 针 的 a面 贴 合 为 止 , 这 时 , 即 可 在 标 有 刻 度的 圆形 底 盘 上 读 出车刀主 偏 角值, 如 图 1.2所 示 。 图 1.2 车刀主 偏 角 的 测 量 图 1.3 车刀刃 倾 角s 的 测 量 (2)刀倾 角s 的 测 量 测 完 主 偏 角后 , 工 作 台不 动 , 转 动 调 整 螺 母 , 使 大 刻 度盘 上 移 , 并 转 动...
