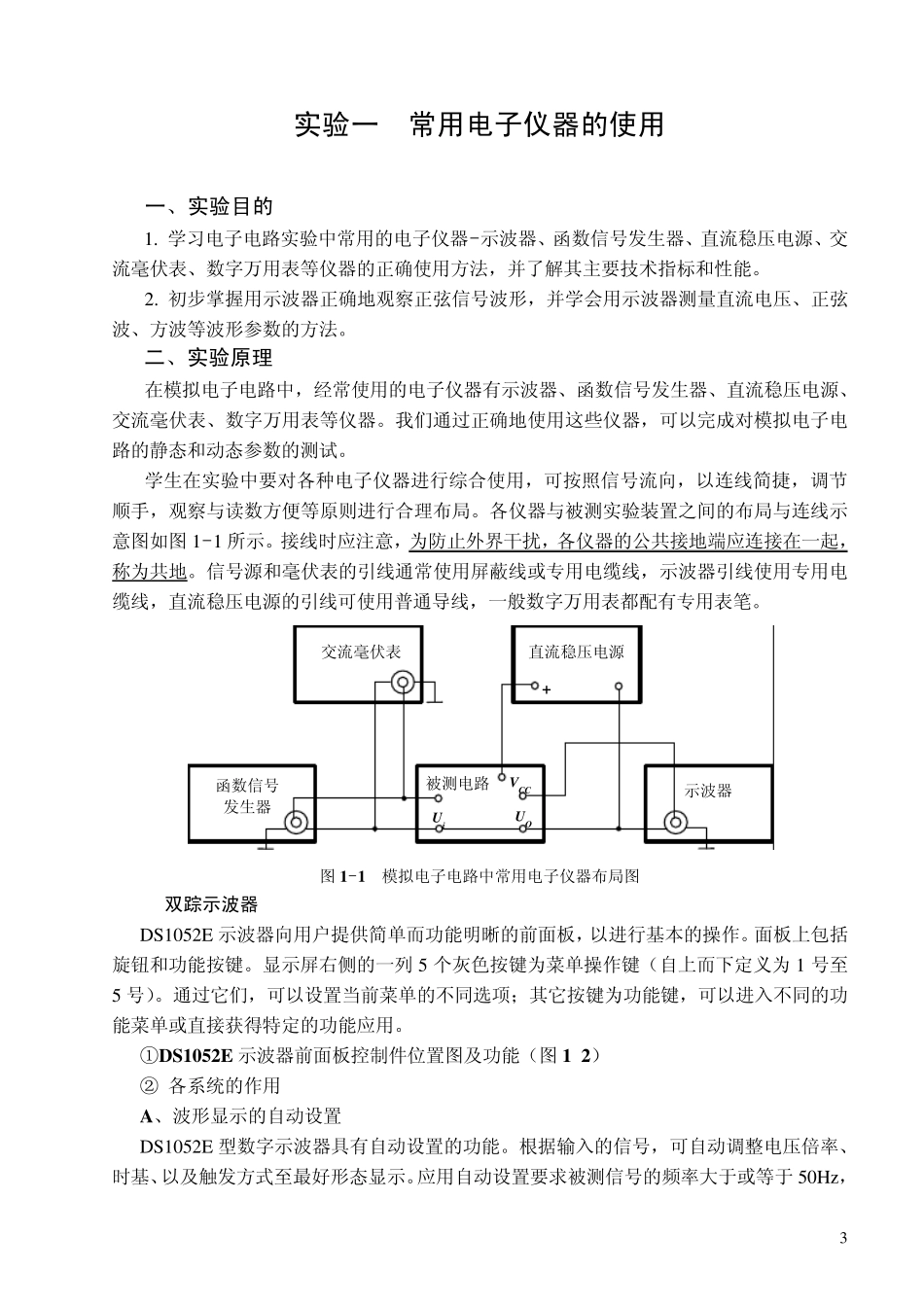

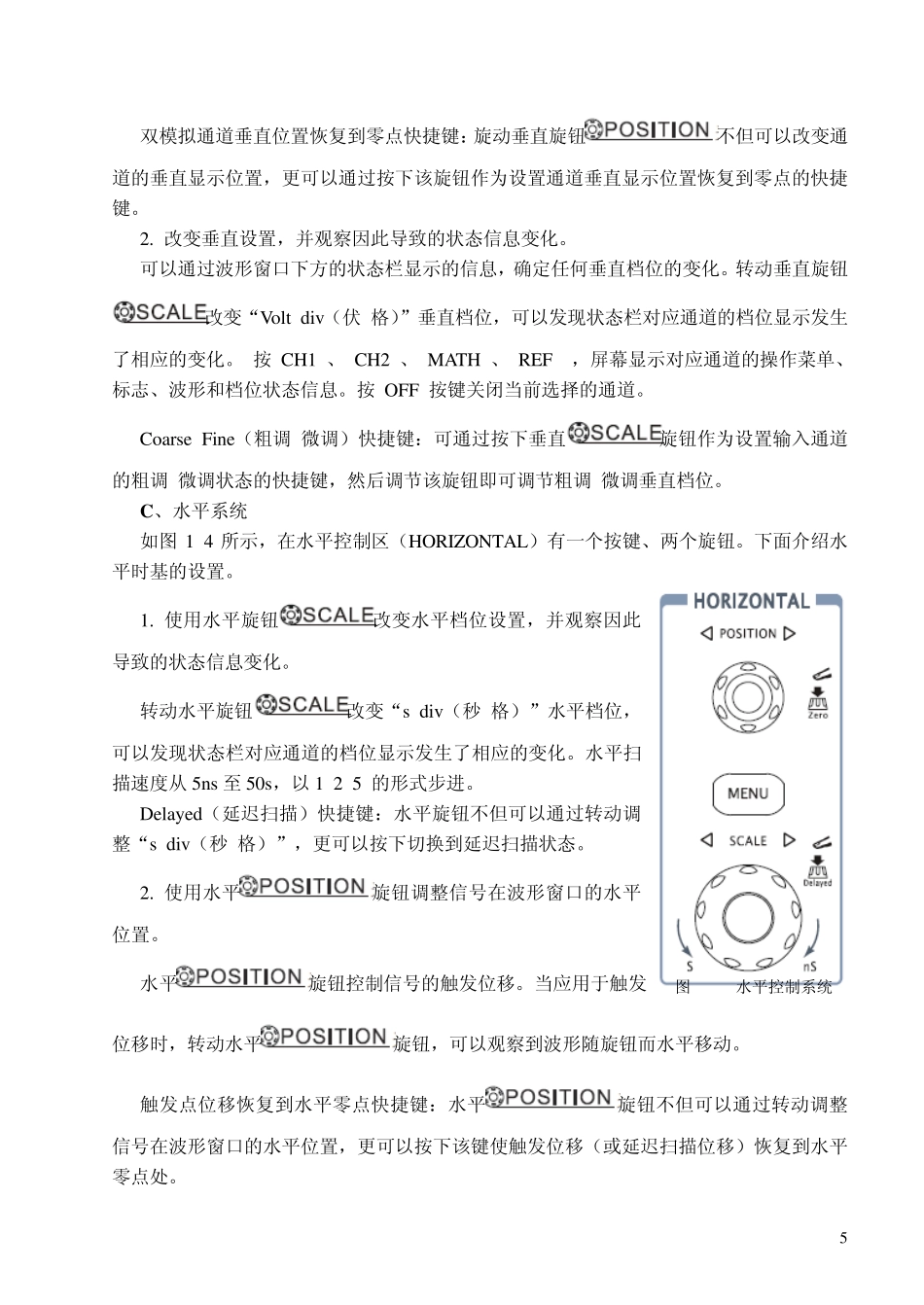

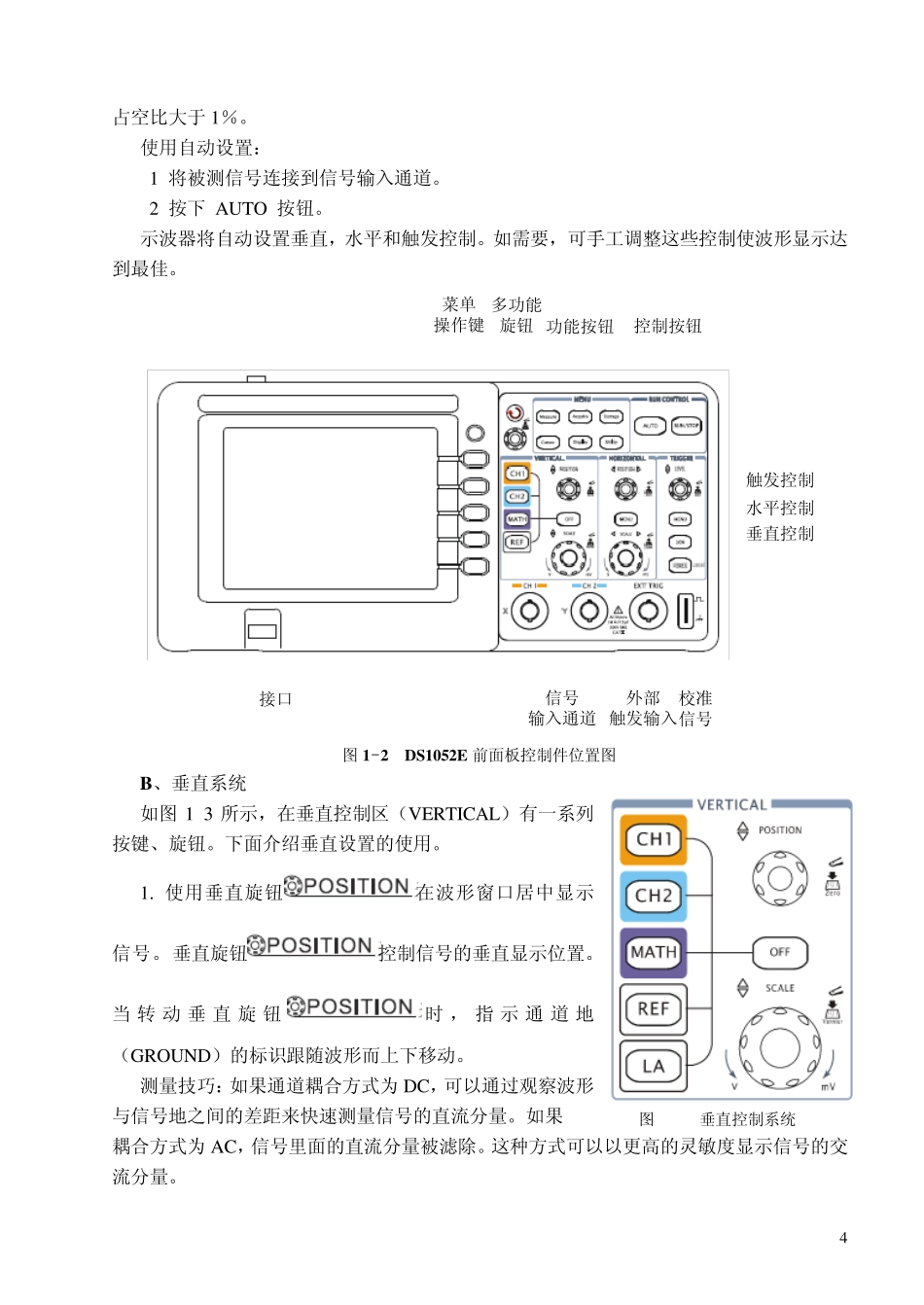

3 实验一 常用电子仪器的使用 一、实验目的 1. 学习电子电路实验中常用的电子仪器-示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等仪器的正确使用方法，并了解其主要技术指标和性能。 2. 初步掌握用示波器正确地观察正弦信号波形，并学会用示波器测量直流电压、正弦波、方波等波形参数的方法。 二、实验原理 在模拟电子电路中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等仪器。我们通过正确地使用这些仪器，可以完成对模拟电子电路的静态和动态参数的测试。 学生在实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局。各仪器与被测实验装置之间的布局与连线示意图如图 1-1 所示。接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称为共地。信号源和毫伏表的引线通常使用屏蔽线或专用电缆线，示波器引线使用专用电缆线，直流稳压电源的引线可使用普通导线，一般数字万用表都配有专用表笔。 交流毫伏表直流稳压电源函数信号发生器示波器+-UiUOVCC被测电路 图 1-1 模拟电子电路中常用电子仪器布局图 1.双踪示波器 DS1052E 示波器向用户提供简单而功能明晰的前面板，以进行基本的操作。面板上包括旋钮和功能按键。显示屏右侧的一列5 个灰色按键为菜单操作键（自上而下定义为 1 号至5 号）。通过它们，可以设置当前菜单的不同选项；其它按键为功能键，可以进入不同的功能菜单或直接获得特定的功能应用。 ①DS1052E 示波器前面板控制件位置图及功能（图 1-2） ② 各系统的作用 A、波形显示的自动设置 DS1052E 型数字示波器具有自动设置的功能。根据输入的信号，可自动调整电压倍率、时基、以及触发方式至最好形态显示。应用自动设置要求被测信号的频率大于或等于 50Hz， 4 占空比大于1％。 使用自动设置： (1)将被测信号连接到信号输入通道。 (2)按下 AUTO 按钮。 示波器将自动设置垂直，水平和触发控制。如需要，可手工调整这些控制使波形显示达到最佳。 菜单操作键多功能旋钮功能按钮控制按钮触发控制水平控制垂直控制校准信号外部触发输入信号输入通道USB接口 图1-2 DS1052E 前面板控制件位置图 B、垂直系统 如图1-3 所示，在垂直控制区（VERTICAL）有一系列按键、旋钮。下面介绍垂直设置的使用。 1. 使用垂直旋钮在波形窗口居中显示信号。 垂直旋钮控制...
