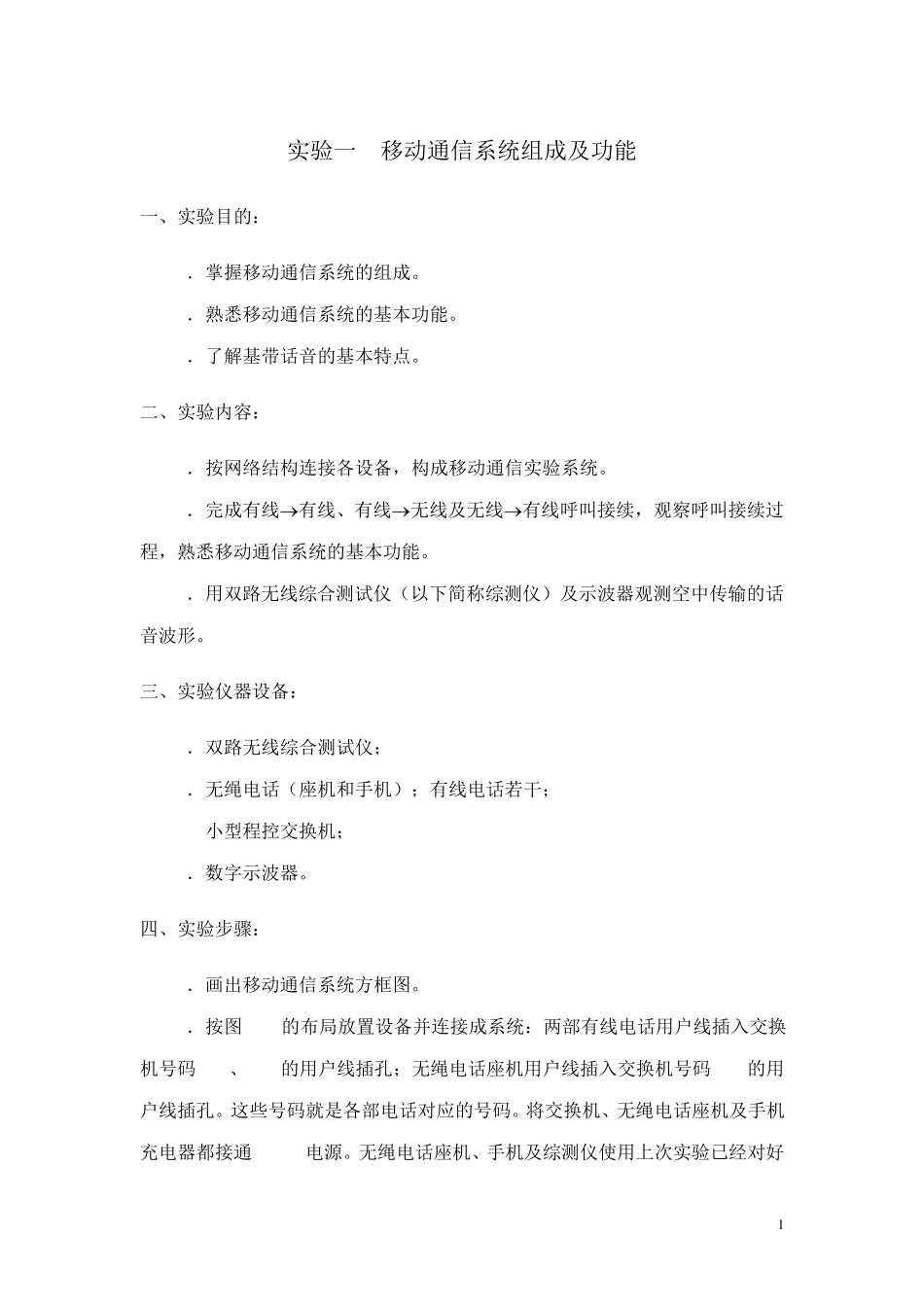

1 实验一 移动通信系统组成及功能 一、实验目的： 1．掌握移动通信系统的组成。 2．熟悉移动通信系统的基本功能。 3．了解基带话音的基本特点。 二、实验内容： 1．按网络结构连接各设备，构成移动通信实验系统。 2．完成有线有线、有线无线及无线有线呼叫接续，观察呼叫接续过程，熟悉移动通信系统的基本功能。 3．用双路无线综合测试仪（以下简称综测仪）及示波器观测空中传输的话音波形。 三、实验仪器设备： 1．双路无线综合测试仪； 2．无绳电话（座机和手机）；有线电话若干； 3. 小型程控交换机； 4．数字示波器。 四、实验步骤： 1．画出移动通信系统方框图。 2．按图 1-1的布局放置设备并连接成系统：两部有线电话用户线插入交换机号码 801、802的用户线插孔；无绳电话座机用户线插入交换机号码 804的用户线插孔。这些号码就是各部电话对应的号码。将交换机、无绳电话座机及手机充电器都接通220VAC电源。无绳电话座机、手机及综测仪使用上次实验已经对好 2 码的同一套系统或由教师实验前完成对码，使三者识别码及呼叫信道一致（对码步骤详见实验四的实验步骤1）。 图1-1 移动通信教学实验系统 3．有线电话1摘机，交换机上对应的LED指示灯亮，用户听拨号音。用户拨号呼叫有线电话2，有线电话2振铃，有线电话1听回铃。有线电话2摘机通话，通话完毕挂机，未挂机的一方听忙音。若有线电话2忙（已摘机），则有线电话1摘机拨号后听忙音。若有线电话2用户线从交换机上拔下，有线电话1拨号后听回铃。 4．有线电话2拨号呼叫有线电话1，通话完毕挂机。 5．无绳手机按“通话”键摘机，听到拨号音后拨有线电话1或有线电话2的号码，有线电话振铃，无绳手机听回铃。有线电话摘机通话，通话完毕挂机（其中，无绳手机再按“通话”键或将手机放回充电器则挂机）。 6．有线电话摘机拨号呼叫无绳手机，手机振铃，有线电话听回铃。手机按“通话”键摘机通话，通话完毕挂机。 7．将双踪示波器两个探头分别接至综测仪 BS及MS测量面板上AFo输出端口。接通综测仪电源（K5置 ON），综测仪发出三短声、一长声峰鸣后进入系统测量自动工作方式，SYST灯常亮，综测仪守候在无绳电话控制信道。关发射机（K6置 OFF），关信令存贮显示模块（K10置 OFF）。 MS ( Mobile Station ) : 移动台（无绳电话手机） BS ( Base Station ) 基地台（无绳电话座机） EX ( Ex chage ) : 程控交换机 TEL (Telephone ) :...
