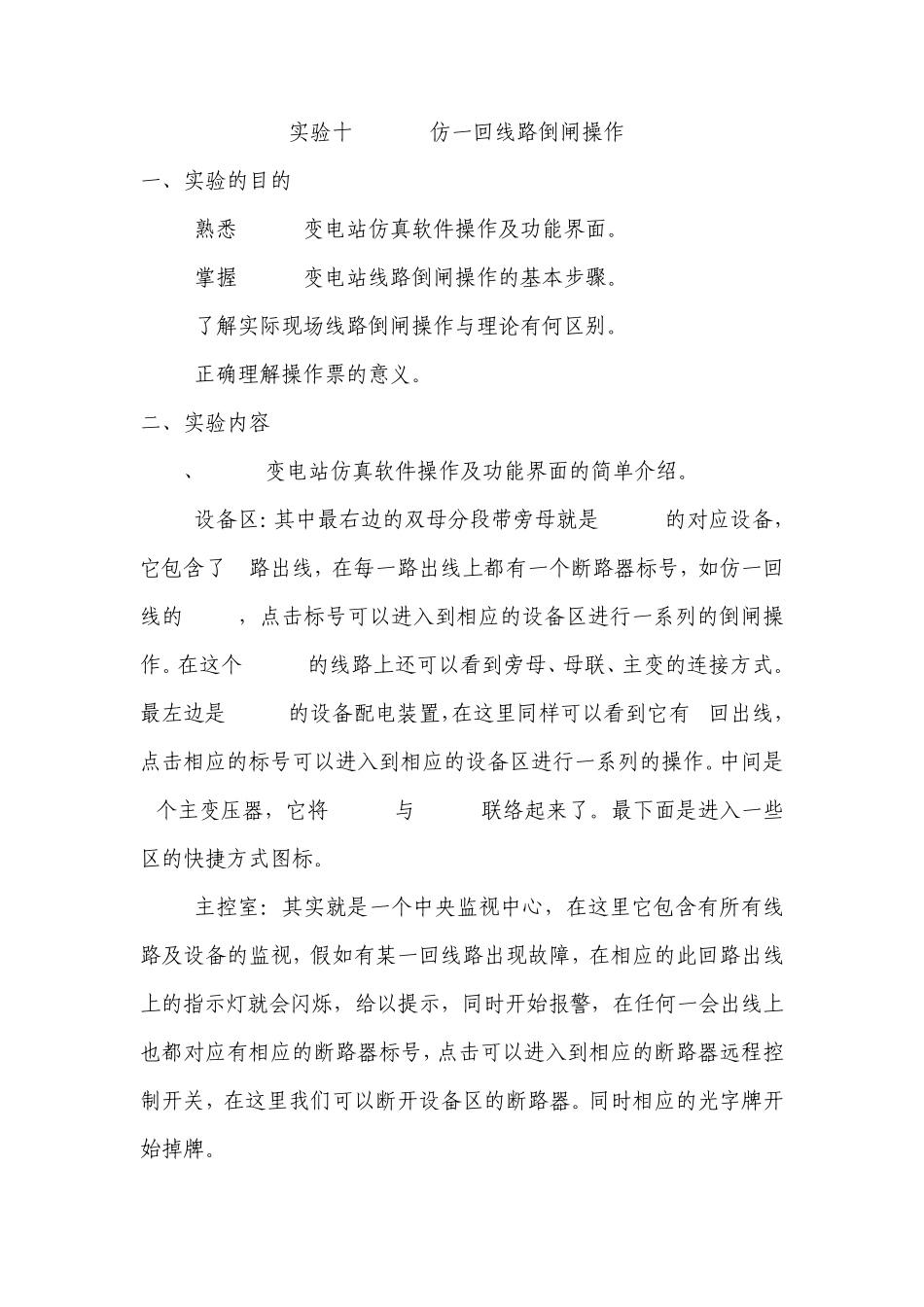

实验十 220KV(仿一回线路倒闸操作) 一、实验的目的 1.熟悉 220KV变电站仿真软件操作及功能界面。 2.掌握 220KV变电站线路倒闸操作的基本步骤。 3.了解实际现场线路倒闸操作与理论有何区别。 4.正确理解操作票的意义。 二、实验内容 1、220KV变电站仿真软件操作及功能界面的简单介绍。 1.设备区：其中最右边的双母分段带旁母就是 220KV的对应设备，它包含了 8路出线，在每一路出线上都有一个断路器标号，如仿一回线的 QF21，点击标号可以进入到相应的设备区进行一系列的倒闸操作。在这个 220KV的线路上还可以看到旁母、母联、主变的连接方式。最左边是 110KV的设备配电装置，在这里同样可以看到它有 4回出线，点击相应的标号可以进入到相应的设备区进行一系列的操作。中间是2个主变压器，它将 110KV与 220KV联络起来了。最下面是进入一些区的快捷方式图标。 2.主控室：其实就是一个中央监视中心，在这里它包含有所有线路及设备的监视，假如有某一回线路出现故障，在相应的此回路出线上的指示灯就会闪烁，给以提示，同时开始报警，在任何一会出线上也都对应有相应的断路器标号，点击可以进入到相应的断路器远程控制开关，在这里我们可以断开设备区的断路器。同时相应的光字牌开始掉牌。 3.继电保护室：在这里包含了所有线路及设备的继电保护，可以看到有很多的保护柜，点击进入可以看到220KV的线路有2套保护，而110KV的线路有1套保护，且重合闸的控制也在此。 4.调度命令：可以看到操作票的书写格式，正确理解操作票的意义，在电厂、变电站需要维修或停电或送电，其中的一系列操作步骤都需要书写操作票，按照操作票来操作，而且所有的操作也不是一个人就可以完成的。下方是对应的断路器对侧的电源开关。 5.事件记录：我们进行的一些关键的操作步骤在此都可以显示出来，就是你现在进入了哪个区，进行了什么操作，都有记录，举例说明。这个界面就是我们用来给学生考试用的凭证，我们保存下来几可以给出相应的答案。 6.教练员站：此界面例举了各种各样的故障类型，今天我们不来介绍了，同学们可以在此自己设置故障，自己解决。重点讲解程序控制，在这里就是你打开软件后，对软件初始化的地方，我们一般的步骤就是启动模型，运行模型，调入工况。工况其实就是我们进入界面的初始状态，我们选择 4号工况---正常运行状态。 7、举例说明（仿一回线路QF21倒闸操作）。 附：操作票 仿一回（QF21）线路停电检修操作票 启动模型、...
