实验三IP数据包结构以及ARP协议分析

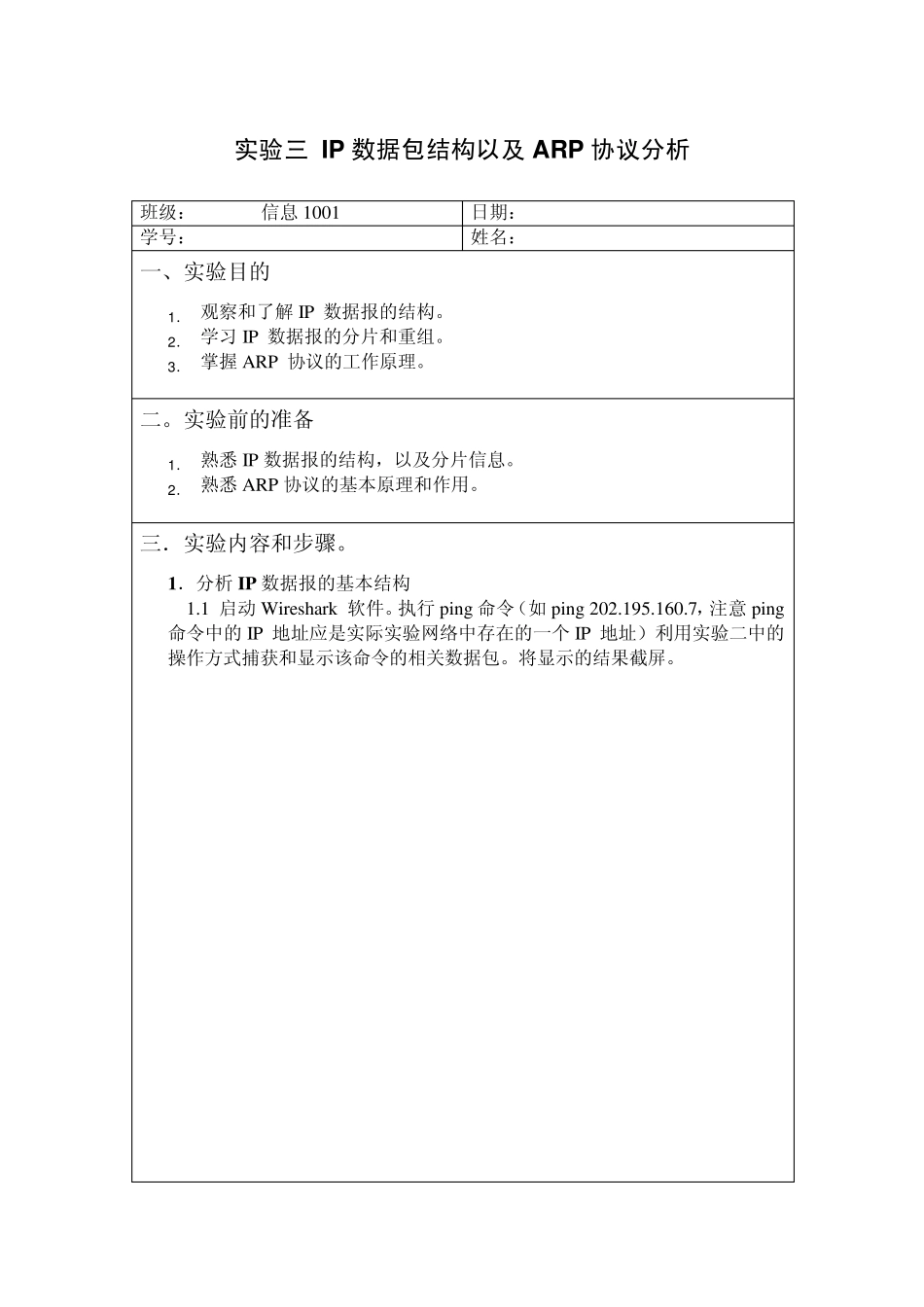

实验三 IP 数据包结构以及 ARP 协议分析 班级： 信息1001 日期： 学号： 姓名： 一、实验目的 1 ． 观察和了解 IP 数据报的结构。 2 ． 学习 IP 数据报的分片和重组。 3 ． 掌握 ARP 协议的工作原理。 二。实验前的准备 1 ． 熟悉 IP 数据报的结构，以及分片信息。 2 ． 熟悉 ARP 协议的基本原理和作用。 三．实验内容和步骤。 1．分析 IP 数据报的基本结构 1.1 启动 Wireshark 软件。执行 ping 命令（如 ping 202.195.160.7，注意 ping 命令中的 IP 地址应是实际实验网络中存在的一个 IP 地址）利用实验二中的操作方式捕获和显示该命令的相关数据包。将显示的结果截屏。 1.2 选中被捕获的一个ICMP协议数据包，在详细信息窗口中观察并记录IP 数据报的详细信息。 答： 1.3 IP 数据报的基本结构是什么，分析你选中的该IP 数据报的结构以及对应的各项信息的含义。 答： (1)版本 (2)首部长度 (3)区分服务 (4)总长度 (5)标识(identification) (6)标志(flag) (7)片偏移 (8)生存时间 (9)协议 (10)首部检验和 (11)源地址占 32 位 (12)目的地址占 32 位 Internet Protocol 互联网协议（ip）：源：202.195.169.202，目的：202.195.169.210. Version（版本）：一个 4 字节的字段。表示当前正运行的 IP 版本信息。上图中版本的信息是 IPv 4。 Header length IP（报头长度）：20by tes Differentiated serv ices Filed（服务的类别）：一个 8 字节的字段表示一个特定的上层协议所分配的重要级别。 Total length（总长度）：包括数据和报头。从该值中减去 Header length值的长度得到的就是数据有效负荷的长度。在上图中该值是 60。 Identification（标识符）：一个 16字节的字段，它包含一个整数序列号用来表示当前的数据包。上图为 0x67f3（26611）。 Flag（标记）：一个 3字节的字段，其中后两位控制分片，上图值为 0x00. Fragment offset（分片的偏移量）：它帮助重组分片。上图为 0。 Time to live（存活时间）：128. Protocol（协议）：一个 8字节的字段，它表示在 IP处理过程结束后，将会有哪个上层协议接收。在上图中 ICMP(1). 1.4 分析 IP 数据报是如何分片的。并记录和解释选中的该IP 数据报的分片详细信息。 答： IP 协议就把这个报文的数据部分分割成能被目的子网所容纳的较小数据分片，组成较小的报文...
