实验三溢流阀静态性能实验

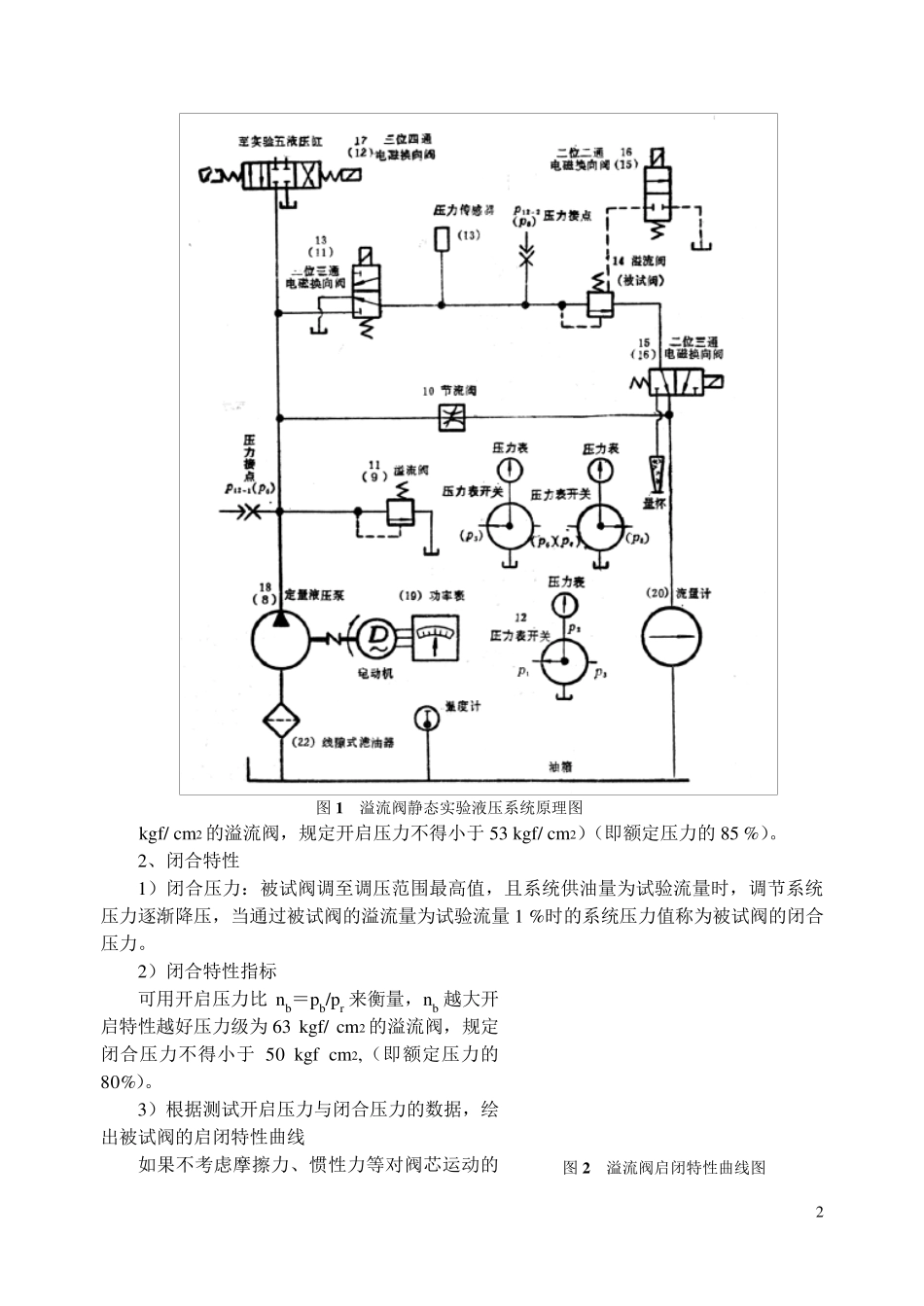

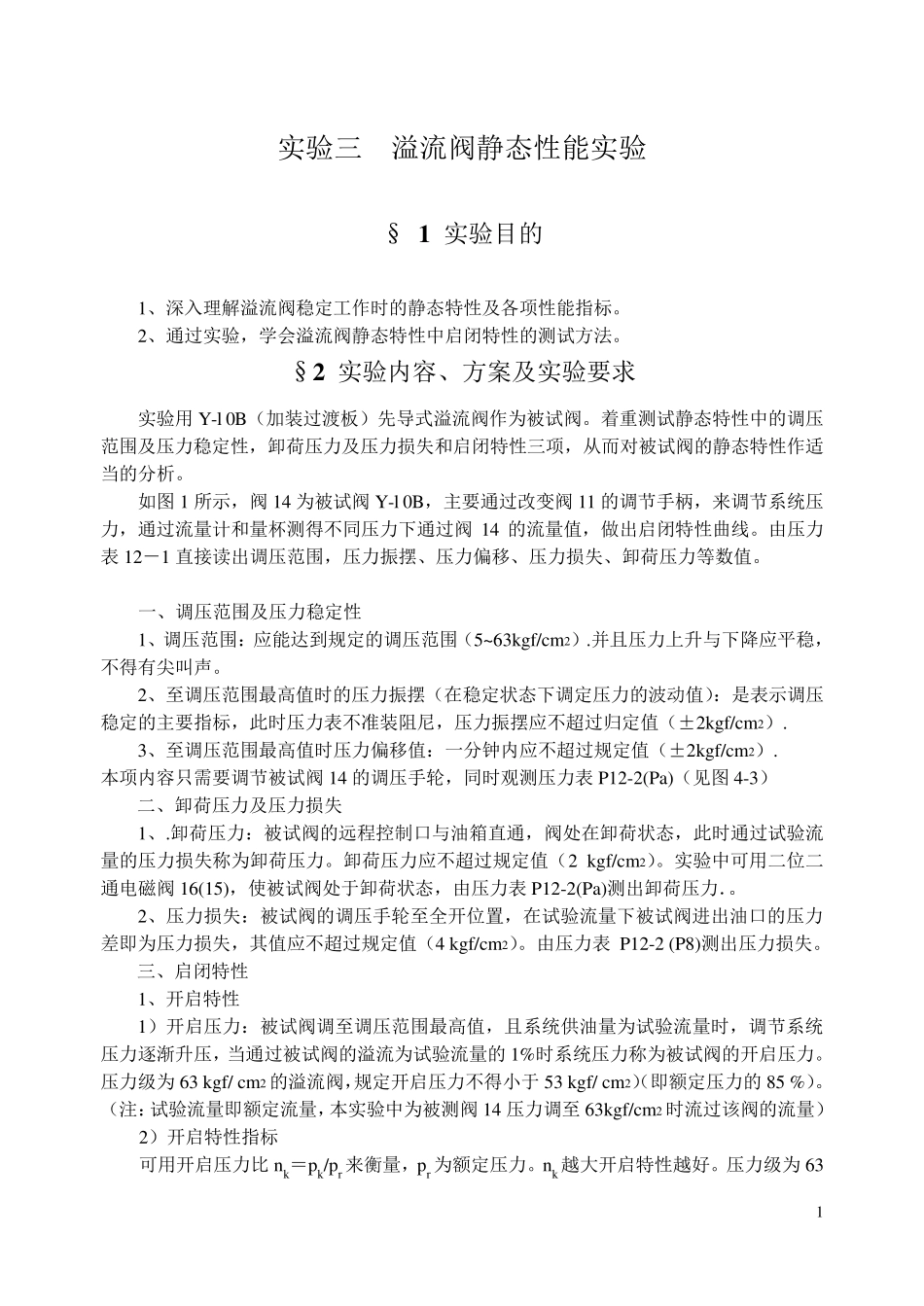

1 实验三 溢流阀静态性能实验 § 1 实验目的 1、深入理解溢流阀稳定工作时的静态特性及各项性能指标。 2、通过实验，学会溢流阀静态特性中启闭特性的测试方法。 §2 实验内容、方案及实验要求 实验用 Y-l 0B（加装过渡板）先导式溢流阀作为被试阀。着重测试静态特性中的调压范围及压力稳定性，卸荷压力及压力损失和启闭特性三项，从而对被试阀的静态特性作适当的分析。 如图 1 所示，阀14 为被试阀Y-l 0B，主要通过改变阀11 的调节手柄，来调节系统压力，通过流量计和量杯测得不同压力下通过阀14 的流量值，做出启闭特性曲线。由压力表 12－1 直接读出调压范围，压力振摆、压力偏移、压力损失、卸荷压力等数值。 一、调压范围及压力稳定性 1、调压范围：应能达到规定的调压范围（5~ 63kgf/cm2）.并且压力上升与下降应平稳，不得有尖叫声。 2、至调压范围最高值时的压力振摆（在稳定状态下调定压力的波动值）：是表示调压稳定的主要指标，此时压力表不准装阻尼，压力振摆应不超过归定值（±2kgf/cm2）. 3、至调压范围最高值时压力偏移值：一分钟内应不超过规定值（±2kgf/cm2）. 本项内容只需要调节被试阀14 的调压手轮，同时观测压力表 P12-2(Pa)（见图 4-3） 二、卸荷压力及压力损失 1、.卸荷压力：被试阀的远程控制口与油箱直通，阀处在卸荷状态，此时通过试验流量的压力损失称为卸荷压力。卸荷压力应不超过规定值（2 kgf/cm2）。实验中可用二位二通电磁阀16(15)，使被试阀处于卸荷状态，由压力表 P12-2(Pa)测出卸荷压力．。 2、压力损失：被试阀的调压手轮至全开位置，在试验流量下被试阀进出油口的压力差即为压力损失，其值应不超过规定值（4 kgf/cm2）。由压力表 P12-2 (P8)测出压力损失。 三、启闭特性 1、开启特性 1）开启压力：被试阀调至调压范围最高值，且系统供油量为试验流量时，调节系统压力逐渐升压，当通过被试阀的溢流为试验流量的 1%时系统压力称为被试阀的开启压力。压力级为 63 kgf/ cm2 的溢流阀，规定开启压力不得小于 53 kgf/ cm2）（即额定压力的 85 %）。 （注：试验流量即额定流量，本实验中为被测阀14 压力调至 63kgf/cm2 时流过该阀的流量） 2）开启特性指标 可用开启压力比 nk＝pk/pr 来衡量，pr 为额定压力。nk 越大开启特性越好。压力级为 63 2 图1 溢流阀静态实验液压系统原理图 kgf/ cm2 的溢流阀，规定开启压力不得小于53 kgf/ cm2）（即...
