实验二单级共射放大电路实验

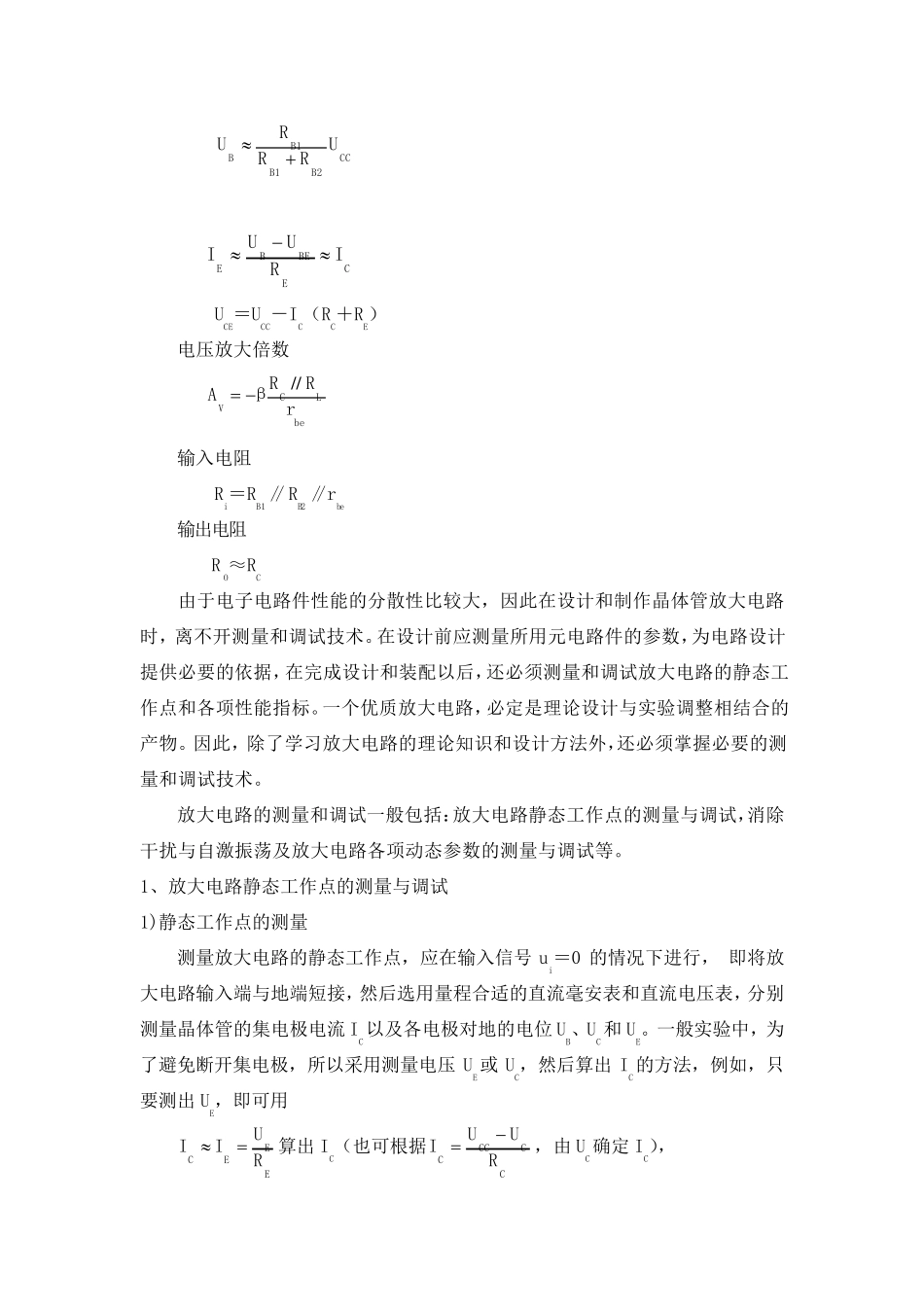

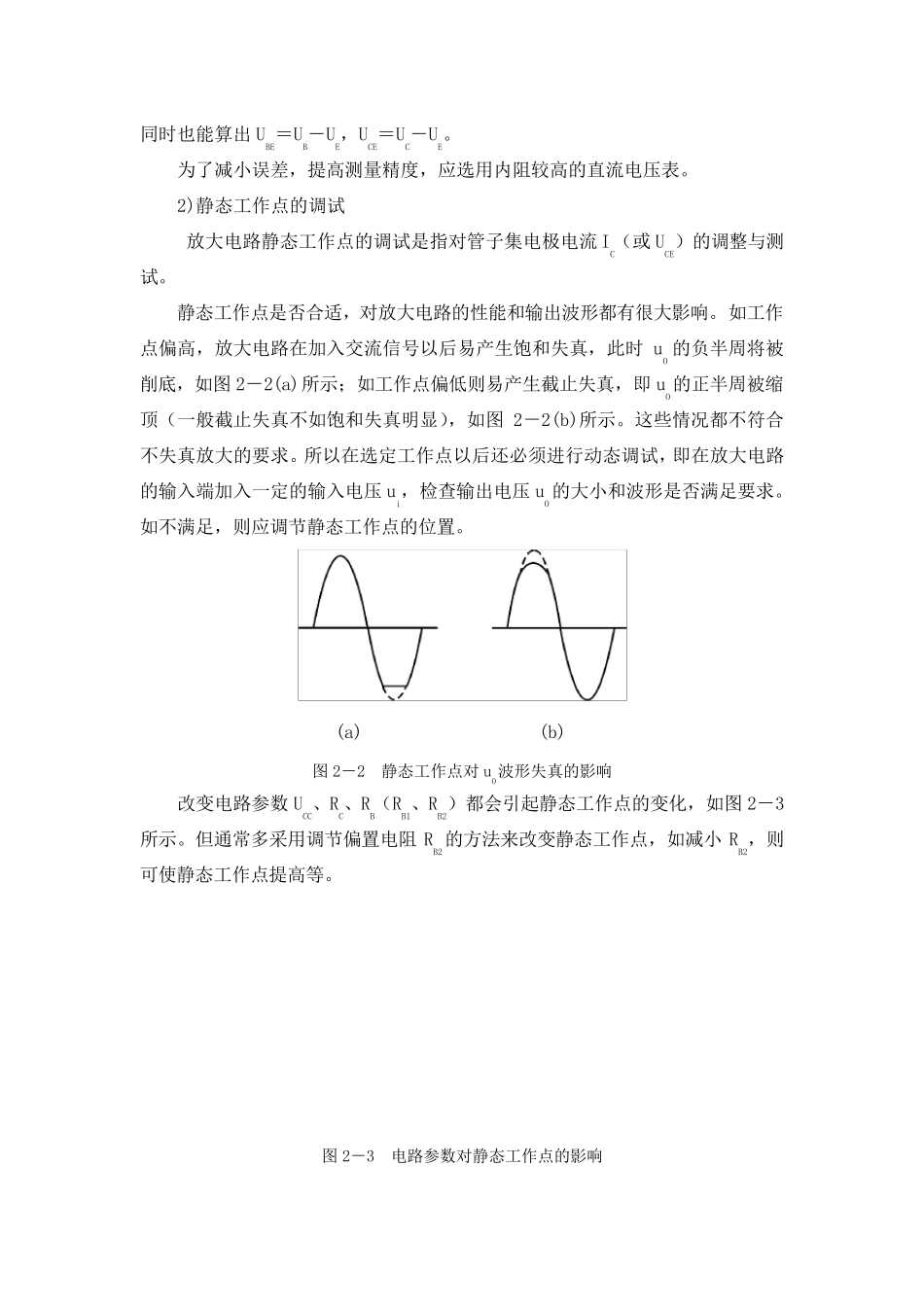

实验二 单级共射放大电路 一、实验目的 1、 学会放大电路静态工作点的调试方法，分析静态工作点对放大电路性能的影响。 2、 掌握放大电路电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、 熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验设备与器件 1、模拟电路实验装置 2、双踪示波器 3、交流毫伏表 4、万用表 三、实验原理 图 2－1 为电阻分压式工作点稳定单管共射放大电路实验原理图。它的偏置电路采用 RB1和 RB2组成的分压电路，并在发射极中接有电阻 RE，以稳定放大电路的静态工作点。当在放大电路的输入端加入输入信号 ui 后，在放大电路的输出端便可得到一个与 ui 相位相反，幅值被放大了的输出信号 u0，从而实现了电压放大。 图 2－1 共射极单管放大电路实验电路 在图 2－1 电路中，当流过偏置电阻 RB1和 RB2 的电流远大于晶体管 T 的 基极电流 IB时（一般5～10 倍），则它的静态工作点可用下式估算: 47µF 47µF R P1 100K R B11 4.7K R B12 10K R E1 51 510 C3 R C1 2K CCB2B1B1BURRRU UCE＝UCC－IC（RC＋RE） 电压放大倍数 beLCVrRRβA //  输入电阻 Ri＝RB1 // RB2 // rbe 输出电阻 RO≈RC 由于电子电路件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。在设计前应测量所用元电路件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大电路的静态工作点和各项性能指标。一个优质放大电路，必定是理论设计与实验调整相结合的产物。因此，除了学习放大电路的理论知识和设计方法外，还必须掌握必要的测量和调试技术。 放大电路的测量和调试一般包括：放大电路静态工作点的测量与调试，消除干扰与自激振荡及放大电路各项动态参数的测量与调试等。 1、放大电路静态工作点的测量与调试 1)静态工作点的测量 测量放大电路的静态工作点，应在输入信号 ui＝0 的情况下进行， 即将放大电路输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流IC以及各电极对地的电位UB、UC和 UE。一般实验中，为了避免断开集电极，所以采用测量电压UE或UC，然后算出 IC的方法，例如，只要测出 UE，即可 用 EEECRUII算出 IC（也 可 根 据CCCCCRUUI，由 UC确 定 IC）， CEBEBEIRUUI同 时 也 能 算 出 UBE...
