实验五岩石单轴压缩实验

实验五岩石单轴压缩实验_第1页
1/14

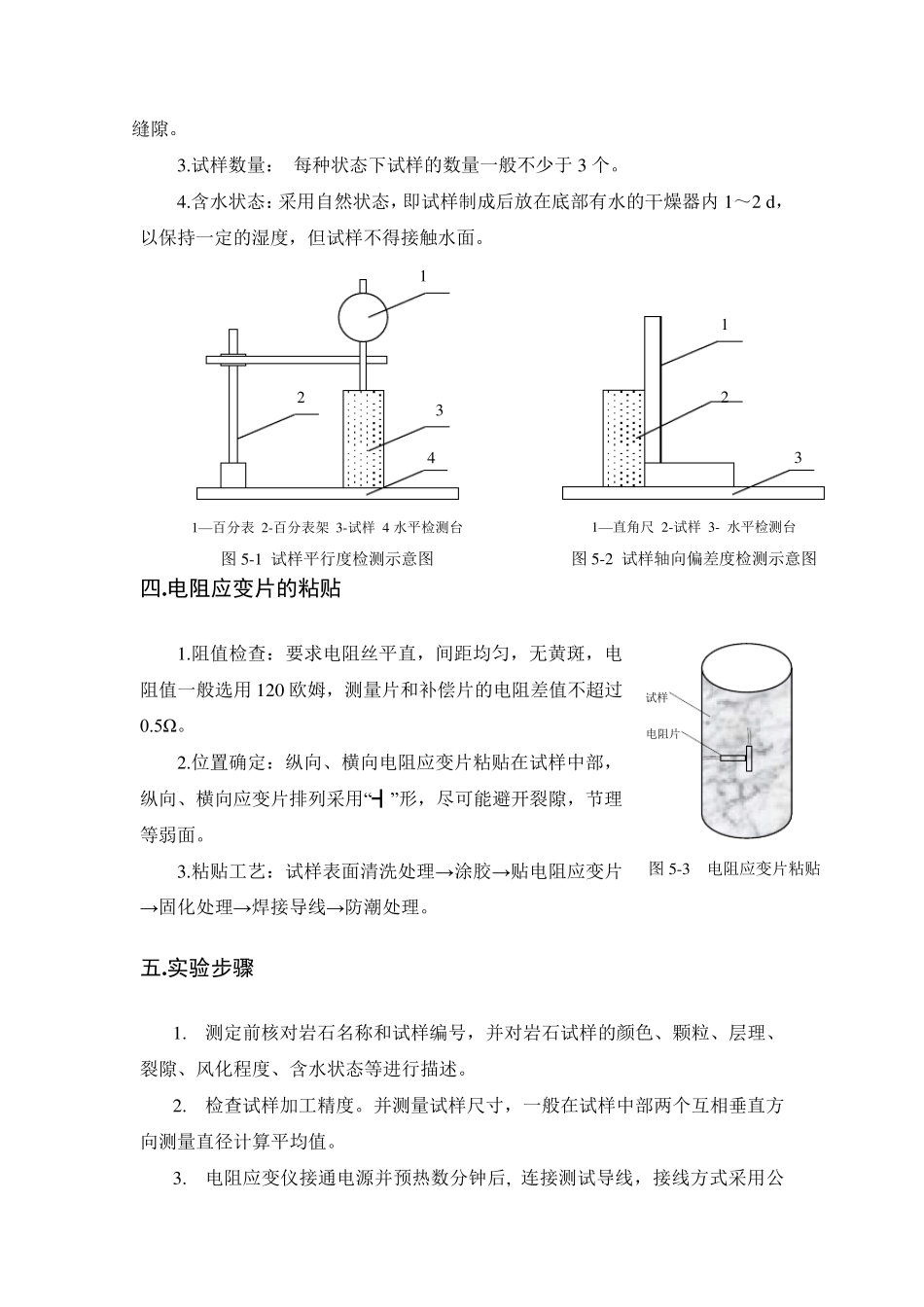

实验五岩石单轴压缩实验_第2页
2/14

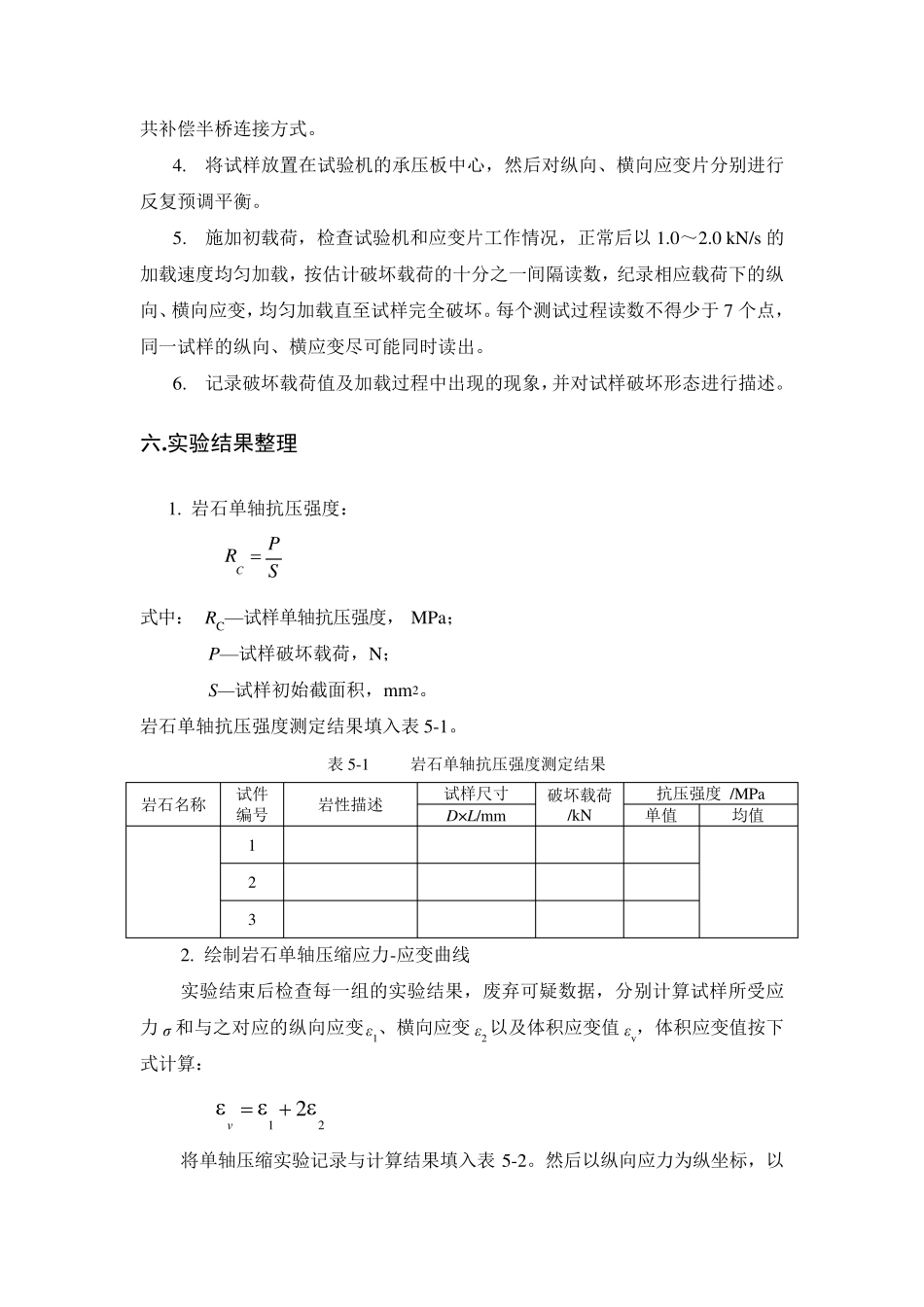

实验五岩石单轴压缩实验_第3页
3/14
实验五 岩石单轴压缩实验 一.实验目的 岩石单轴压缩是指岩石在单轴压缩条件下的强度、变形和破坏特征。通过该实验掌握岩石单轴压缩实验方法,学会岩石单轴抗压强度、弹性模量、泊松比的计算方法;了解岩石单轴压缩过程的变形特征和破坏类型。 二.实验设备、仪器和材料 1.钻石机、锯石机、磨石机; 2.游标卡尺,精度0.02mm; 3.直角尺、水平检测台、百分表及百分表架; 4.YE-600 型液压材料试验机; 5.JN-16 型静态电阻应变仪; 6.电阻应变片(BX-120 型); 7.胶结剂,清洁剂,脱脂棉,测试导线等。 三.试样的规格、加工精度、数量及含水状态 1. 试样规格:采用直径为 50 mm,高为 100 mm 的标准圆柱体,对于一些裂隙比较发育的试样,可采用 50 mm×50 mm×100 mm 的立方体,由于岩石松软不能制取标准试样时,可采用非标准试样,需在实验结果加以说明。 2. 加工精度: a 平行度:试样两端面的平行度偏差不得大于 0.1mm。检测方法如图 5-1所示,将试样放在水平检测台上,调整百分表的位置,使百分表触头紧贴试样表面,然后水平移动试样百分表指针的摆动幅度小于 10 格。 b 直径偏差:试样两端的直径偏差不得大于 0.2 mm,用游标卡尺检查。 c 轴向偏差:试样的两端面应垂直于试样轴线。检测方法如图 5-2 所示,将试样放在水平检测台上,用直角尺紧贴试样垂直边,转动试样两者之间无明显缝隙。 3 .试样数量: 每种状态下试样的数量一般不少于3 个。 4 .含水状态:采用自然状态,即试样制成后放在底部有水的干燥器内1 ~2 d ,以保持一定的湿度,但试样不得接触水面。 四.电阻应变片的粘贴 1 .阻值检查:要求电阻丝平直,间距均匀,无黄斑,电阻值一般选用1 2 0 欧姆,测量片和补偿片的电阻差值不超过0.5Ω。 2 .位置确定:纵向、横向电阻应变片粘贴在试样中部,纵向、横向应变片排列采用“┫”形,尽可能避开裂隙,节理等弱面。 3 .粘贴工艺:试样表面清洗处理→ 涂胶→ 贴电阻应变片→ 固化处理→ 焊接导线→ 防潮处理。 五.实验步骤 1 . 测定前核对岩石名称和试样编号,并对岩石试样的颜色、颗粒、层理、裂隙、风化程度、含水状态等进行描述。 2 . 检查试样加工精度。并测量试样尺寸,一般在试样中部两个互相垂直方向测量直径计算平均值。 3 . 电阻应变仪接通电源并预热数分钟后, 连接测试导线,接线方式采用公3 4 1 2 1 — 百分表 2 -百分表架 3 -试样 ...
