实验作业2MATLAB作图

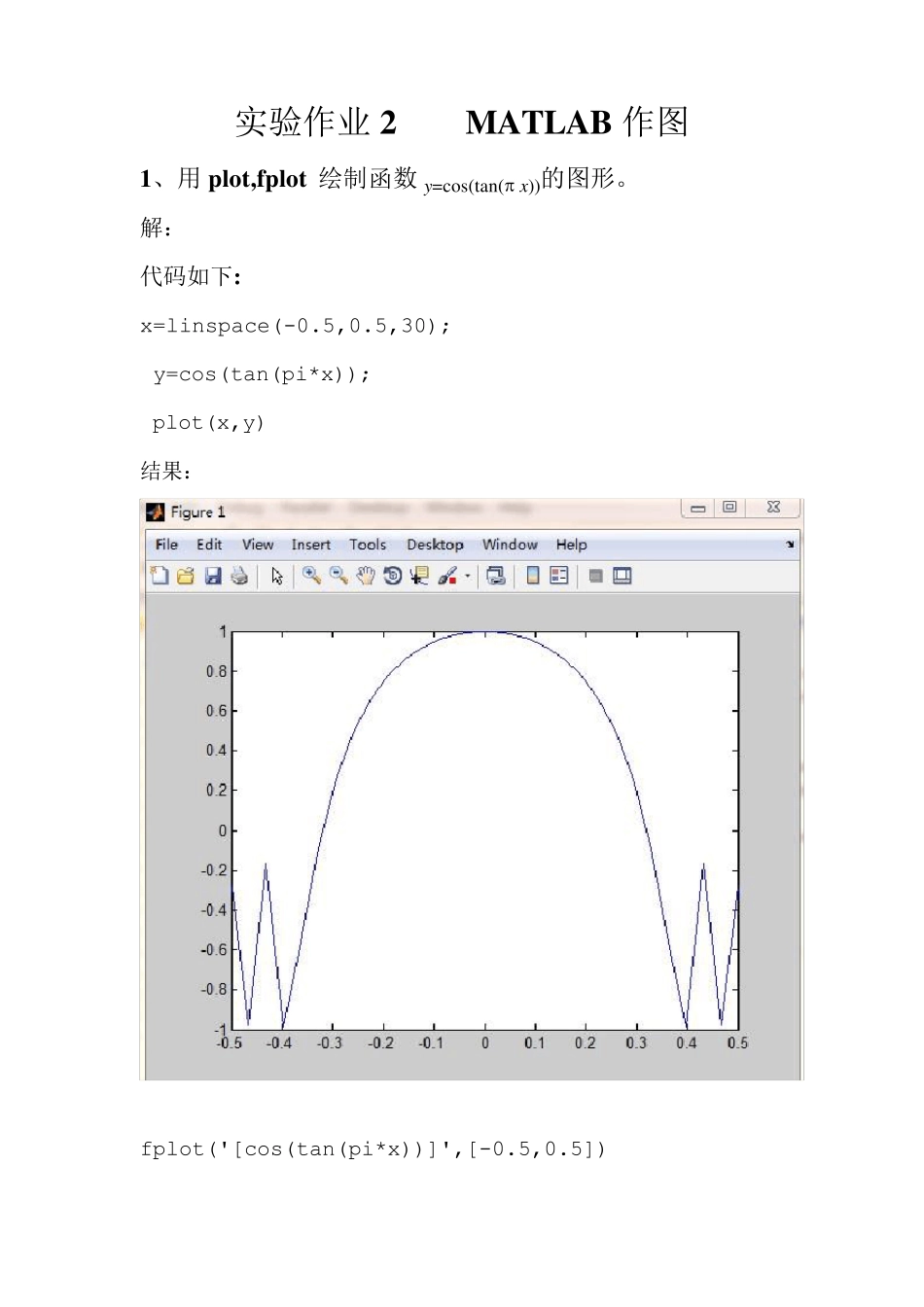

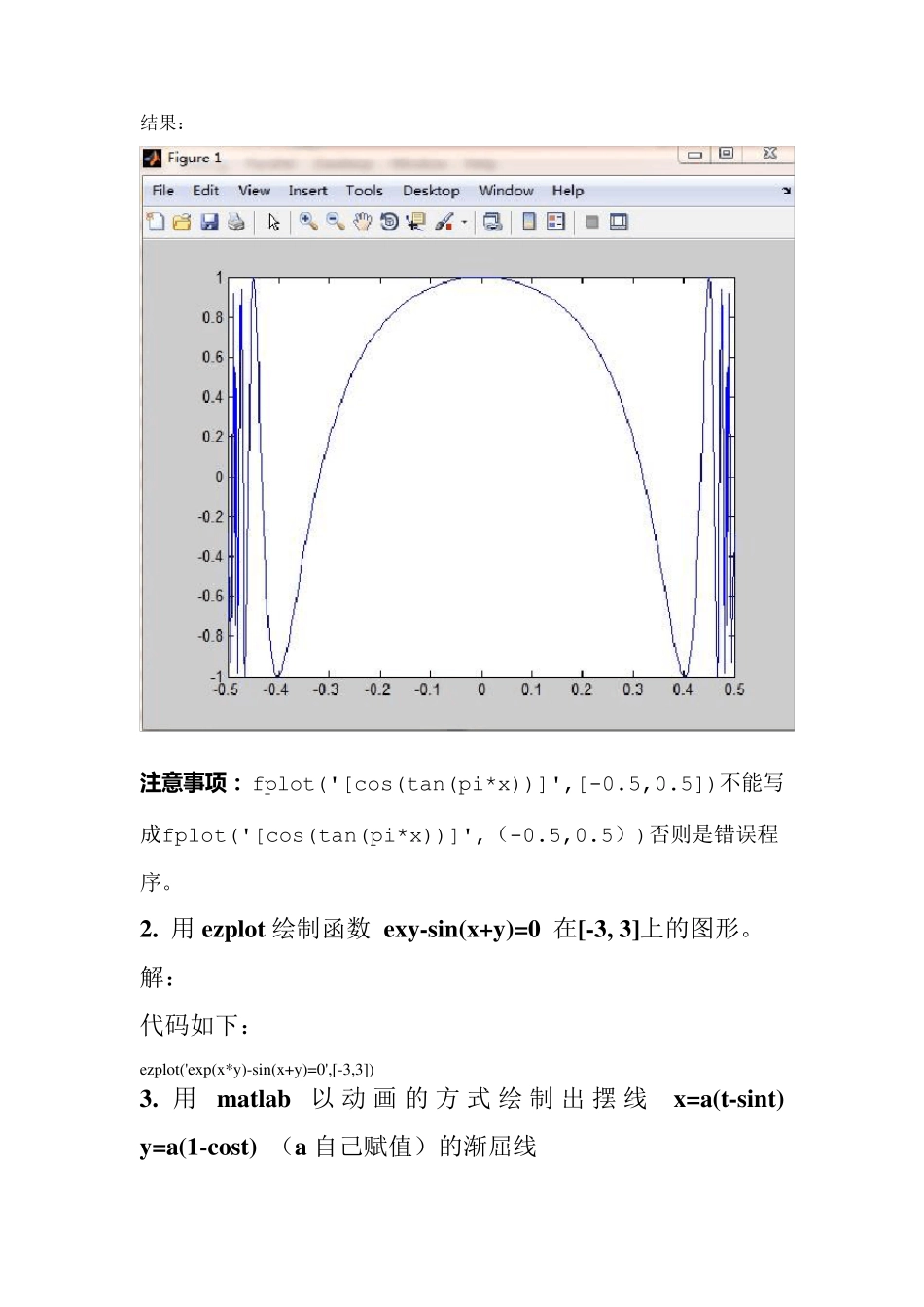

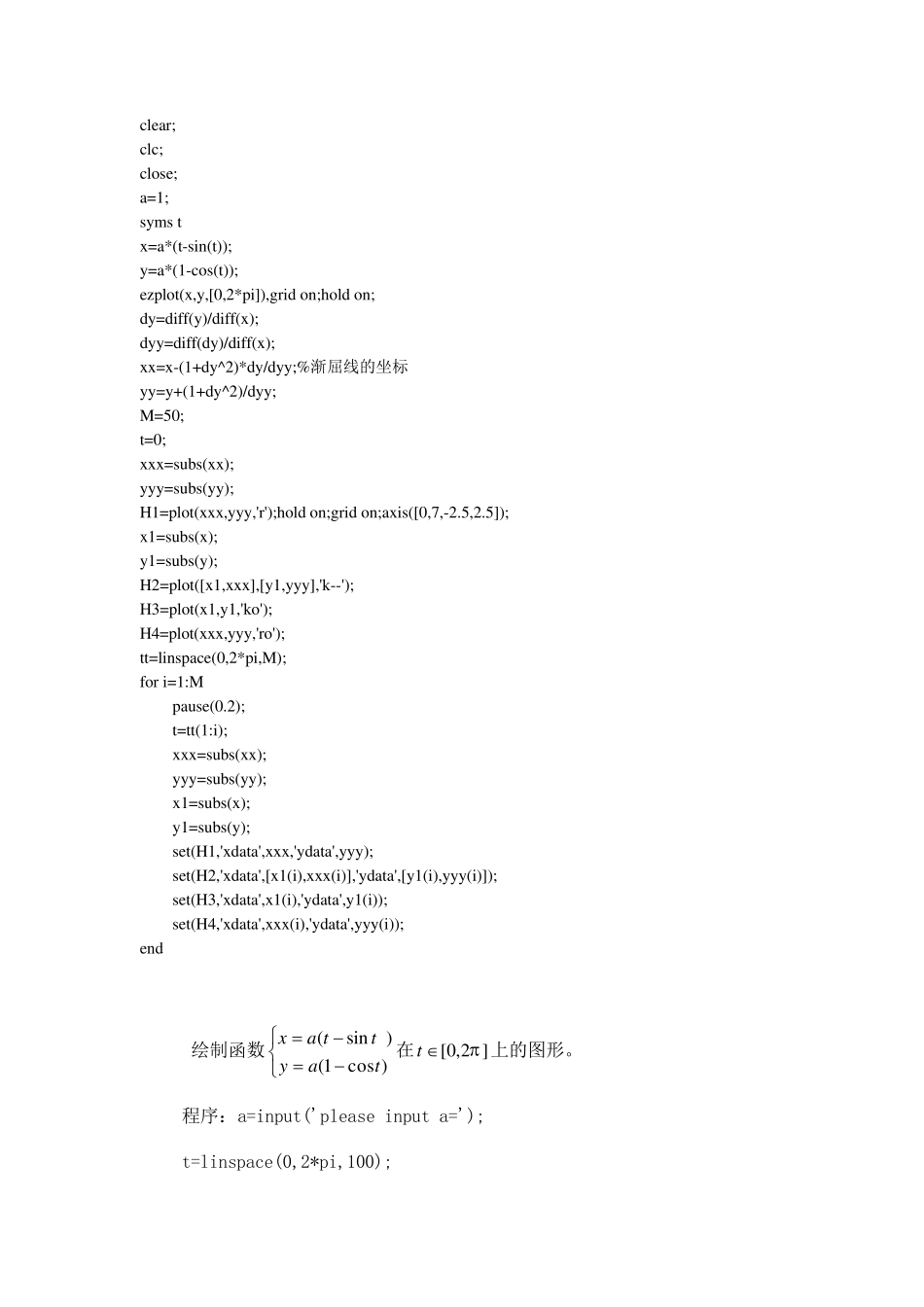

实验作业2 MATLAB 作图 1、用 plot,fplot 绘制函数 y=cos(tan( x))的图形。 解： 代码如下: x=linspace(-0.5,0.5,30); y=cos(tan(pi*x)); plot(x,y) 结果： fplot('[cos(tan(pi*x))]',[-0.5,0.5]) 结果： 注 意 事项： fplot('[cos(tan(pi*x))]',[-0.5,0.5])不能写成fplot('[cos(tan(pi*x))]',（-0.5,0.5）)否则是错误程序。 2. 用 ezplot 绘制函数 exy-sin(x+y)=0 在[-3, 3]上的图形。 解： 代码如下： ezplot('exp(x*y)-sin(x+y)=0',[-3,3]) 3. 用 matlab 以 动 画 的 方 式 绘 制 出 摆 线 x=a(t-sint) y=a(1-cost) （a 自己赋值）的渐屈线 clear; clc; close; a=1; syms t x=a*(t-sin(t)); y=a*(1-cos(t)); ezplot(x,y,[0,2*pi]),grid on;hold on; dy=diff(y)/diff(x); dyy=diff(dy)/diff(x); xx=x-(1+dy^2)*dy/dyy;%渐屈线的坐标 yy=y+(1+dy^2)/dyy; M=50; t=0; xxx=subs(xx); yyy=subs(yy); H1=plot(xxx,yyy,'r');hold on;grid on;axis([0,7,-2.5,2.5]); x1=subs(x); y1=subs(y); H2=plot([x1,xxx],[y1,yyy],'k--'); H3=plot(x1,y1,'ko'); H4=plot(xxx,yyy,'ro'); tt=linspace(0,2*pi,M); for i=1:M pause(0.2); t=tt(1:i); xxx=subs(xx); yyy=subs(yy); x1=subs(x); y1=subs(y); set(H1,'xdata',xxx,'ydata',yyy); set(H2,'xdata',[x1(i),xxx(i)],'ydata',[y1(i),yyy(i)]); set(H3,'xdata',x1(i),'ydata',y1(i)); set(H4,'xdata',xxx(i),'ydata',yyy(i)); end 绘制函数)cos1()sin(tayttax在 ]2,0[t上的图形。 程序：a=input('please input a='); t=linspace(0,2*pi,100); x=a*(sin(t)); y=a*(t-cos(t)); plot(x,y); please input a=10 4 . 5 . 在同一平面中的两个窗口分别画出心形线和马鞍面。 要求：1 )在图形上加格栅、图例和标注； 2 )定制坐标； 3 )以不同角度观察马鞍面。 解： 心型线代码如下： clear; clc; i=-pi:0.1:pi; x=2.*(sin(i)-sin(2*i)./2); y=2.*(cos(i)-cos(i).^2); plot(x,y); axis([-3 3 -4.2 1]);%制定图形坐标 title('心形线');%当前图顶端加图例 xlabel('x');%当前图x轴加图例 ylabel('y');%当前图y轴加图例 grid on;%加格栅到当前图上 心型线运行结果显示如下图： 图3 .1 （心型线） 马鞍线代码如下： clear; clc; a=10; b=10; x=-1.5:0.1:1.5;...
