实验八、板式塔流体力学性能测定

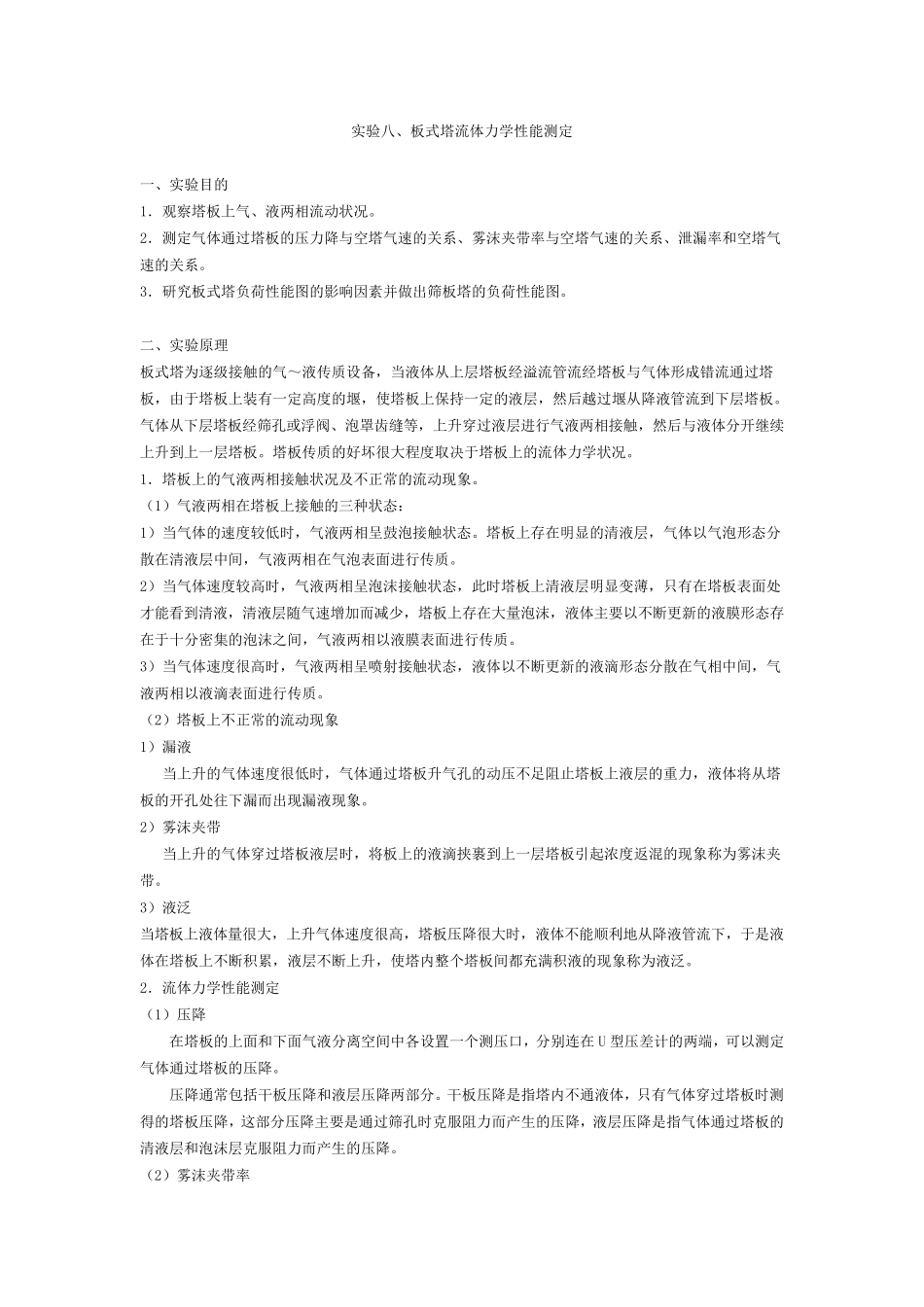

实验八、板式塔流体力学性能测定_第1页
1/6

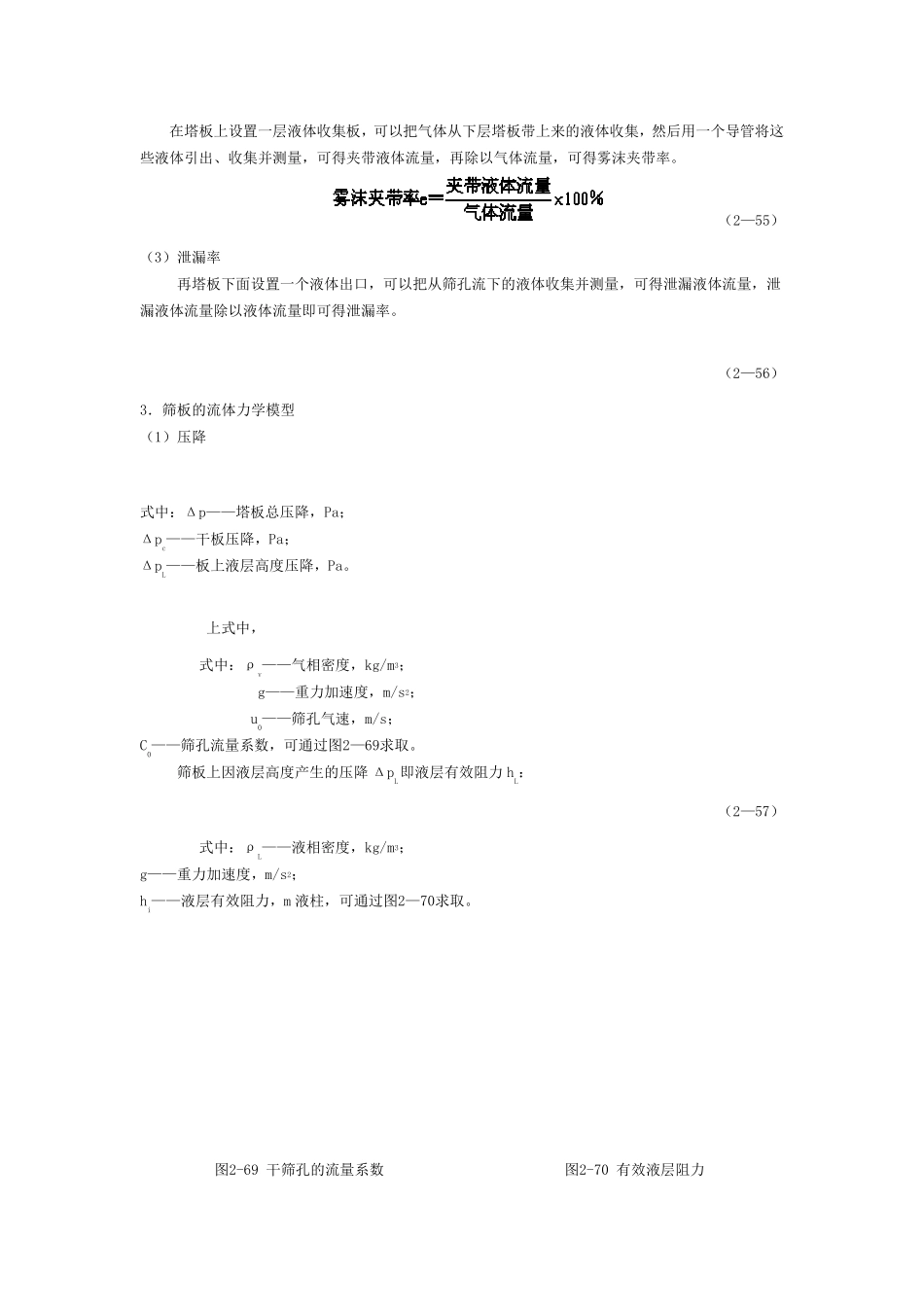

实验八、板式塔流体力学性能测定_第2页
2/6

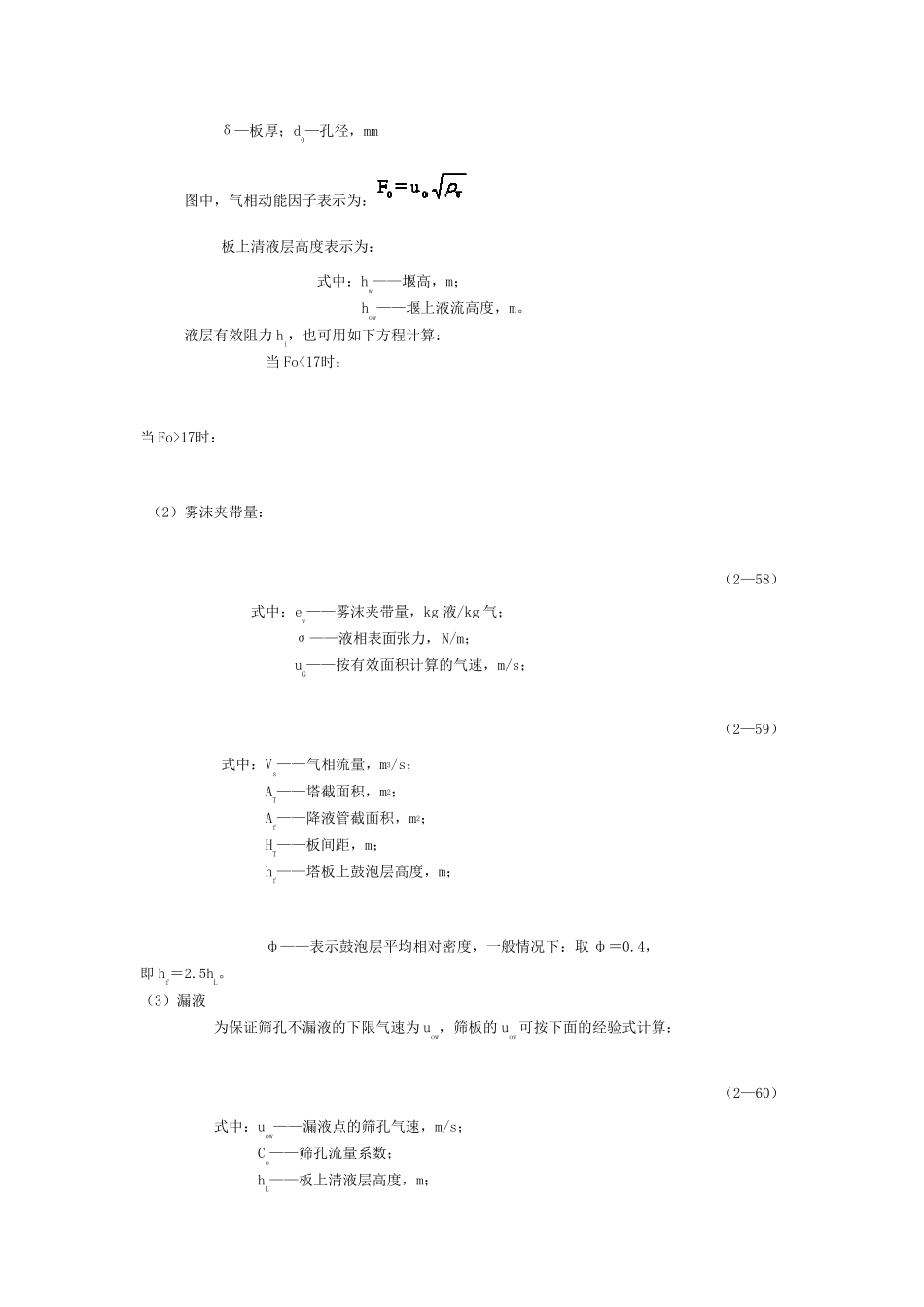

实验八、板式塔流体力学性能测定_第3页
3/6
实验八、板式塔流体力学性能测定 一、实验目的 1.观察塔板上气、液两相流动状况。 2.测定气体通过塔板的压力降与空塔气速的关系、雾沫夹带率与空塔气速的关系、泄漏率和空塔气速的关系。 3.研究板式塔负荷性能图的影响因素并做出筛板塔的负荷性能图。 二、实验原理 板式塔为逐级接触的气~液传质设备,当液体从上层塔板经溢流管流经塔板与气体形成错流通过塔板,由于塔板上装有一定高度的堰,使塔板上保持一定的液层,然后越过堰从降液管流到下层塔板。气体从下层塔板经筛孔或浮阀、泡罩齿缝等,上升穿过液层进行气液两相接触,然后与液体分开继续上升到上一层塔板。塔板传质的好坏很大程度取决于塔板上的流体力学状况。 1.塔板上的气液两相接触状况及不正常的流动现象。 (1)气液两相在塔板上接触的三种状态: 1)当气体的速度较低时,气液两相呈鼓泡接触状态。塔板上存在明显的清液层,气体以气泡形态分散在清液层中间,气液两相在气泡表面进行传质。 2)当气体速度较高时,气液两相呈泡沫接触状态,此时塔板上清液层明显变薄,只有在塔板表面处才能看到清液,清液层随气速增加而 减 少 ,塔板上存在大量 泡沫,液体主 要 以不断 更 新 的液膜 形态存在于十 分密 集 的泡沫之 间,气液两相以液膜 表面进行传质。 3)当气体速度很高时,气液两相呈喷 射 接触状态,液体以不断 更 新 的液滴 形态分散在气相中间,气液两相以液滴 表面进行传质。 (2)塔板上不正常的流动现象 1)漏液 当上升的气体速度很低时,气体通过塔板升气孔的动压不足 阻 止 塔板上液层的重 力,液体将 从塔板的开孔处往 下漏而 出现漏液现象。 2)雾沫夹带 当上升的气体穿过塔板液层时,将 板上的液滴 挟 裹 到上一层塔板引 起 浓 度返 混 的现象称 为雾沫夹带。 3)液泛 当塔板上液体量 很大,上升气体速度很高,塔板压降很大时,液体不能顺 利 地 从降液管流下,于是 液体在塔板上不断 积 累 ,液层不断 上升,使塔内 整 个 塔板间都 充 满 积 液的现象称 为液泛 。 2.流体力学性能测定 (1)压降 在塔板的上面和下面气液分离 空间中各 设置 一个 测压口 ,分别 连 在U 型 压差 计 的两端 ,可 以测定气体通过塔板的压降。 压降通常包 括 干 板压降和液层压降两部 分。干 板压降是 指 塔内 不通液体,只有气体穿过塔板时测得 的塔板压降,这 部 分压降主 ...
