实验十、8路8位AD转换器接口设计实验

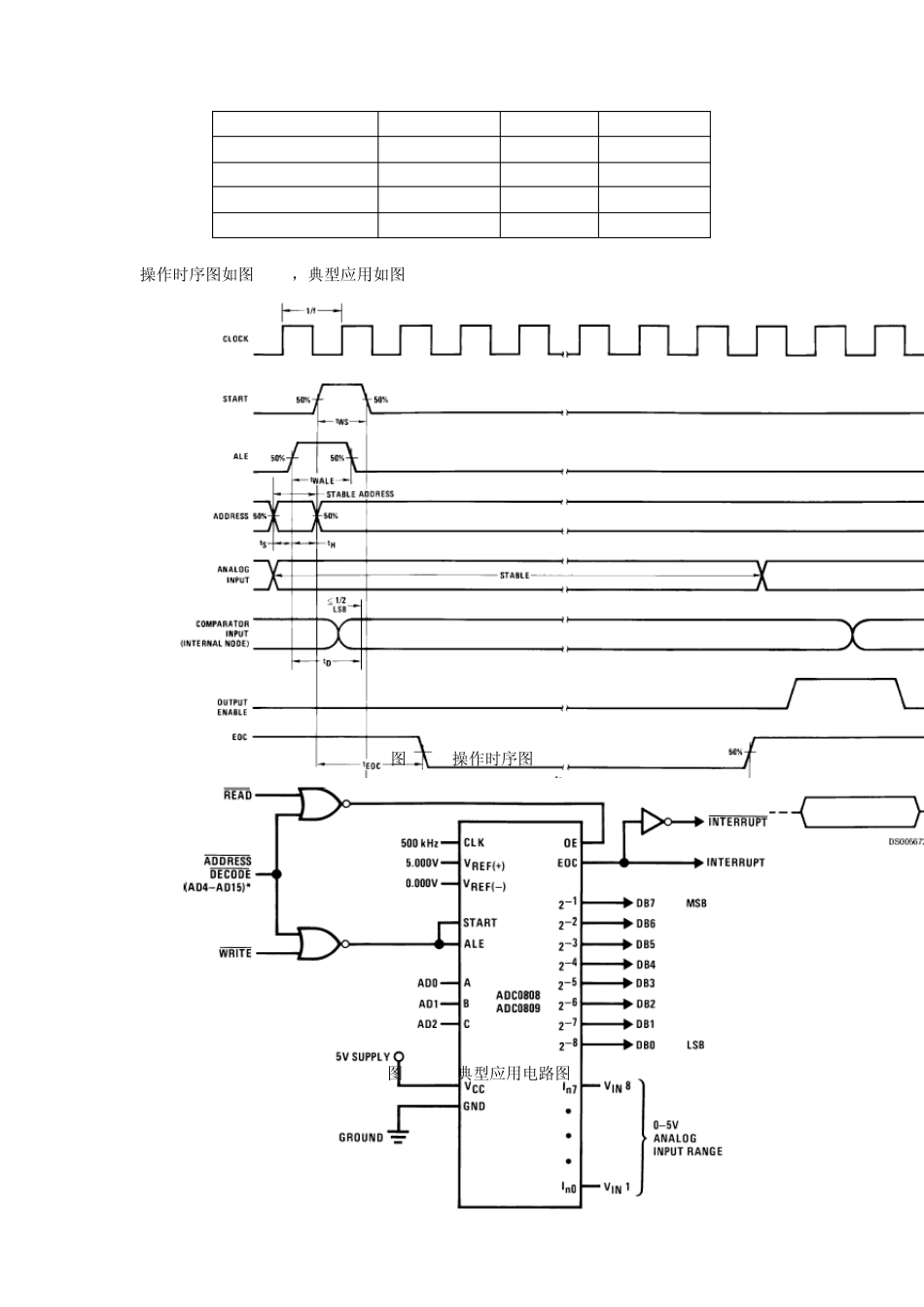

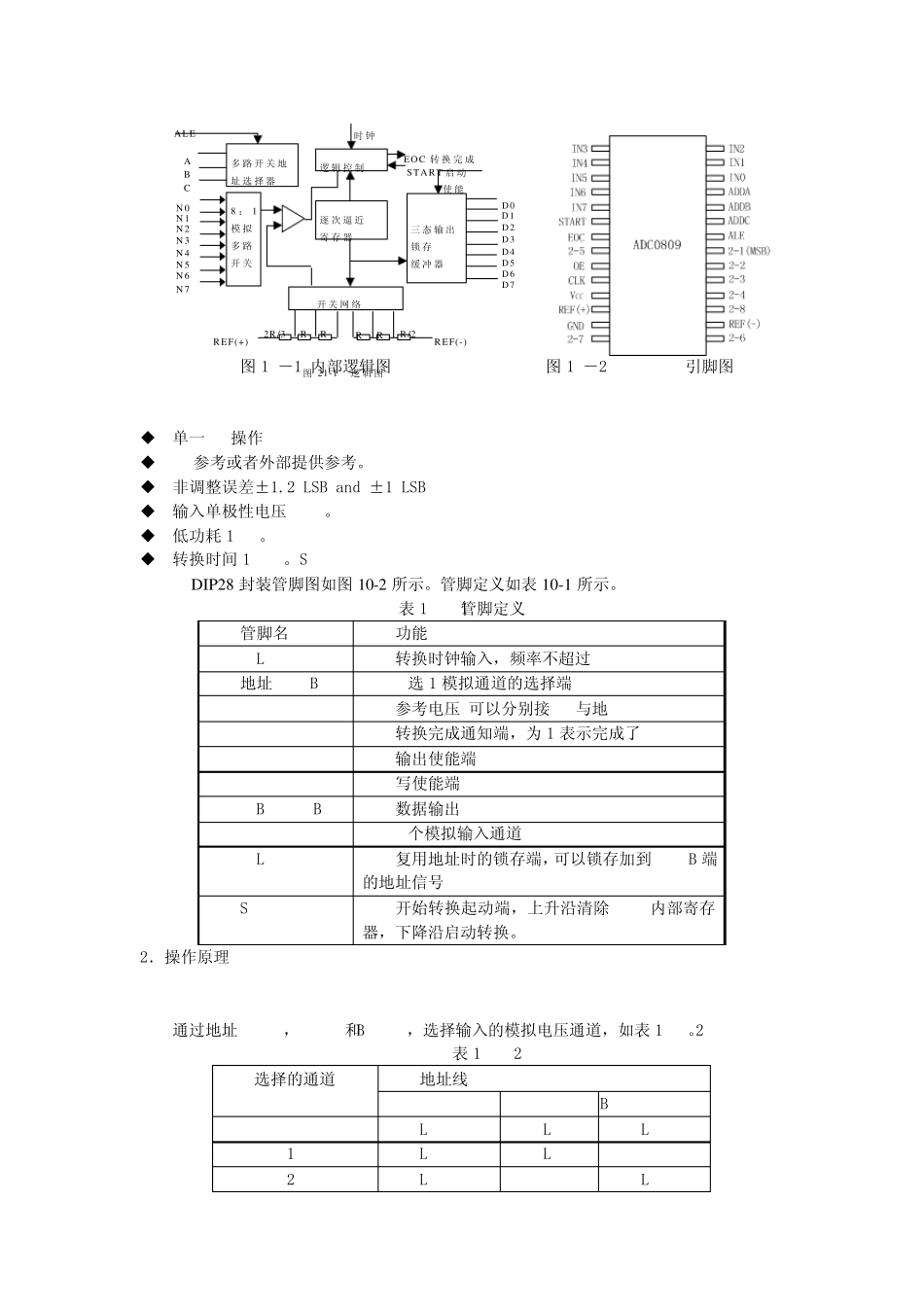

实验十、8路8位A/D转换器接口设计实验 一、实验目的 1．了解ADC0809转换器的工作原理 2．掌握51单片机与ADC0809转换器的接口电路设计及编程 二、实验设备 1．A/D转换模块（ADC0809） 2．单片机最小系统 3．静态数码管显示模块 三、实验要求 要求用单片机最小系统、A/D转换模块、数码管显示模块组成一个简单的“数字电压表”。将实验箱上可以手动调节的电位器的1、3脚分别连接＋5V和地，2脚输出的0～5V的模拟信号作为“数字电压表”的输入；通过数码管显示测得的当前电压值，精确到 0.1V。从 0～5V之间取 20个值进行测量，并与校准过的万用表测量值进行比较。 四、实验原理 计算机处理的信息为数字量，而对控制现场进行控制时，被控制对象一般是连续变化的模拟量，模拟量必须经过转换，变为数字量送入计算机才能进行处理，将模拟量转变为数字量的过程称为 A/D转换。 1．ADC0809工作原理和结构 ADC0809单片CMOS数据采集器件，8位8通道复用，控制逻辑微处理器兼容。8位A/D转换器的转换技术为逐次逼近法。具有一个高输入阻抗的比较器。一个256R具有模拟开关树的分压电阻阵列，以便逼近输入电压。器件不需要外部调零或满量程调整。通过锁存、复用地址解码、TTL三态输出，可以很方便的与微处理器接口。逻辑如图 10-1。 多路开关地址选择器逻辑控制ABC图21-1逻辑图ALEN0N1N2N3N4N5N6N7三态输出锁存缓冲器开关网络8 ：1模拟多路开关使能EOC 转换完成逐次逼近寄存器ST ART 启动时钟REF(-)REF(+)2R/3RRRRR/2D0D1D2D3D4D5D6D7 图10－1 内部逻辑图 图10－2 ADC0809引脚图  单一5V操作  5V参考或者外部提供参考。  非调整误差±1.2 LSB and ±1 LSB  输入单极性电压 0-5V。  低功耗 15mW。  转换时间 100uS。 DIP28 封装管脚图如图10-2 所示。管脚定义如表 10-1 所示。 表 10-1 管脚定义 管脚名 功能 CLK 转换时钟输入，频率不超过 640KHz 地址A,B,C 8选1 模拟通道的选择端 VREF(+) VREF(-) 参考电压,可以分别接 5V与地 EOC 转换完成通知端，为 1 表示完成了 OE 输出使能端 WE 写使能端 DB0-DB7 数据输出 IN0-IN7 8个模拟输入通道 ALE 复用地址时的锁存端，可以锁存加到 A,B,C端的地址信号 START 开始转换起动端，上升沿清除 ADC内部寄存器，下降沿启动转换。 2．操作原理 通过地址ADD C，ADD B和 ADD A，选择输入的模拟电压通道，如表 10-2。 表 10...
