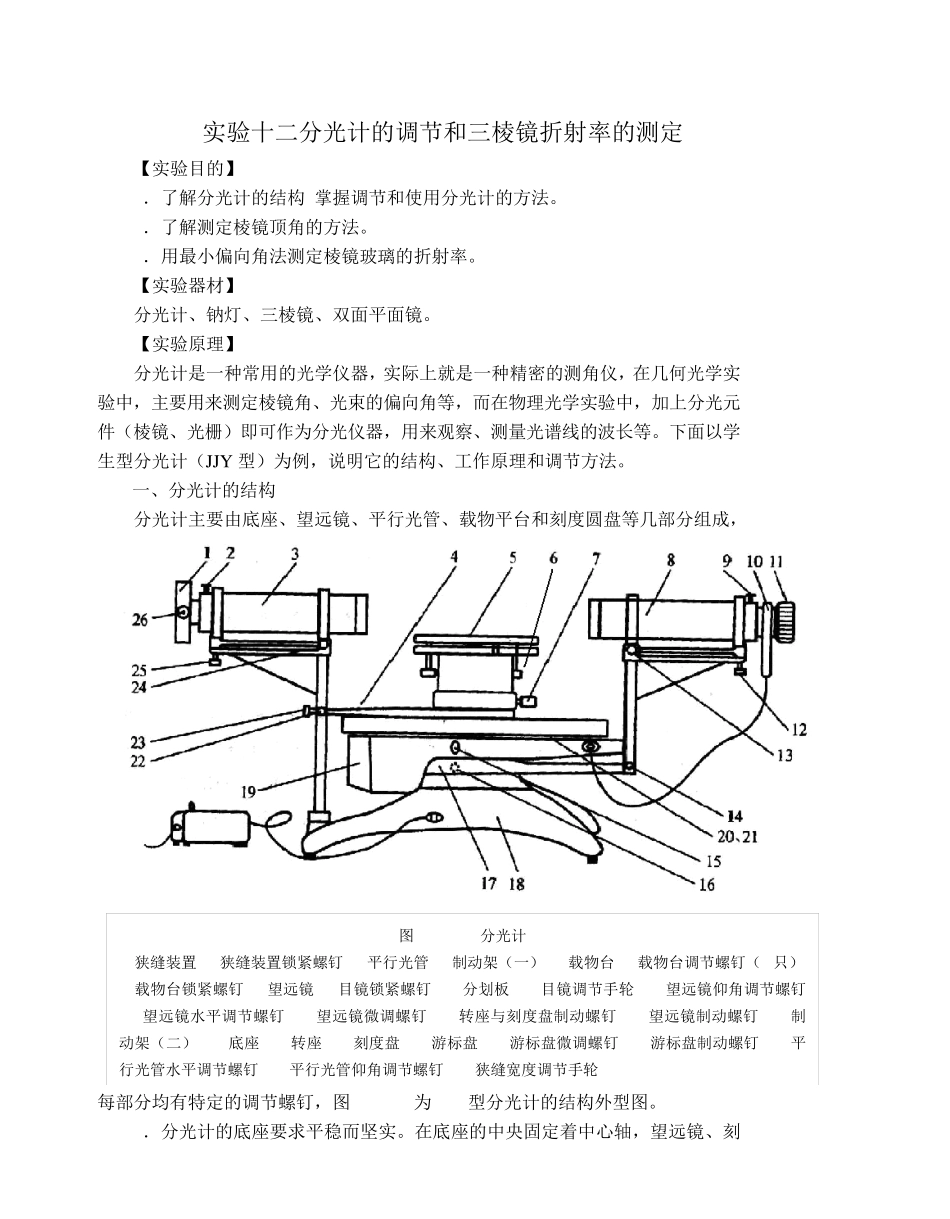

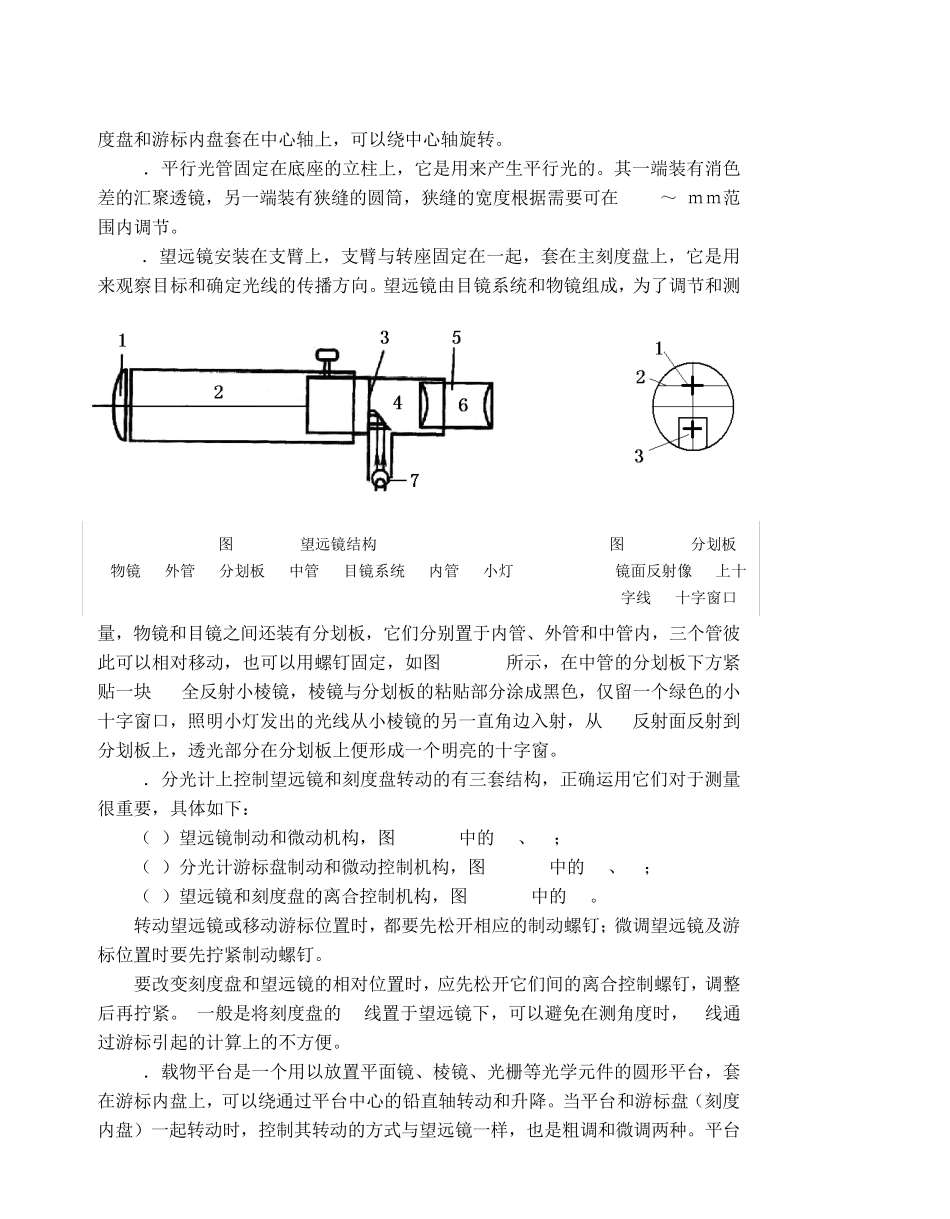

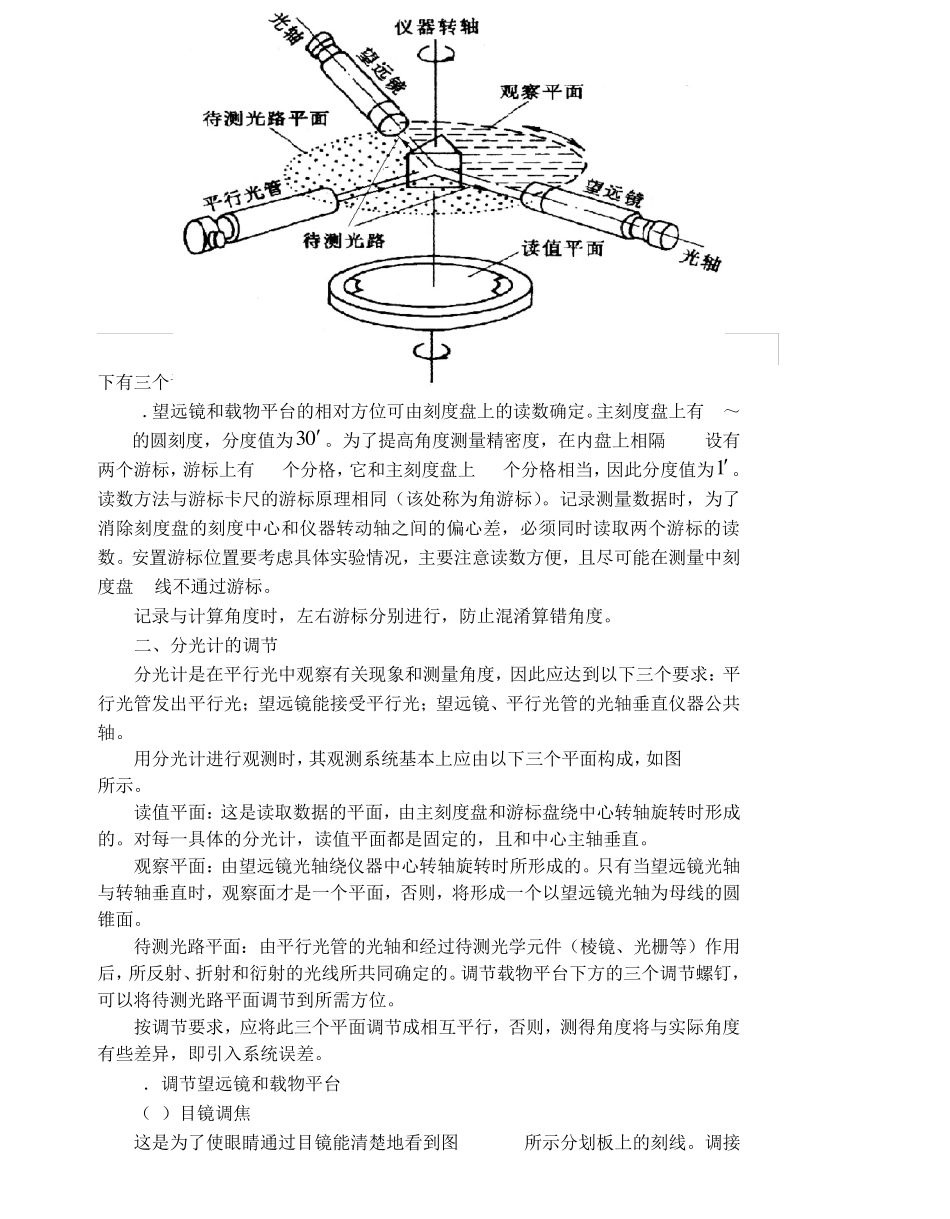

实验十二分光计的调节和三棱镜折射率的测定 【实验目的】 1．了解分光计的结构,掌握调节和使用分光计的方法。 2．了解测定棱镜顶角的方法。 3．用最小偏向角法测定棱镜玻璃的折射率。 【实验器材】 分光计、钠灯、三棱镜、双面平面镜。 【实验原理】 分光计是一种常用的光学仪器，实际上就是一种精密的测角仪，在几何光学实验中，主要用来测定棱镜角、光束的偏向角等，而在物理光学实验中，加上分光元件（棱镜、光栅）即可作为分光仪器，用来观察、测量光谱线的波长等。下面以学生型分光计（JJY 型）为例，说明它的结构、工作原理和调节方法。 一、分光计的结构 分光计主要由底座、望远镜、平行光管、载物平台和刻度圆盘等几部分组成，每部分均有特定的调节螺钉，图 5-11-1为 JJY型分光计的结构外型图。 1．分光计的底座要求平稳而坚实。在底座的中央固定着中心轴，望远镜、刻图 5-11-1 分光计 1-狭缝装置 2-狭缝装置锁紧螺钉 3-平行光管 4-制动架（一） 5-载物台 6-载物台调节螺钉（3只） 7-载物台锁紧螺钉 8-望远镜 9-目镜锁紧螺钉 10-分划板 11-目镜调节手轮 12-望远镜仰角调节螺钉 13-望远镜水平调节螺钉 14-望远镜微调螺钉 15-转座与刻度盘制动螺钉 16-望远镜制动螺钉 17-制动架（二） 18-底座 19-转座 20-刻度盘 21-游标盘 22-游标盘微调螺钉 23-游标盘制动螺钉 24-平行光管水平调节螺钉 25-平行光管仰角调节螺钉 26-狭缝宽度调节手轮 度盘和游标内盘套在中心轴上，可以绕中心轴旋转。 2．平行光管固定在底座的立柱上，它是用来产生平行光的。其一端装有消色差的汇聚透镜，另一端装有狭缝的圆筒，狭缝的宽度根据需要可在0.02～2ｍｍ范围内调节。 3．望远镜安装在支臂上，支臂与转座固定在一起，套在主刻度盘上，它是用来观察目标和确定光线的传播方向。望远镜由目镜系统和物镜组成，为了调节和测量，物镜和目镜之间还装有分划板，它们分别置于内管、外管和中管内，三个管彼此可以相对移动，也可以用螺钉固定，如图 5-11-2所示，在中管的分划板下方紧贴一块 450全反射小棱镜，棱镜与分划板的粘贴部分涂成黑色，仅留一个绿色的小十字窗口，照明小灯发出的光线从小棱镜的另一直角边入射，从 450反射面反射到分划板上，透光部分在分划板上便形成一个明亮的十字窗。 4．分光计上控制望远镜和刻度盘转动的有三套结构，正确运用它们对于测量很重要，具体如下： （1）望远镜制动和微动机构，图 5...
