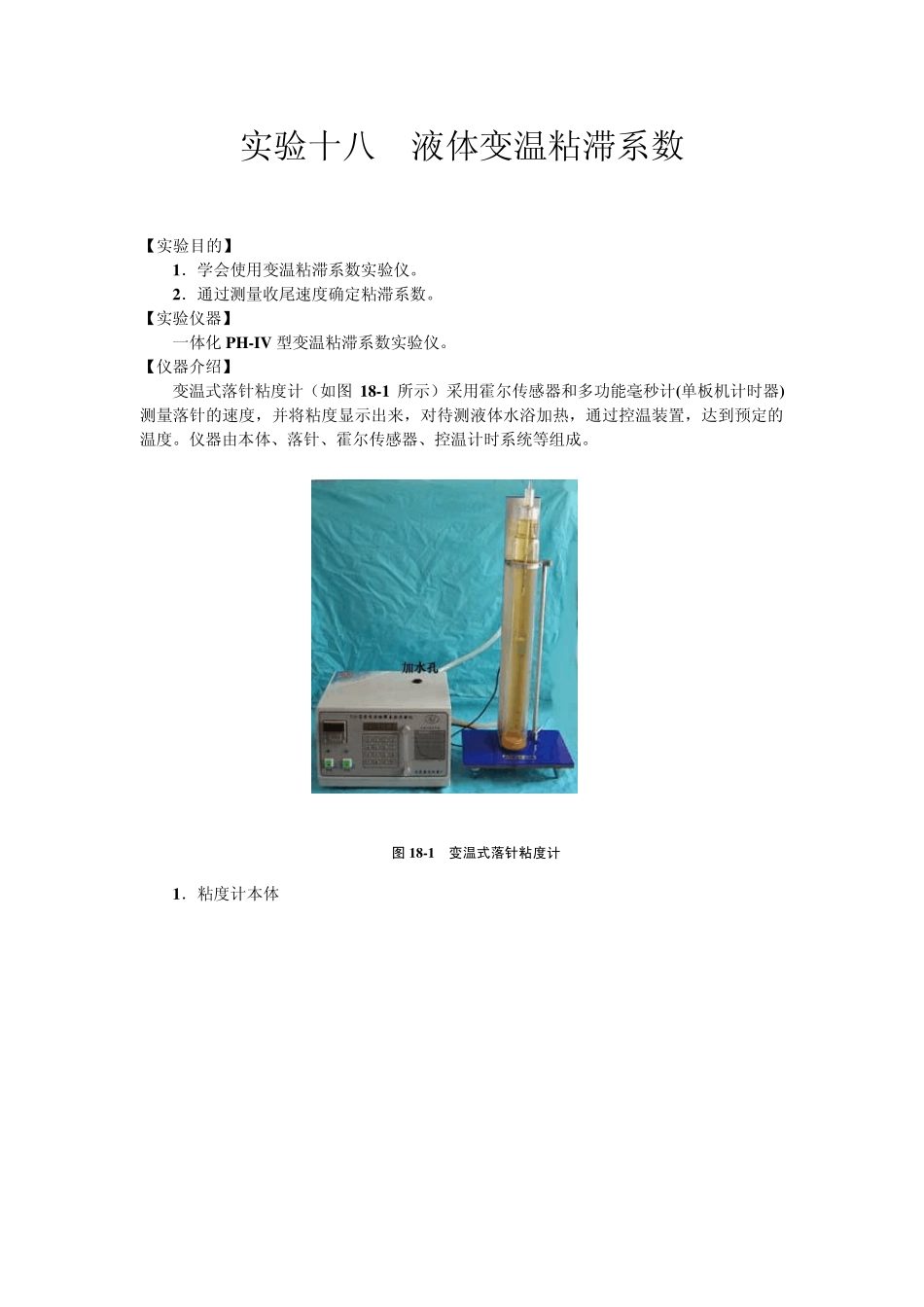

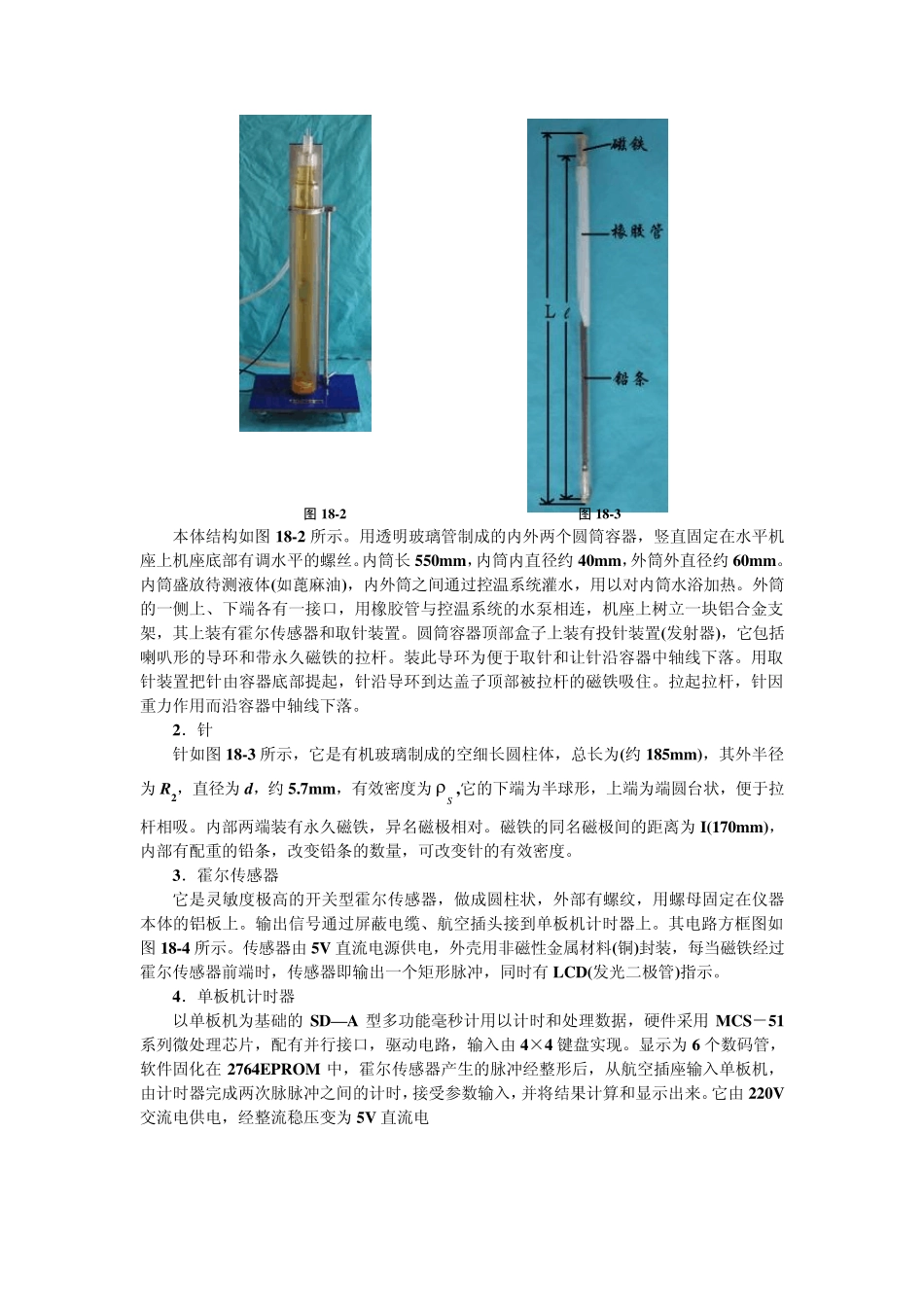

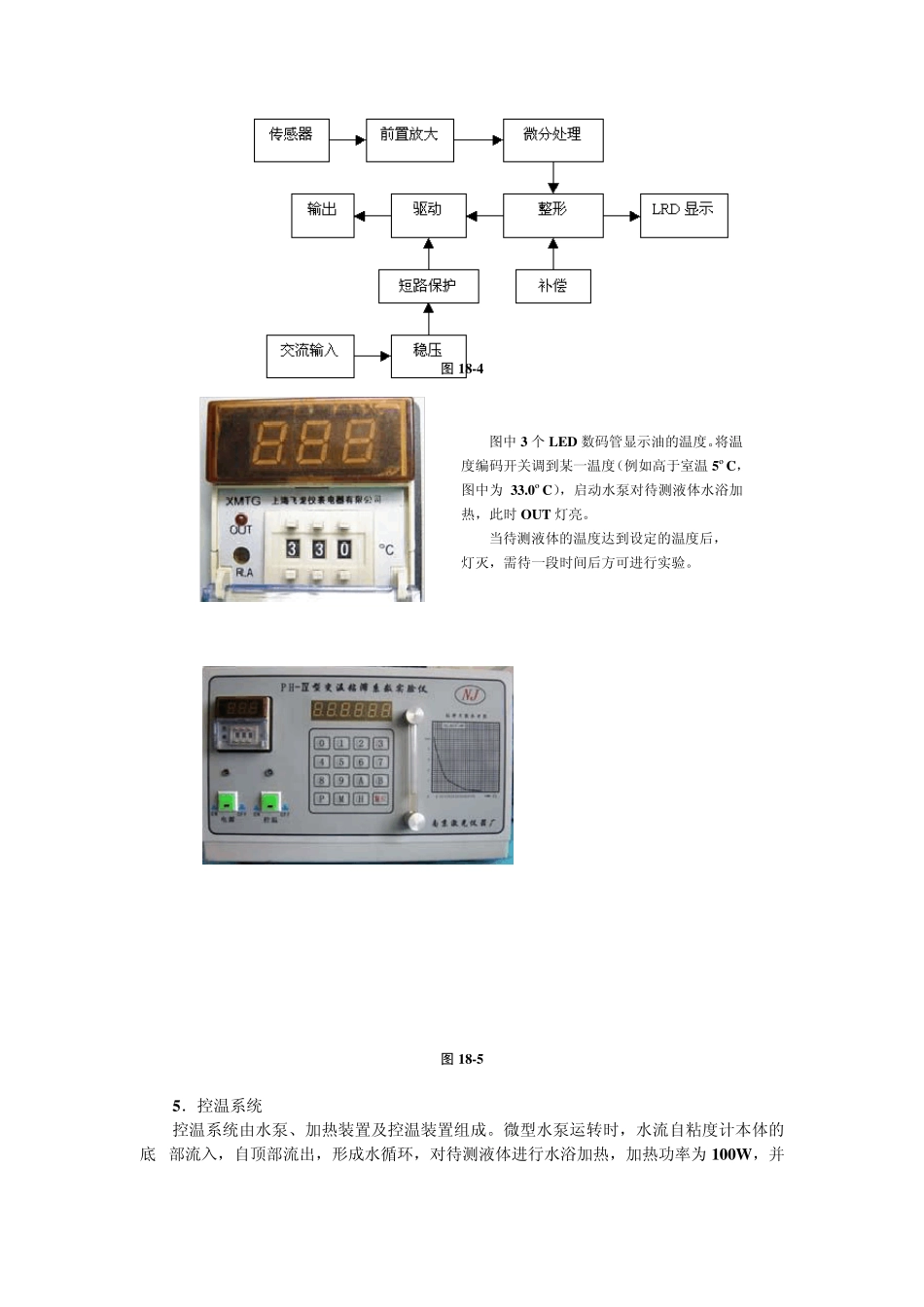

实验十八 液体变温粘滞系数 【实验目的】 1．学会使用变温粘滞系数实验仪。 2．通过测量收尾速度确定粘滞系数。 【实验仪器】 一体化PH-IV 型变温粘滞系数实验仪。 【仪器介绍】 变温式落针粘度计（如图18-1 所示）采用霍尔传感器和多功能毫秒计(单板机计时器)测量落针的速度，并将粘度显示出来，对待测液体水浴加热，通过控温装置，达到预定的温度。仪器由本体、落针、霍尔传感器、控温计时系统等组成。 图18-1 变温式落针粘度计 1．粘度计本体 图 18-2 图 18-3 本体结构如图 18-2 所示。用透明玻璃管制成的内外两个圆筒容器，竖直固定在水平机座上机座底部有调水平的螺丝。内筒长 550mm，内筒内直径约 40mm，外筒外直径约 60mm。内筒盛放待测液体(如蓖麻油)，内外筒之间通过控温系统灌水，用以对内筒水浴加热。外筒的一侧上、下端各有一接口，用橡胶管与控温系统的水泵相连，机座上树立一块铝合金支架，其上装有霍尔传感器和取针装置。圆筒容器顶部盒子上装有投针装置(发射器)，它包括喇叭形的导环和带永久磁铁的拉杆。装此导环为便于取针和让针沿容器中轴线下落。用取针装置把针由容器底部提起，针沿导环到达盖子顶部被拉杆的磁铁吸住。拉起拉杆，针因重力作用而沿容器中轴线下落。 2．针 针如图 18-3 所示，它是有机玻璃制成的空细长圆柱体，总长为(约 185mm)，其外半径为 R2，直径为 d，约 5.7mm，有效密度为S ,它的下端为半球形，上端为端圆台状，便于拉杆相吸。内部两端装有永久磁铁，异名磁极相对。磁铁的同名磁极间的距离为 I(170mm)，内部有配重的铅条，改变铅条的数量，可改变针的有效密度。 3．霍尔传感器 它是灵敏度极高的开关型霍尔传感器，做成圆柱状，外部有螺纹，用螺母固定在仪器本体的铝板上。输出信号通过屏蔽电缆、航空插头接到单板机计时器上。其电路方框图如图 18-4 所示。传感器由5V 直流电源供电，外壳用非磁性金属材料(铜)封装，每当磁铁经过霍尔传感器前端时，传感器即输出一个矩形脉冲，同时有 LCD(发光二极管)指示。 4．单板机计时器 以单板机为基础的 SD—A 型多功能毫秒计用以计时和处理数据，硬件采用 MCS－51系列微处理芯片，配有并行接口，驱动电路，输入由4×4 键盘实现。显示为 6 个数码管，软件固化在 2764EPROM 中，霍尔传感器产生的脉冲经整形后，从航空插座输入单板机，由计时器完成两次脉脉冲之间的计时，接受参数输入，并将结果计算和显示出来。它...
